Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 SET
Prijs: USD 500-5000/set
Verpakking Details: Zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |
Hoge efficiëntie Driefasige industrie Gebruik permanente magneet elektromotor |
Stroom: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Kracht: |
10kw-2mw |
Installatie: |
IMB3 IMB5 IMB35 |
Beschermingsgraad: |
IP55, IP54, IP68 |
De dienstfactor: |
1 |
Toepassing: |
Metallurgisch, Ceramisch, Rubber, Aardolie, Textiel |
Polen: |
2,4,6,8,10, enz. |
Kenmerken: |
Lange Op zwaar werk berekende Levensduur Veranderlijke Frequentie |
Naam: |
Hoge efficiëntie Driefasige industrie Gebruik permanente magneet elektromotor |
Stroom: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Kracht: |
10kw-2mw |
Installatie: |
IMB3 IMB5 IMB35 |
Beschermingsgraad: |
IP55, IP54, IP68 |
De dienstfactor: |
1 |
Toepassing: |
Metallurgisch, Ceramisch, Rubber, Aardolie, Textiel |
Polen: |
2,4,6,8,10, enz. |
Kenmerken: |
Lange Op zwaar werk berekende Levensduur Veranderlijke Frequentie |

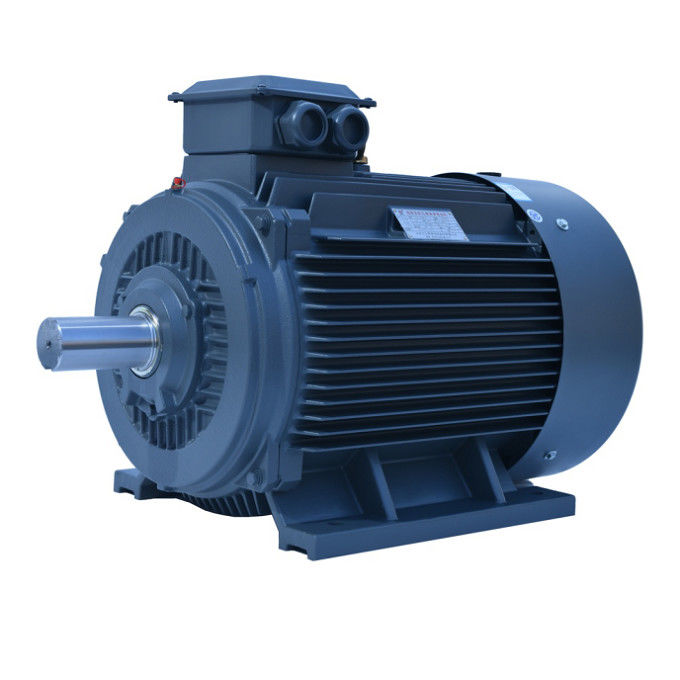

Hoge efficiëntie Driefasige industrie Gebruik permanente magneet elektromotor
Wat is de permanente magneet synchrone motor?
Een permanente magneetmotor (PM) is een wisselstroommotor die gebruik maakt van magneten die ofwel zijn ingebed in het oppervlak van de rotor of eraan zijn bevestigd.binnenkant en oppervlakIn het geval van een oppervlakte-PM-motor kunnen magneten op of in het oppervlak van de rotor worden geplaatst, waardoor de duurzaamheid van het ontwerp van de motor wordt verbeterd.Aan de andere kant, kan de plaatsing en het ontwerp van magneten in een interne permanente magneetmotor (IPM) aanzienlijke variaties vertonen.De magneten in een IPM-motor kunnen als een groot blok worden ingebracht of worden gestapeld als ze de kern naderen, terwijl een andere aanpak bestaat uit het in een spakenpatroon te plaatsen.
Bouw van PMSM:
Een basissynchrone motor en een permanente magneet synchrone motor (PMSM) zijn vergelijkbaar gebouwd, met het rotorontwerp als het belangrijkste onderscheid.de rotor van een PMSM maakt gebruik van permanente magneten om veldpolen te creëren in plaats van veldwikkelingenVanwege hun hoge doorlaatbaarheid worden gemiddeld ijzer, boor en samarium-cobalt vaak gebruikt om permanente magneten te maken.
De meest gebruikte permanente magneten zijn neodymium-boor-ijzer omdat ze gemakkelijk verkrijgbaar en redelijk goedkoop zijn.die normaal gesproken in de stator van de elektromotor is geplaatstAan de andere kant bevatten bepaalde motorconfiguraties een externe rotor, wat leidt tot een in-uit ontwerp.
De rotor bestaat voornamelijk uit deze krachtige permanente magneten, die zijn geselecteerd omwille van hun hoge dwangkracht.In veel gevallen, wordt voor de stator gewoonlijk een ontwerp met tweefase of driefase wikkels gebruikt.
Werkbeginsel van PMSM
Een synchrone motor werkt op basis van de wisselwerking tussen het constante magnetisch veld van de rotor en het draaiende magnetisch veld van de stator.Een draaiend magnetisch veld wordt geproduceerd door de stator van een synchrone motorDe wet van Ampere stelt dat koppel wordt geproduceerd door de synchrone wisselstroom van de statorwikkelingen en het magnetisch veld van de rotor.Dit koppel zorgt ervoor dat de rotor gemakkelijker kan draaien.
Een constant magnetisch veld wordt geproduceerd door permanente magneten op de rotor van permanente magneet synchrone motoren (PMSM).De polen van de rotor in lijn met de draaiende magnetisch veld van de stator wanneer het draait met de synchrone snelheidAls gevolg hiervan kunnen PMSM's, wanneer ze rechtstreeks aan een netwerk van driefase-stroom zijn gekoppeld, niet zelf starten.
Toepassing van motoren voor permanente magneetten van zeldzame aard
De voordelen van zeldzame aardmagneten permanente magneetmotorenHet is de ideale keuze voor een breed scala van toepassingen.Het gebruik van de modem is in de meeste gevallen mogelijk door middel van de gebruik van de volgende technieken: compressoren, pompen en ventilatoren.De lage onderhoudsvereisten maken het op lange termijn een kosteneffectieve optie..
Voordelen van zeldzame aard Permanente Magnetmotoren
Hoge efficiëntie: de efficiëntiecurve van de asynchrone motor daalt over het algemeen sneller onder 60% van de nominale belasting en het rendement is zeer laag bij lichte belasting.De efficiëntiecurve van de zeldzame aard permanente magneet motor is hoog en vlak, en het bevindt zich in het gebied met een hoog rendement bij 20% tot 120% van de nominale belasting.
Hoog vermogen: de gemeten waarde van de vermogenfactor van de synchrone motor met permanente magneet van zeldzame aard is dicht bij de grenswaarde van 1.0De krachtfactorcurve is even hoog en vlak als de efficiëntiecurve. De krachtfactor is hoog.Er is geen compensatie voor reactief vermogen bij lage spanning vereist en de capaciteit van het distributiesysteem is volledig benut..
Statorstroom is klein: de rotor heeft geen opwekkingsstroom, het reactievermogen is verminderd en de statorstroom is aanzienlijk verminderd.,de statorstroomwaarde kan met 30% tot 50% worden verlaagd, terwijl de motortemperatuur stijgt omdat de statorstroom sterk wordt verlaagd,en het dragend vet en de dragende levensduur worden verlengd.
Hoog uit-stap koppel en in-trek koppel: synchrone motoren met zeldzame aardmagneten hebben een hoger uit-stap koppel en in-trek koppel,waardoor de motor een hogere laadcapaciteit heeft en soepel in synchronisatie kan worden getrokken.
Nadelen van zeldzame aardmagneetmotoren
Hoge kosten: in vergelijking met de asynchrone motor van dezelfde specificatie is de luchtkloof tussen de stator en de rotor kleiner en is de bewerkingsnauwkeurigheid van elk onderdeel hoog;de rotorstructuur is ingewikkelder en de prijs van zeldzame aardmagnetische staalmateriaal is hoogDaarom zijn de productiekosten van de motoren hoog, wat voor asynchrone motoren ongeveer 2 keer zo hoog is.
Grote impact bij start met volle kracht: bij start met volle druk kan de synchrone snelheid in zeer korte tijd worden getrokken.De startstroom is meer dan 10 keer de nominale stroomHet effect op het stroomvoorzieningssysteem is groot en vereist een grote capaciteit van het stroomvoorzieningssysteem.
Zeldzame aardmagneetstaal is gemakkelijk te demagnetiseren: wanneer het permanente magneetmateriaal wordt blootgesteld aan trillingen, hoge temperaturen en overbelastingstroom, kan de magnetische doorlaatbaarheid ervan afnemen,of het demagnetisatieverschijnsel optreedt, waardoor de prestaties van de permanentmagneetmotor verminderen.
Variatie van de PM-motorinduktans met belasting
Er kan maar een beperkte hoeveelheid vloeistof aan een stuk ijzer worden gekoppeld om koppel te genereren.Het resultaat is een vermindering van de inductance van het pad genomen door een fluxveldIn een PM-machine zullen de inductantiewaarden van de d-as en de q-as afnemen met de toename van de belastingstroom.
Omdat de magneet buiten de rotor is, zal de inductance van de q-as met dezelfde snelheid dalen als de inductance van de d-as.Toch, zal de inductance van een IPM-motor anders verminderen. De d-as inductance is natuurlijk lager omdat de magneet zich in het fluxpad bevindt en geen inductieve eigenschap genereert.,Er is minder ijzer om te verzadigen in de d-as, wat resulteert in een aanzienlijk lagere vermindering van de stroom in verhouding tot de q-as.
Verswakking/intensivering van de stroom van de PM-motoren
In een permanente magneetmotor wordt de stroom gegenereerd door de magneten.Het versterken of intensiveren van het fluxveld zal de motor toelaten om tijdelijk de koppelproductie te verhogenHet verminderde magnetische veld beperkt de koppelproductie, maar vermindert de terugspanning.De verminderde back-EMF spanning bevrijdt de spanning om de motor te duwen om te werken bij hogere uitvoer snelheden. Beide soorten werking vereisen een extra motorstroom. De richting van de motorstroom over de d-as, die door de motorcontroller wordt geleverd, bepaalt het gewenste effect.
IPM VS SPM
Een PM-motor kan in twee hoofdcategorieën worden onderverdeeld: oppervlakte permanente magneetmotoren (SPM) en interne permanente magneetmotoren (IPM).Beide soorten genereren magnetische stroom door de permanente magneten die aan of in de rotor zijn bevestigd.
SPM-motoren hebben magneten aan de buitenkant van het rotoroppervlak bevestigd.De verzwakte mechanische sterkte beperkt het maximale veilige mechanische toerental van de motorBovendien vertonen deze motoren een zeer beperkte magnetische uitsteeksel (Ld ≈ Lq).Vanwege de bijna eenheidsverhouding, SPM-motorontwerpen zijn aanzienlijk, zo niet volledig, afhankelijk van de magnetische koppelcomponent om koppel te produceren.
IPM-motoren hebben een permanente magneet ingebed in de rotor zelf.met een vermogen van niet meer dan 10 WDeze motoren worden ook gedefinieerd door hun relatief hoge magnetische uitsteeksverhouding (Lq > Ld).een IPM-motor kan koppel genereren door gebruik te maken van zowel de magnetische als de terughoudende koppelcomponenten van de motor.
Waarom permanente magneetmotoren?
- Ik weet het niet.
Permanente magneet synchrone motoren (PMSM) zijn geavanceerde wisselstroommotoren bestaande uit een stator en een rotor die zijn aangesloten op de uitgangsas.Permanente magneetmotoren gebruiken meestal neodymiummagneten die in de rotor zijn ingebed om koppel te creëren dat wordt verkregen door elektromagnetismeDit type motor verschilt van de meeste andere elektromotoren, waarbij de rotor door inductie zijn eigen magnetisch veld genereert.of waar de veldstromen door borstels en slipringen naar de rotor worden overgebrachtPMSM-motoren zijn een uitstekende keuze voor een reeks toepassingen op het gebied van bewegingscontrole.
De ontwikkelingstendentie van zeldzame aardmagneetmotoren
Rare-earth permanente magneetmotoren ontwikkelen zich in de richting van hoog vermogen (hoge snelheid, hoog koppel), hoge functionaliteit en miniaturisatie.en voortdurend nieuwe motorsoorten en toepassingsgebieden uitbreidenOm aan de behoeften te voldoen, moeten de ontwerpprocessen en de productieprocessen van zeldzame aardmagneetmotoren nog steeds voortdurend worden vernieuwd.De elektromagnetische structuur zal complexer zijn., zal de berekeningsstructuur nauwkeuriger zijn en zal het productieproces geavanceerder en toepasbaarder zijn.
Toepassing van motoren voor permanente magneetten van zeldzame aard
Door de superioriteit van zeldzame aardpermanente magneetmotoren worden hun toepassingen steeds uitgebreider.
De belangrijkste toepassingsgebieden zijn grote energieverbruikers,met een vermogen van niet meer dan 1 kVA, synchrone motoren met zeldzame aardmagneten voor verschillende mijnbouw- en transportmachines die worden gebruikt in olievelden en steenkoolmijnen,met een vermogen van niet meer dan 50 W.
