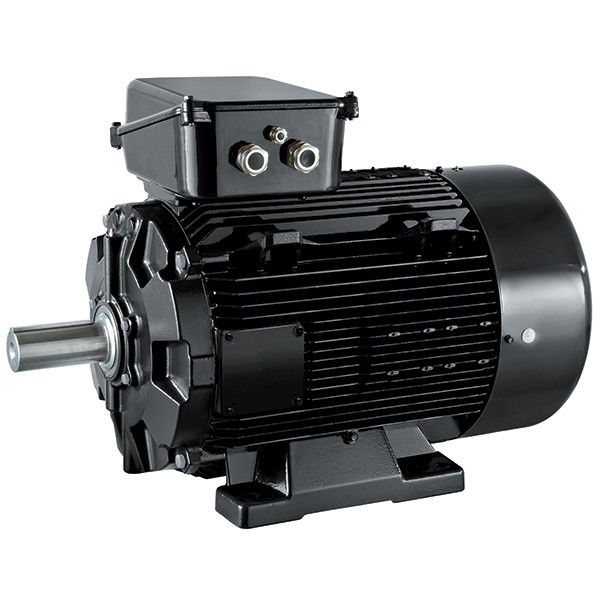

3 Fase Lijn Start Zeldzame aard Permanente Magneet AC Synchrone Motor

Wat is de permanente magneet synchrone motor?

De permanente magneet-synchrone motor bestaat voornamelijk uit de stator, rotor, chassis, voor-achterdek, lagers, enz.De structuur van de stator is dezelfde als die van gewone asynchrone motoren, en het belangrijkste verschil tussen de permanente magneet synchrone motor en andere soorten motoren is de rotor.

Het permanente magneetmateriaal met een vooraf gemagnetiseerd (magnetisch geladen) magnetisch element op het oppervlak of in de permanente magneet van de motor, zorgt voor het noodzakelijke luchtgapmagnetisch veld voor de motor.Deze rotorstructuur kan het motorvolume effectief verminderen, verliezen verminderen en de efficiëntie verbeteren.

Basisprincipe van een permanentmagneetmotor met directe aandrijving

A permanent magnet direct drive motor is a type of motor that uses a permanent magnet as a rotor and realizes transmission by directly connecting the motor's rotating shaft to the mechanical load being drivenHet biedt een hogere efficiëntie, minder lawaai en een hogere nauwkeurigheid dan conventionele aandrijvingen.

Permanente magneet en stator

De rotor van een permanente magneet directe aandrijving motor maakt gebruik van permanente magneten, die meestal zijn gemaakt van zeldzame aarde permanente magneet materialen.Deze permanente magneetmaterialen hebben een hoog product van magnetische energie en een hoge dichtheid van magnetische energieDe permanente magneten op de rotor zijn meestal verdeeld in verschillende poolparen, elk bestaande uit een zuidpool en een noordpool.

De stator van een motor bestaat uit een stator kern en stator wikkels. De stator kern is een ringvormige kern met verschillende stator slots in, en de stator wikkels zijn gemonteerd in de stator slots.De stator winding is meestal een drie-fase winding, d.w.z. drie afzonderlijke spoelen, fase A, fase B en fase C.
