Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 500-5000/set
Verpakking Details: zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |
Permanente de Magneetmotor van zeldzame aardendfeb |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Vermogensklasse: |
5.5-3000kw |
Installatie: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Voltage: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Huisvesting: |
Gietijzer |
Eigenschap: |
Hoge machtsfactor |
Toepassing: |
Metallurgisch, Ceramisch, Rubber, Aardolie, Textiel |
Naam: |
Permanente de Magneetmotor van zeldzame aardendfeb |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Vermogensklasse: |
5.5-3000kw |
Installatie: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Voltage: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Huisvesting: |
Gietijzer |
Eigenschap: |
Hoge machtsfactor |
Toepassing: |
Metallurgisch, Ceramisch, Rubber, Aardolie, Textiel |

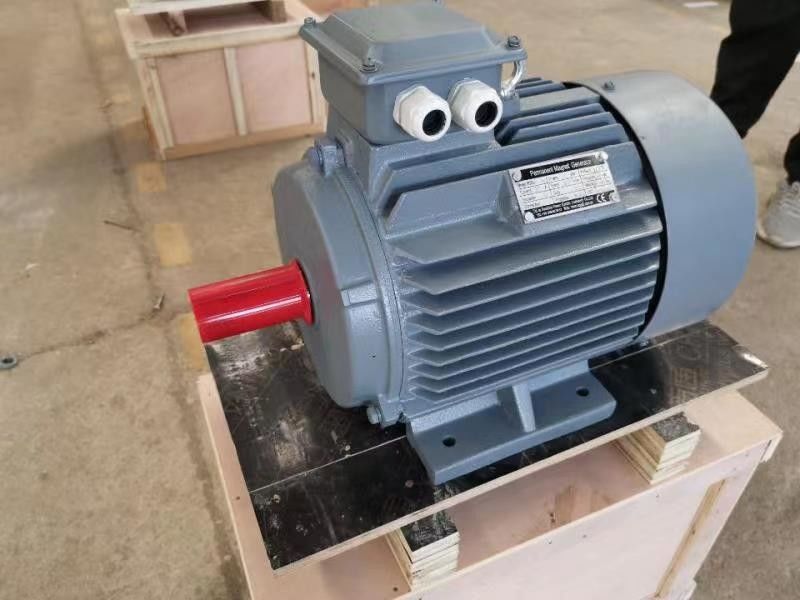

Aangepaste Permanente de Magneet Elektrische Motor van 380v 132kw 150kw voor Plastic Extruder
Wat is de Permanente Magneet Synchrone Motor?
De PERMANENTE MAGNEET SYNCHRONE MOTOR is hoofdzakelijk samengesteld uit de stator, de rotor, de chassis, de voor-achtergedeeltedekking, de lagers, enz. De structuur van de stator is fundamenteel hetzelfde als dat van gewone asynchrone motoren, en het belangrijkste verschil tussen de permanente magneet synchrone motor en andere soorten motoren is zijn rotor.
Het permanente magneetmateriaal met vooraf gemagnetiseerde (geladen magnetisch) magnetisch op de oppervlakte of binnen de permanente magneet van de motor, verstrekt het noodzakelijke magnetische veld van het luchthiaat voor de motor. Deze rotorstructuur kan het motorvolume effectief verminderen, verlies verminderen en efficiency verbeteren.
Analyse van het principe van de technische voordelen van permanente magneetmotor
Het principe van een permanente magneet synchrone motor is als volgt: In de stator die van de motor in de stroom in drie stadia, na pas-binnen huidig windt, zal het een roterend magnetisch veld voor de stator van de motor het winden vormen. Omdat de rotor met de permanente magneet geïnstalleerd is, wordt de magnetische pool van de permanente magneet bevestigd, volgens het principe van magnetische polen van dezelfde fase die verschillende weerzin aantrekt, zal het roterende magnetische veld dat in de stator wordt geproduceerd de rotor om drijven te roteren, is de omwentelingssnelheid van de rotor gelijk aan de snelheid van de roterende pool die in de stator wordt geproduceerd.
wegens het gebruik van permanente magneten om magnetische velden te verstrekken, is het rotorproces rijp, betrouwbaar, en flexibel in grootte, en de ontwerpcapaciteit kan zo klein zijn zoals tientallen watts, tot megawatt. Tegelijkertijd, door het aantal paren rotor permanente magneten te verhogen of te verminderen, is het gemakkelijker om het aantal polen van de motor te veranderen, die de snelheidswaaier van permanente magneet synchrone motoren breder maakt. Met veelpolige permanente magneetrotoren, kan de geschatte snelheid zo laag zijn zoals één enkel cijfer, dat moeilijk om door gewone asynchrone motoren is te bereiken.
Vooral in het high-power toepassingsmilieu met lage snelheid, kan de permanente magneet synchrone motor direct door een veelpolig ontwerp bij met lage snelheid worden gedreven, vergelijkbaar geweest met een gewone motor plus reductiemiddel, kunnen de voordelen van een permanente magneet synchrone motor worden benadrukt.
Het werken van Permanente Magneet Synchrone Motor
Werken van de permanente magneet synchrone motor is zeer eenvoudig, snel, en efficiënt wanneer vergeleken bij conventionele motoren. Het werken van PMSM hangt van het roterende magnetische veld van de stator en het constante magnetische veld van de rotor af. De permanente magneten worden gebruikt als rotor om constante magnetische stroom tot stand te brengen en bij synchrone snelheid te werken en te sluiten. Deze types van motoren zijn gelijkaardig aan brushless gelijkstroom-motoren.
De phasorgroepen worden gevormd door zich de bij winding van de stator met elkaar aan te sluiten. Deze phasorgroepen zijn lid geworden samen van om verschillende verbindingen zoals een ster, een Delta, en dubbele en één enkele fasen te vormen. Om harmonische voltages te verminderen, zou de winding met elkaar gekronkeld binnenkort moeten zijn.
Wanneer de driefasenac levering wordt gegeven aan de stator, leidt het tot een roterend magnetisch veld en het constante magnetische veld wordt veroorzaakt wegens de permanente magneet van de rotor. Deze rotor werkt in synchronisme met de synchrone snelheid. Het gehele werken van PMSM hangt van het luchthiaat af tussen de stator en de rotor zonder lading.
Als het luchthiaat groot is, dan zullen de luchtturbulentieverliezen van de motor worden verminderd. De gebiedspolen door de permanente magneet worden gecreeerd die zijn treffend. De permanente magneet synchrone motoren zelf-beginnen motoren niet. Zo, is het noodzakelijk om de veranderlijke frequentie van de stator elektronisch te controleren.
Welke toepassingen gebruiken PMSM-motoren?
De industrieën die PMSM-motoren gebruiken omvatten Metallurgisch, Ceramisch, Rubber, Aardolie, Textiel, en vele anderen. PMSM-de motoren kunnen worden ontworpen om bij synchrone snelheid van een levering van constante voltage en frequentie evenals Veranderlijke Snelheidsaandrijvings (VSD) toepassingen te werken. wegens hoog rendement en machts en torsiedichtheid, zijn zij over het algemeen een superieure keus in hoge torsietoepassingen zoals mixers, molens, pompen, ventilators, ventilators, transportbanden, en industriële toepassingen waar traditioneel de inductiemotoren worden gevonden.
Permanente magneet synchrone motoren met interne magneten: Maximumenergierendement
De permanente magneet synchrone motor met interne magneten (IPMSM) is de ideale motor voor tractietoepassingen waar het maximumkoppel niet bij maximumsnelheid voorkomt. Dit type van motor wordt gebruikt in toepassingen die hoge dynamica vereisen en capaciteit overbelasten. En het is ook de perfecte keus als u ventilators of pompen in de waaier van IE4 wilt in werking stellen en IE5-. De hoge aankoopkosten worden gewoonlijk vergoed door energie - besparingen tijdens de uitvoeringstijd, op voorwaarde dat u het met de juiste veranderlijke frequentieaandrijving in werking stelt.
Onze motor-opgezette veranderlijke frequentieaandrijving gebruikt een geïntegreerde die controlestrategie op MTPA (Maximumkoppel per Ampère) wordt gebaseerd. Dit staat u toe om uw permanente magneet synchrone motoren met maximumenergierendement in werking te stellen. De overbelasting van 200%, de uitstekende beginnende torsie, en de uitgebreide waaier van de snelheidscontrole staan u toe ook om de motorclassificatie volledig te exploiteren. Voor snelle terugwinning van kosten en de meest efficiënte controleprocessen.
Permanente magneet synchrone motoren met externe magneten voor klassieke servotoepassingen
De permanente magneet synchrone motoren met externe magneten (SPMSM) zijn ideale motoren wanneer u hoge overbelasting en snelle versnelling, bijvoorbeeld in klassieke servotoepassingen nodig hebt. Het verlengde ontwerp resulteert ook in lage massainertie en kan optimaal worden geïnstalleerd. Nochtans, is bestaat één nadeel van het systeem dat uit SPMSM en veranderlijke frequentieaandrijving de kosten verbonden aan het, aangezien de dure stoptechnologie en de codeurs van uitstekende kwaliteit vaak worden gebruikt.
Voordelen van Zeldzame aard Permanente Magneetmotoren
Hoog rendement: De efficiencykromme van de asynchrone motor valt over het algemeen sneller onder 60% van de geschatte lading, en de efficiency is zeer laag bij lichte lading. De efficiencykromme van de motor van de zeldzame aarde permanente magneet is hoog en vlak, en het is in het hoog rendementgebied bij 20%~120% van de geschatte lading.
Hoge machtsfactor: De gemeten waarde van de machtsfactor van de synchrone motor van de zeldzame aarde permanente magneet is dicht aan de grenswaarde van 1,0. De kromme van de machtsfactor is zo hoog en vlak zoals de efficiencykromme. De machtsfactor is hoog. De zwakstroom reactieve machtscompensatie wordt niet vereist en de het systeemcapaciteit wordt van de machtsdistributie volledig gebruikt.
De statorstroom is klein: De rotor heeft geen opwindingsstroom, wordt de reactieve macht verminderd, en de statorstroom wordt beduidend verminderd. Vergeleken met de asynchrone motor van dezelfde capaciteit, kan de stator huidige waarde door 30% aan 50% worden verminderd. Tegelijkertijd, omdat de statorstroom zeer wordt verminderd, wordt de stijging van de motortemperatuur verminderd, en het dragende vet en het dragende leven worden uitgebreid.
Hoge uit-van-staptorsie en trekkracht-in torsie: Synchrone motoren van de zeldzame aarde hebben de permanente magneet hogere uit-van-staptorsie en trekkracht-in torsie, die de motor maakt hogere ladingscapaciteit hebben en regelmatig in synchronisatie kan worden getrokken.
Nadelen van Zeldzame aard Permanente Magneetmotoren
Hoge kosten: Vergeleken met de asynchrone motor van dezelfde specificatie, is het luchthiaat tussen de stator en de rotor kleiner, en de verwerkingsnauwkeurigheid van elke component is hoog; de rotorstructuur is ingewikkelder en de prijs van materiaal van het zeldzame aarde het magnetische staal is hoog; daarom zijn de motor productiekosten hoog, wat voor asynchrone motoren over 2 keer gemeenschappelijk is.
Groot effect bij volmachtsbegin: Wanneer aanvang bij volledige druk, kan de synchrone snelheid in een zeer korte tijd worden getrokken. De mechanische schok is groot. De beginnende stroom is meer dan 10 keer de geschatte stroom. Het effect op het voedingsysteem is groot, vereisend een grote capaciteit van het voedingsysteem.
Het zeldzame aard magneetstaal is gemakkelijk te demagnetiseren: Wanneer het permanente magneetmateriaal aan trilling wordt onderworpen, op hoge temperatuur, en stroom overbelast, kan zijn magnetische doordringbaarheid verminderen, of het demagnetization fenomeen komt voor, wat de prestaties van de permanente magneetmotor vermindert.
Oppervlakte-opgezette PMSM
In deze bouw, wordt de magneet opgezet op de oppervlakte van de rotor. Het is geschikt voor hoge snelheidstoepassingen, aangezien het niet robuust is. Het verstrekt een eenvormig luchthiaat omdat de doordringbaarheid van de permanente magneet en het luchthiaat hetzelfde is. Geen tegenzintorsie, hoge dynamische prestaties, en geschikt voor hoge snelheidsapparaten zoals robotica en hulpmiddelaandrijving.
Begraven PMSM of Binnenlandse PMSM
In dit type van bouw, wordt de permanente magneet ingebed in de rotor zoals aangetoond in de hieronder figuur. Het is geschikt voor hoge snelheidstoepassingen en wordt robuust. De tegenzintorsie is toe te schrijven aan saliency van de motor.
