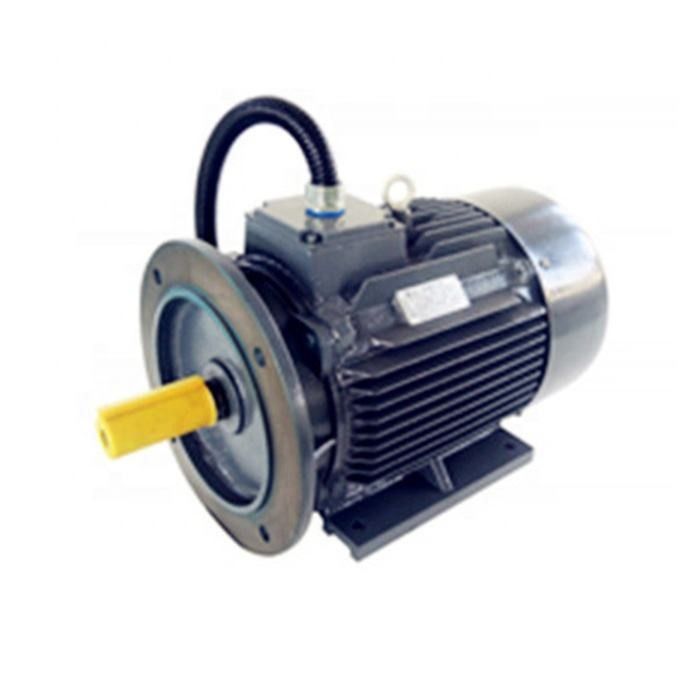

Brushless Permanente PMAC van Gearless Elektrische Motor Met geringe geluidssterkte van de de Magneet Elektrische Motor

Welke toepassingen gebruiken PMSM-motoren?

De industrieën die PMSM-motoren gebruiken omvatten Metallurgisch, Ceramisch, Rubber, Aardolie, Textiel, en vele anderen. PMSM-de motoren kunnen worden ontworpen om bij synchrone snelheid van een levering van constante voltage en frequentie evenals Veranderlijke Snelheidsaandrijvings (VSD) toepassingen te werken. wegens hoog rendement en machts en torsiedichtheid, zijn zij over het algemeen een superieure keus in hoge torsietoepassingen zoals mixers, molens, pompen, ventilators, ventilators, transportbanden, en industriële toepassingen waar traditioneel de inductiemotoren worden gevonden.

Voordelen van Zeldzame aard Permanente Magneetmotoren

Hoog rendement: De efficiencykromme van de asynchrone motor valt over het algemeen sneller onder 60% van de geschatte lading, en de efficiency is zeer laag bij lichte lading. De efficiencykromme van de motor van de zeldzame aarde permanente magneet is hoog en vlak, en het is in het hoog rendementgebied bij 20%~120% van de geschatte lading.

Hoge machtsfactor: De gemeten waarde van de machtsfactor van de synchrone motor van de zeldzame aarde permanente magneet is dicht aan de grenswaarde van 1,0. De kromme van de machtsfactor is zo hoog en vlak zoals de efficiencykromme. De machtsfactor is hoog. De zwakstroom reactieve machtscompensatie wordt niet vereist en de het systeemcapaciteit wordt van de machtsdistributie volledig gebruikt.

De statorstroom is klein: De rotor heeft geen opwindingsstroom, wordt de reactieve macht verminderd, en de statorstroom wordt beduidend verminderd. Vergeleken met de asynchrone motor van dezelfde capaciteit, kan de stator huidige waarde door 30% aan 50% worden verminderd. Tegelijkertijd, omdat de statorstroom zeer wordt verminderd, wordt de stijging van de motortemperatuur verminderd, en het dragende vet en het dragende leven worden uitgebreid.

Hoge uit-van-staptorsie en trekkracht-in torsie: Synchrone motoren van de zeldzame aarde hebben de permanente magneet hogere uit-van-staptorsie en trekkracht-in torsie, die de motor maakt hogere ladingscapaciteit hebben en regelmatig in synchronisatie kan worden getrokken.

Nadelen van Zeldzame aard Permanente Magneetmotoren

Hoge kosten: Vergeleken met de asynchrone motor van dezelfde specificatie, is het luchthiaat tussen de stator en de rotor kleiner, en de verwerkingsnauwkeurigheid van elke component is hoog; de rotorstructuur is ingewikkelder en de prijs van materiaal van het zeldzame aarde het magnetische staal is hoog; daarom zijn de motor productiekosten hoog, wat voor asynchrone motoren over 2 keer gemeenschappelijk is.

Groot effect bij volmachtsbegin: Wanneer aanvang bij volledige druk, kan de synchrone snelheid in een zeer korte tijd worden getrokken. De mechanische schok is groot. De beginnende stroom is meer dan 10 keer de geschatte stroom. Het effect op het voedingsysteem is groot, vereisend een grote capaciteit van het voedingsysteem.

Het zeldzame aard magneetstaal is gemakkelijk te demagnetiseren: Wanneer het permanente magneetmateriaal aan trilling wordt onderworpen, op hoge temperatuur, en stroom overbelast, kan zijn magnetische doordringbaarheid verminderen, of het demagnetization fenomeen komt voor, wat de prestaties van de permanente magneetmotor vermindert.

PM motorstructuren
PM de motorstructuren kunnen in twee categorieën worden gescheiden: binnenland en oppervlakte. Elke categorie heeft zijn ondergroep van categorieën. Een oppervlaktepm motor kan zijn magneten op of bijvoegsel in de oppervlakte van de rotor hebben, om de robuustheid van het ontwerp te verhogen. Het binnenlands permanent plaatsen en een ontwerp van de magneetmotor kunnen sterk verschillen. De IPM magneten van de motor kunnen bijvoegsel zijn als groot blok of gewankeld aangezien zij dichter aan de kern komen. Een andere methode is hen te hebben ingebed in een spoke patroon.

PM de variatie van de motorinductantie met lading
Slechts kan zo veel stroom met een stuk van ijzer worden verbonden om torsie te produceren. Uiteindelijk, zal het ijzer zal niet meer stroom verzadigen om en toestaan te verbinden. Het resultaat is een vermindering van de inductantie van de weg die door een stroomgebied wordt genomen. In een PM machine, zullen de D-as en q-as inductantiewaarden met verhogingen van de ladingsstroom verminderen.

Van D en de q-as inductantie van een SPM-motor zijn bijna identiek. Omdat de magneet buiten de rotor is, zal de inductantie van de q-as dalen aan hetzelfde tarief zoals de D-as inductantie. Nochtans, zal de inductantie van een IPM motor verschillend verminderen. Opnieuw, is de D-as inductantie natuurlijk lager omdat de magneet in de stroomweg is en geen aanleidinggevend bezit produceert. Daarom er minder ijzer is in de D-as te verzadigen, die in een beduidend lagere vermindering van stroom met betrekking tot de q-as resulteert.

LUF dat/van PM motoren intensifieert verzwakt
LUF in een permanente magneetmotor wordt geproduceerd door de magneten. Het stroomgebied volgt een bepaalde weg, die zich kan worden opgevoerd of verzetten. Het opvoeren van of het intensifiëren van het stroomgebied zal de motor toestaan om torsieproductie tijdelijk te verhogen. Het verzetten vanzich het stroomgebied zal het bestaande magneetgebied van de motor ontkennen. Het verminderde magneetgebied zal torsieproductie beperken, maar vermindert het voltage achter-emf. Het verminderde voltage achter-emf bevrijdt omhoog het voltage om de motor te duwen om bij hogere outputsnelheden te werken. Beide soorten verrichting vereisen extra motorstroom. De richting van de motorstroom over de D-as, die door het motorcontrolemechanisme wordt verstrekt, bepaalt het gewenste effect.

IPM VERSUS SPM

Een permanente magneetmotor (ook genoemd PM) kan in twee hoofdcategorieën worden gescheiden: Binnenlandse Permanente Magneet (IPM) en Oppervlakte Permanente Magneet (SPM). Beide types produceren magnetische stroom door de permanente die magneten aan of binnen van de rotor worden gehecht.

SPM

OPPERVLAKTE PERMANENTE MAGNEET

Een type van motor waarin de permanente magneten aan de rotoromtrek in bijlage zijn.

SPM-de motoren hebben magneten die aan de buitenkant van de rotoroppervlakte worden gehecht, is hun mechanische sterkte zo zwakker dan IPM. De verzwakte mechanische sterkte beperkt de maximum veilige mechanische snelheid van de motor. Bovendien beperkte het deze motorententoongestelde voorwerp zeer magnetische saliency (LD ≈ Lq). De inductantiewaarden die bij de rotorterminals zijn worden gemeten verenigbaar ongeacht de rotorpositie. Wegens de dichtbijgelegen verhouding van eenheidssaliency, SPM-beduidend vertrouwen de motorontwerpen, als niet volledig, op de magnetische torsiecomponent om torsie te veroorzaken.

IPM

BINNENLANDSE PERMANENTE MAGNEET

Een type van motor dat een rotor ingebed met permanente magneten heeft wordt genoemd IPM.

IPM de motoren hebben een permanente magneet ingebed in de rotor zelf. In tegenstelling tot hun SPM-tegenhangers, maakt de plaats van de permanente magneten IPM mechanisch motoren zeer geluid, en geschikt om bij zeer hoge snelheden te werken. Deze motoren worden ook bepaald door hun vrij hoge magnetische saliencyverhouding (Lq > LD). wegens hun magnetische saliency, heeft een IPM motor de capaciteit om torsie te produceren door zowel de uit componenten van de magnetische als tegenzintorsie van de motor voordeel te halen.

EMF en Torsievergelijking

In een synchrone machine, gemiddelde die wordt EMF per fase wordt veroorzaakt genoemd dynamisch veroorzaakt EMF in een synchrone motor, is de stroombesnoeiing door elke leider per revolutie Pϕ Weber

Dan is de tijd die wordt gevergd om één revolutie voltooid te zijn 60/N-seconde

Gemiddelde EMF die per leider wordt veroorzaakt kan worden berekend door te gebruiken

(PϕN/60) x Zph = (PϕN/60) x 2Tph

Waar Tph = Zph/2

Daarom gemiddelde is EMF per fase,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

Waar Tph = nr. Van draaien in reeks per fase worden verbonden die

ϕ = stroom/pool in Weber

P= nr. Van polen

F=frequentie in Herz

Zph= nr. Van leiders in reeks per fase worden verbonden die. = Zph/3

De EMF vergelijking hangt van de rollen en de leiders op de stator af. Voor deze motor, worden de distributiefactor Kd en de hoogtefactor KP ook overwogen.

Vandaar, E = 4 x ϕ x F x Tph xKd x KP

De torsievergelijking van een permanente magneet synchrone motor wordt gegeven als,

T = (3 x Eph x Iph x sinβ)/ωm

De ontwikkelingstendens van motoren van de zeldzame aarde de permanente magneet

Motoren van de zeldzame aarde ontwikkelen de permanente magneet zich naar hoge macht (hoge snelheid, hoge torsie), hoge functionaliteit en miniaturisatie, en breiden constant nieuwe motorverscheidenheden en toepassingsgebieden uit, en de toepassingsvooruitzichten zijn zeer optimistisch. om aan de behoeften te voldoen, moet het ontwerp en productieproces van motoren van de zeldzame aarde de permanente magneet nog onophoudelijk worden vernieuwd, zal de elektromagnetische structuur complexer zijn, zal de berekeningsstructuur nauwkeuriger zijn, en het productieproces zal geavanceerder en toepasselijk zijn.
