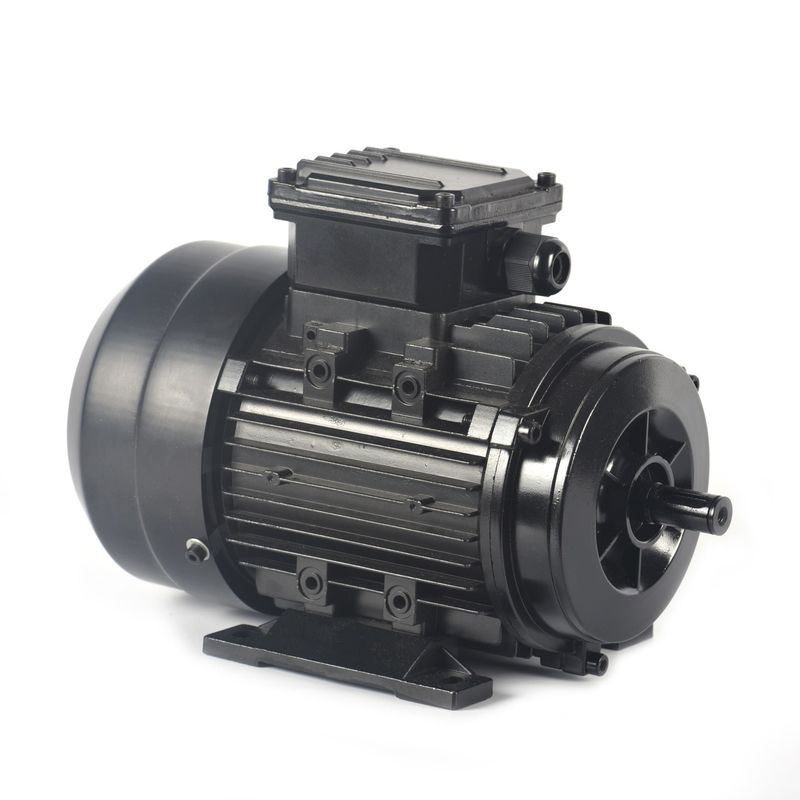

De oppervlakte zette Permanente Magneet Synchrone Motor Waterkoeling Binnenlandse PMSM op

Waarom kies je voor permanente magneet AC motoren?

Permanente magneet AC (PMAC) motoren bieden verschillende voordelen ten opzichte van andere soorten motoren, waaronder:

Hoge efficiëntie: PMAC-motoren zijn zeer efficiënt vanwege de afwezigheid van koperverliezen in de rotor en de verminderde wikkelverliezen.resulterend in aanzienlijke energiebesparingen.

Hoge vermogendichtheid: PMAC-motoren hebben een hogere vermogendichtheid in vergelijking met andere motortypen, wat betekent dat ze meer vermogen per eenheid grootte en gewicht kunnen produceren.Dit maakt ze ideaal voor toepassingen waar de ruimte beperkt is.

Hoge koppeldichtheid: PMAC-motoren hebben een hoge koppeldichtheid, wat betekent dat ze meer koppel per eenheid grootte en gewicht kunnen produceren..

Minder onderhoud: Omdat PMAC-motoren geen borstels hebben, hebben ze minder onderhoud nodig en hebben ze een langere levensduur dan andere motoren.

Verbeterde besturing: PMAC-motoren hebben een betere snelheids- en koppelbeheersing in vergelijking met andere motortypen, waardoor ze ideaal zijn voor toepassingen waarbij een precieze besturing vereist is.

milieuvriendelijk: PMAC-motoren zijn milieuvriendelijker dan andere motoren, omdat ze zeldzame aardmetalen gebruiken,die gemakkelijker te recyclen zijn en minder afval produceren dan andere motoren.

Over het algemeen zijn de voordelen van PMAC-motoren een uitstekende keuze voor een breed scala aan toepassingen, waaronder elektrische voertuigen, industriële machines en hernieuwbare energiesystemen.


Permanente magneet AC (PMAC) -motoren hebben een breed scala aan toepassingen, waaronder:

Industriële machines: PMAC-motoren worden gebruikt in een verscheidenheid aan toepassingen van industriële machines, zoals pompen, compressoren, ventilatoren en werktuigen.en nauwkeurige controle, waardoor ze ideaal zijn voor deze toepassingen.

Robotica: PMAC-motoren worden gebruikt in robotica- en automatiseringstoepassingen, waar ze een hoge koppeldichtheid, nauwkeurige besturing en hoge efficiëntie bieden.met een vermogen van niet meer dan 50 W.

HVAC-systemen: PMAC-motoren worden gebruikt in verwarmings-, ventilatie- en airconditioningsystemen (HVAC), waar ze een hoge efficiëntie, nauwkeurige controle en een laag geluidsniveau bieden.Ze worden vaak gebruikt in ventilatoren en pompen in deze systemen.

Hernieuwbare energiesystemen: PMAC-motoren worden gebruikt in hernieuwbare energiesystemen, zoals windturbines en zonne-trackers, waar ze een hoge efficiëntie, een hoge vermogendichtheid en een precieze besturing bieden.Ze worden vaak gebruikt in generatoren en tracking systemen in deze systemen.

Medische apparatuur: PMAC-motoren worden gebruikt in medische apparatuur, zoals MRI-machines, waar ze een hoge koppeldichtheid, nauwkeurige controle en lage geluidsniveaus bieden.Ze worden vaak gebruikt in de motoren die de bewegende onderdelen in deze machines aandrijven.

Werkingsbeginsel
Het werkingsprincipe van de permanente magneet synchrone motor is vergelijkbaar met dat van de synchrone motor.Wanneer de stator winding wordt aangedreven door het geven van de 3-fase voeding, ontstaat er een roterend magnetisch veld tussen de luchtscheuren.

Dit produceert het koppel wanneer de polen van het rotorveld het roterende magnetisch veld op synchrone snelheid houden en de rotor continu draait.het is noodzakelijk om een variabele frequentie stroomtoevoer te voorzien.

EMF- en koppelvergelijking
In een synchrone machine wordt het gemiddelde EMF dat per fase wordt geïnduceerd dynamisch EMF genoemd. In een synchrone motor is de door elke geleider per omwenteling gesneden stroom Pφ Weber
Dan is de tijd die nodig is om een omwenteling te voltooien 60/N sec.

Het gemiddelde EMF dat per geleider wordt geïnduceerd, kan worden berekend door gebruik te maken van

(PφN / 60) x Zph = (PφN / 60) x 2Tph

Waar Tph = Zph / 2

Daarom is het gemiddelde EMF per fase:

= 4 x φ x Tph x PN/120 = 4φfTph
Waar Tph = aantal in serie per fase verbonden beurten

φ = stroom/pool in Weber

P= aantal van polen

F= frequentie in Hz

Zph = aantal geleiders die in serie per fase zijn verbonden = Zph/3

De EMF-vergelijking is afhankelijk van de spoelen en de geleiders op de stator.

Daarom, E = 4 x φ x f x Tph xKd x Kp

De koppelvergelijking van een permanente magneet synchrone motor wordt gegeven als volgt:

T = (3 x Eph x Iph x sinβ) / ωm


Op het oppervlak gemonteerde PMSM
In deze constructie is de magneet op het oppervlak van de rotor gemonteerd.Het zorgt voor een gelijkmatige luchtkloof omdat de doorlaatbaarheid van de permanente magneet en de luchtkloof is hetzelfdeGeen terughoudend koppel, hoge dynamische prestaties en geschikt voor hogesnelheidsapparaten zoals robotica en gereedschapsdrijvers.

Begraven PMSM of binnenin PMSM
In dit type constructie is de permanente magneet zoals in de onderstaande figuur weergegeven in de rotor ingebed.Het terughoudend koppel is te wijten aan de uitsteken van de motor.

Waarom zou u een IPM-motor kiezen in plaats van een SPM?

1Een hoog koppel wordt bereikt door naast het magnetisch koppel ook het retentiekopel te gebruiken.

2IPM-motoren verbruiken tot 30% minder stroom dan conventionele elektromotoren.

3De mechanische veiligheid wordt verbeterd doordat de magneet, in tegenstelling tot bij een SPM, niet loskomt door middel van centrifuge kracht.

4Het kan reageren op hogesnelheidsrotatie van de motor door de twee soorten koppel te regelen met behulp van vectorcontrole.

Werk van een synchrone motor met vaste magneet:
De werking van de permanente magneet synchrone motor is zeer eenvoudig, snel en effectief in vergelijking met conventionele motoren.De werking van PMSM is afhankelijk van het roterende magnetisch veld van de stator en het constante magnetisch veld van de rotorDe permanente magneten worden gebruikt als de rotor om constante magnetische stroom te creëren en te werken en te vergrendelen op synchrone snelheid.

De fasorgroepen worden gevormd door de wikkels van de stator met elkaar te verbinden.en dubbele en enkelvoudige fasenOm de harmonische spanningen te verminderen, moeten de wikkels kort met elkaar worden gewikkeld.

Wanneer de 3-fasige wisselstroomtoevoer aan de stator wordt gegeven, ontstaat er een roterend magnetisch veld en wordt het constante magnetisch veld geïnduceerd door de permanente magneet van de rotor.Deze rotor werkt in synchronisme met de synchrone snelheidDe volledige werking van het PMSM is afhankelijk van de luchtkloof tussen de stator en de rotor zonder belasting.

Als de luchtkloof groot is, worden de windverliezen van de motor verminderd.De permanentmagneet synchrone motoren zijn geen zelfstartende motorenHet is dus noodzakelijk de variabele frequentie van de stator elektronisch te regelen.


Voordelen

De voordelen van een permanente magneet synchrone motor zijn onder meer:

zorgt voor een hogere efficiëntie bij hoge snelheden

verkrijgbaar in kleine maten in verschillende verpakkingen

onderhoud en installatie zijn veel gemakkelijker dan met een inductiemotor

met een vermogen van meer dan 50 W,

hoge efficiëntie en betrouwbaarheid

zorgt voor een soepel koppel en dynamische prestaties

Nadelen

De nadelen van permanente magneet synchrone motoren zijn:

Dit soort motoren zijn erg duur in vergelijking met inductiemotoren

Een beetje moeilijk om op te starten omdat ze geen zelfstartende motoren zijn.

Er zijn veel manieren om een permanente magneet synchrone motor te starten, waaronder directe start, zelfkoppelende decompressie start, Y-Δ decompressie start, zachte start, omvormer start, enz.Dus wat is het verschil tussen hen?

1Wanneer de netcapaciteit en -belasting volledige spanning direct starten toelaten, kan volledige spanning direct starten worden overwogen.en hoge economieHet wordt hoofdzakelijk gebruikt om kleine motoren te starten.

2De automatische versnellingsbak start met de multi-touch van de automatische versnellingsbak om de druk te verlagen.die niet alleen aan de behoeften van verschillende belastingen kan voldoen, maar ook het startkoppel groter zal zijnHet is een decompressie startmethode en wordt vaak gebruikt om motoren met een hoog vermogen te starten.

3De asynchrone motor van de eekhoornkooi wordt opgerold en aangesloten op de delta-stator.en dan verbonden met de delta na het startenDeze startmodus wordt een star-delta decompressie start of star-delta start (Y-delta start) genoemd.Het is geschikt voor start zonder belasting of met een lichte belastingIn vergelijking met andere decompressie startmodellen heeft het de eenvoudigste structuur en is het ook goedkoper.de permanente magneet synchrone motor kan in de modus met sterverbinding worden gebruikt wanneer de belasting licht isOp dit moment kunnen het nominale koppel en de belasting worden afgestemd, waardoor de efficiëntie van de motor wordt verbeterd en het energieverbruik wordt bespaard.

4De zachte starter hanteert het principe van faseverschuiving van de spanningsregeling van de met silicium gecontroleerde rechtgever om de spanningsregeling van de motor te realiseren.Het wordt hoofdzakelijk gebruikt voor het starten van de besturing van de permanente magneet synchrone motor, met een goed start effect en hoge kosten.

5De frequentieomvormer is een motorbesturingsinrichting met de hoogste technische inhoud, de meest volledige besturingsfuncties en het beste besturingseffect op het gebied van moderne motorbesturing.Het past de snelheid en het koppel van de permanente magneet synchrone motor door het wijzigen van de frequentie van het elektriciteitsnet, en wordt hoofdzakelijk gebruikt op gebieden die hoge eisen stellen aan snelheidsregeling en snelheidsregeling.

Decompressie start, een veel voorkomende star-delta start, het nadeel is dat het startmoment klein is, alleen geschikt voor een start zonder belasting of met lichte belasting.u kunt de starttijd en het beginkoppel van de startapparatuur instellen, realiseert een zachte start en zachte stop en kan de startstroom te beperken, de prijs is matig.het apparaat naargelang de ingestelde tijd vlot opstarten en met de ingestelde frequentie laten draaienDe prijs is hoog.
