Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 500-5000/set
Verpakking Details: zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |
Permanente Magneetmotor ultra Met lage snelheid |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Fase: |
fase 3 |
Polen: |
2, 4, 6, 8, 10, enz. |
Koelmanier: |
IC411 of IC416 |
De dienstfactor: |
1.15, 1.2 (of vanaf technische overeenkomst) |
Installatie: |
IMB3 IMB5 IMB35 |
Huisvesting: |
Gietijzer |
Het winden: |
100% koper |
Naam: |
Permanente Magneetmotor ultra Met lage snelheid |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Fase: |
fase 3 |
Polen: |
2, 4, 6, 8, 10, enz. |
Koelmanier: |
IC411 of IC416 |
De dienstfactor: |
1.15, 1.2 (of vanaf technische overeenkomst) |
Installatie: |
IMB3 IMB5 IMB35 |
Huisvesting: |
Gietijzer |
Het winden: |
100% koper |

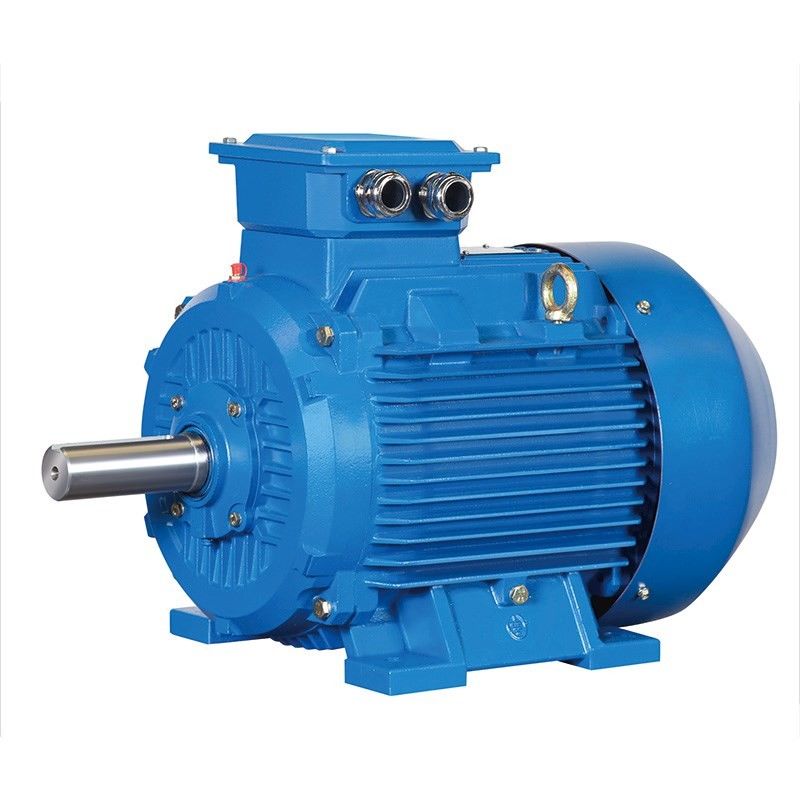

ENNENG-Motor ultra Met lage snelheid van de Hoog rendement de Binnenlandse Permanente Magneet
Wat is de permanente magneetmotor?
De permanente Magneet Synchrone Motor (PMSM) is brushless en heeft zeer hoge betrouwbaarheid en efficiency. wegens zijn permanente magneetrotor, heeft het ook een hoge torsie met een kleine kadergrootte en geen rotorstroom. In plaats van het gebruiken van het winden voor de rotor, worden de permanente magneten opgezet om tot een roterend magnetisch veld te leiden. Aangezien er geen levering van gelijkstroom-bron is, zijn deze types van motoren zeer eenvoudig en minder kosten. De permanente magneet synchrone motoren zijn AC synchrone motor de waarvan gebiedsopwinding door permanente magneten wordt verstrekt en dat heeft een sinusoïdale achteremf golfvorm. De permanente magneten laten PMSM toe om torsie bij nul snelheid te produceren. Deze motor levert hoog rendementverrichtingen en vereist een digitaal gecontroleerde omschakelaar.
Analyse van het principe van de technische voordelen van permanente magneetmotor
Het principe van een permanente magneet synchrone motor is als volgt: In de stator die van de motor in de stroom in drie stadia, na pas-binnen huidig windt, zal het een roterend magnetisch veld voor de stator van de motor het winden vormen. Omdat de rotor met de permanente magneet geïnstalleerd is, wordt de magnetische pool van de permanente magneet bevestigd, volgens het principe van magnetische polen van dezelfde fase die verschillende weerzin aantrekt, zal het roterende magnetische veld dat in de stator wordt geproduceerd de rotor om drijven te roteren, is de omwentelingssnelheid van de rotor gelijk aan de snelheid van de roterende pool die in de stator wordt geproduceerd.
Voordelen van Zeldzame aard Permanente Magneetmotoren:
Hoog rendement: De efficiencykromme van de asynchrone motor valt over het algemeen sneller onder 60% van de geschatte lading, en de efficiency is zeer laag bij lichte lading. De efficiencykromme van de motor van de zeldzame aarde permanente magneet is hoog en vlak, en het is in het hoog rendementgebied bij 20%~120% van de geschatte lading.
Hoge machtsfactor: De gemeten waarde van de machtsfactor van de synchrone motor van de zeldzame aarde permanente magneet is dicht aan de grenswaarde van 1,0. De kromme van de machtsfactor is zo hoog en vlak zoals de efficiencykromme. De machtsfactor is hoog. De zwakstroom reactieve machtscompensatie wordt niet vereist en de het systeemcapaciteit wordt van de machtsdistributie volledig gebruikt.
De statorstroom is klein: De rotor heeft geen opwindingsstroom, wordt de reactieve macht verminderd, en de statorstroom wordt beduidend verminderd. Vergeleken met de asynchrone motor van dezelfde capaciteit, kan de stator huidige waarde door 30% aan 50% worden verminderd. Tegelijkertijd, omdat de statorstroom zeer wordt verminderd, wordt de stijging van de motortemperatuur verminderd, en het dragende vet en het dragende leven worden uitgebreid.
Hoge uit-van-staptorsie en trekkracht-in torsie: Synchrone motoren van de zeldzame aarde hebben de permanente magneet hogere uit-van-staptorsie en trekkracht-in torsie, die de motor maakt hogere ladingscapaciteit hebben en regelmatig in synchronisatie kan worden getrokken.
LUF dat/van PM motoren intensifieert verzwakt
LUF in een permanente magneetmotor wordt geproduceerd door de magneten. Het stroomgebied volgt een bepaalde weg, die zich kan worden opgevoerd of verzetten. Het opvoeren van of het intensifiëren van het stroomgebied zal de motor toestaan om torsieproductie tijdelijk te verhogen. Het verzetten vanzich het stroomgebied zal het bestaande magneetgebied van de motor ontkennen. Het verminderde magneetgebied zal torsieproductie beperken, maar vermindert het voltage achter-emf. Het verminderde voltage achter-emf bevrijdt omhoog het voltage om de motor te duwen om bij hogere outputsnelheden te werken. Beide soorten verrichting vereisen extra motorstroom. De richting van de motorstroom over de D-as, die door het motorcontrolemechanisme wordt verstrekt, bepaalt het gewenste effect.
Verschillen tussen de Permanente Magneetmotor en Asynchrone Motor:
01. Rotorstructuur
Asynchrone motor: De rotor bestaat uit een ijzerkern en het winden, hoofdzakelijk een eekhoorn-kooi en wire-wound rotoren. Wordt een eekhoorn-kooi rotor gegoten met aluminiumbars. Het magnetische veld van de aluminiumbar die de stator snijdt drijft de rotor.
PMSM-Motor: De permanente magneten worden ingebed in de rotor magnetische polen, en om gedreven te roteren door het roterende magnetische veld dat in de stator volgens het principe van magnetische polen van dezelfde fase wordt geproduceerd die verschillende weerzin aantrekt.
02. Efficiency
Asynchrone motoren: Behoefte om stroom van de netopwinding te absorberen, die in een bepaalde hoeveelheid energieverlies, motor reactieve stroom, en lage machtsfactor resulteert.
PMSM-Motor: Het magnetische veld wordt verstrekt door permanente magneten, vergt de rotor geen opwindende stroom, en de motorefficiency is beter.
03. Volume en Gewicht
Het gebruik van krachtige permanente magneetmaterialen maakt het magnetische veld van het luchthiaat van permanente magneet synchrone motoren groter dan dat van asynchrone motoren. De grootte en het gewicht worden verminderd vergeleken bij asynchrone motoren. Het zal één of twee kadergrootte lager dan asynchrone motoren zijn.
04. Motor Beginnende Stroom
Asynchrone motor: Het is direct begonnen door de elektriciteit van de machtsfrequentie, en de beginnende stroom is groot, wat 5 tot 7 keer de geschatte stroom kan bereiken, die een grote invloed op het machtsnet in een moment heeft. De grote beginnende stroom veroorzaakt de het voltagedaling van de lekkageweerstand van de stator die winden te stijgen, en de beginnende torsie is kleine zo op zwaar werk berekende aanvang kan niet worden bereikt. Zelfs als de omschakelaar wordt gebruikt, kan het slechts binnen de nominaal vermogen huidige waaier beginnen.
PMSM-Motor: Het wordt gedreven door een specifiek controlemechanisme, dat de nominaal vermogenbehoeften van het reductiemiddel niet heeft. De daadwerkelijke beginnende stroom is klein, wordt de stroom geleidelijk aan verhoogd volgens de lading, en de beginnende torsie is groot.
05. Machtsfactor
De asynchrone motoren hebben een lage machtsfactor, moeten zij een hoop van reactieve stroom van het machtsnet absorberen, zal de grote beginnende stroom van asynchrone motoren een effect op korte termijn op het machtsnet veroorzaken, en het gebruik op lange termijn zal bepaalde schade aan de het materiaal en transformatoren van het machtsnet veroorzaken. Het is noodzakelijk om de eenheden van de machtscompensatie toe te voegen en reactieve machtscompensatie uit te voeren om de kwaliteit van het machtsnet te verzekeren en de materiaalkostengebruik te verhogen.
Er is geen veroorzaakte stroom in de rotor van de permanente magneet synchrone motor, en de machtsfactor van de motor is hoog, wat de kwaliteitsfactor van het machtsnet verbetert en de behoefte elimineert om een compensator te installeren.
06. Onderhoud
De asynchrone motor + reductiemiddelenstructuur zal trilling, hitte, hoog mislukkingstarief, grote smeermiddelconsumptie, en hoge handonderhoudskosten produceren; het zal bepaalde onderbrekingsverliezen veroorzaken.
De Permanente magneet synchrone motor in drie stadia drijft direct het materiaal. Omdat het reductiemiddel wordt geëlimineerd, is de snelheid van de motoroutput laag, is het mechanische lawaai laag, is de mechanische trilling klein, en het mislukkingstarief is laag. Het volledige aandrijvingssysteem is bijna onderhoud-vrij.
De motor wordt opgewekt door van het het ijzerborium van het zeldzame aardeneodymium permanente de magneetmaterialen en voorzien van een permanente convertor van de magneet speciale frequentie. Het heeft de kenmerken van grote beginnende torsie, brede snelheidswaaier, compacte structuur, kleine grootte, lichtgewicht, met geringe geluidssterkte, hoge machtsfactor, en hoog rendement. Het is een ideale machtskeus voor hoog rendement en energy-saving luchtcompressoren.
1. De motor kan normaal in de volgende omstandigheden opereren:
1.1 de omgevingstemperatuur overschrijdt geen 40℃;
1.2 relatieve vochtigheid ≤90%;
1.3 de hoogte overschrijdt geen 1000m.
2. De nominale spanning van de motor is 380V, ook volgens gebruikersvereisten.
3. Het referentiewerksysteem van de motor: S1.
4. Isolatierang: F rang.
5. Beveiligingsniveau: IP55.
6. Motorstructuur en installatietype: B3, B35.
7. De motorafzet wordt gevestigd op de bovenkant van de basis, of het kan op het recht of links van de basis volgens gebruikersvereisten worden gevestigd.
8. De factor van de motordienst: 1.15, 1.2 (of vanaf technische overeenkomst).
Analyse van de Toepassing van de Moderne Permanente Technologie van de Magneetmotor
1. Toepassing van permanente magneet elektromechanische technologie op de markt van het huistoestel
De toepassing van de permanente technologie van de magneetmotor op de markt van het huistoestel wordt vertoond in VCDDVD en computers. Momenteel, heeft het geleidelijk aan de ontwikkeling van industrialisatie, gevormd en geleidelijk aan aan veelfasige veranderlijke snelheidsaandrijving uitgebreid. Bijvoorbeeld, gebruiken de de Omschakelaarsairconditioners van het mensengebruik de moderne permanente technologie van de magneetmotor om de werkende efficiency van de airconditioner te verbeteren, geleidelijk aan het volume van de airconditionermotor verminderen, en die het lawaai minimaliseren door de airconditioner wordt veroorzaakt.
2. Toepassing van permanente magneet elektromechanische technologie in de liftmarkt
Het permanente veranderlijke de snelheidssysteem is van de magneetmotor gebruikt in de liftmarkt bijna 10 jaar. Bijvoorbeeld, door een motor met lage snelheid van de zeldzame aarde permanente magneet als machine van de lifttractie te gebruiken, kan het gebruik van motor van de zeldzame aarde de permanente magneet liftgebruik 20% van stroom bewaren. De moderne permanente magneetmotoren worden gewoonlijk gebruikt op het gebied van de systemen van de veranderlijk-snelheidsaandrijving met de grote ladingsveranderingen en vereisten van de hoge snelheidsaanpassing.
3. Toepassing van permanente magneet elektromechanische technologie in industriële en mijnbouwondernemingen
Met de ontwikkeling van permanente magneetmotoren, zijn de grote motoren van de torsie permanente magneet goed ontwikkeld, vooral heeft de succesvolle lancering van de permanente motoren van de magneet veranderlijke frequentie op de markt zware industriële en mijnbouwondernemingen nieuwe keuzen gegeven. Aangezien de outputtorsie van de permanente magneetmotor groot genoeg is, wordt het gebruik van de mechanische transmissie verminderd en de snelheid is controleerbaar. Het kan bij lage snelheden lopen. Daarom wordt de toepassing van de vloeibare koppeling geëlimineerd, die de kosten bespaart om aanverwante apparatuur en het onderhoud van bovengenoemd materiaal te kopen twee, dat het veiligheidsrisico vermindert, zodat is de permanente motor van de magneet veranderlijke frequentie zeer populair in vele industriële en mijnbouwondernemingen. Wegens zijn veranderlijke de regelgeving van de frequentiesnelheid functie, verstrekt het een sterke waarborg voor gebruikers om productieefficiency te verbeteren en stroom te bewaren. Daarom zijn de moderne permanente motoren van de magneet veranderlijke frequentie een noodzakelijke keus voor industriële en mijnbouwondernemingen om hun materiaal in de toekomst te bevorderen.
ENNENG wordt gewijd aan het voorzien van klanten van stabiele en energy-efficient permanente magneetmotoren en oplossingen, niet alleen besparingshopen van energie en kosten voor onze klanten maar ook het bijdragen tot het energiebehoud en de emissievermindering van sociaal.
