Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 500-5000/set
Verpakking Details: zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |
AC gearless IPMSM |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Fase: |
fase 3 |
Installatie: |
IMB3 IMB5 IMB35 |
Eigenschappen: |
lage hittegeneratie |
Koelmanier: |
IC411 of IC416 |
De dienstfactor: |
1.15, 1.2 (of vanaf technische overeenkomst) |
Huisvesting: |
Gietijzer |
Het winden: |
100% koper |
Naam: |
AC gearless IPMSM |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Fase: |
fase 3 |
Installatie: |
IMB3 IMB5 IMB35 |
Eigenschappen: |
lage hittegeneratie |
Koelmanier: |
IC411 of IC416 |
De dienstfactor: |
1.15, 1.2 (of vanaf technische overeenkomst) |
Huisvesting: |
Gietijzer |
Het winden: |
100% koper |

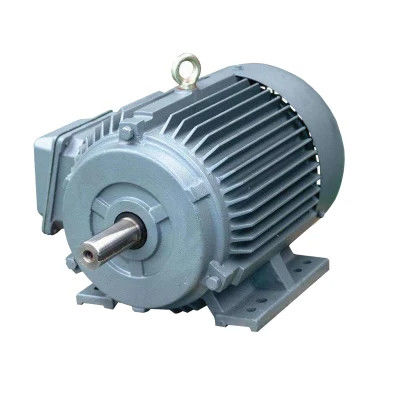

Veilige en Duurzame Lage AC Gearless van de Hittegeneratie Binnenlandse Permanente Magneetmotor
Analyse van het principe van de technische voordelen van permanente magneetmotor
Het principe van een permanente magneet synchrone motor is als volgt: In de stator die van de motor in de stroom in drie stadia, na pas-binnen huidig windt, zal het een roterend magnetisch veld voor de stator van de motor het winden vormen. Omdat de rotor met de permanente magneet geïnstalleerd is, wordt de magnetische pool van de permanente magneet bevestigd, volgens het principe van magnetische polen van dezelfde fase die verschillende weerzin aantrekt, zal het roterende die magnetische veld in de stator wordt geproduceerd de rotor om drijven te roteren, is de omwentelingssnelheid van de rotor gelijk aan de snelheid van de roterende die pool in de stator wordt geproduceerd.
LUF dat/van PM motoren intensifieert verzwakt
LUF in een permanente magneetmotor wordt geproduceerd door de magneten. Het stroomgebied volgt een bepaalde weg, die zich kan worden opgevoerd of verzetten. Het opvoeren van of het intensifiëren van het stroomgebied zal de motor toestaan om torsieproductie tijdelijk te verhogen. Het verzetten vanzich het stroomgebied zal het bestaande magneetgebied van de motor ontkennen. Het verminderde magneetgebied zal torsieproductie beperken, maar vermindert het voltage achter-emf. Het verminderde voltage achter-emf bevrijdt omhoog het voltage om de motor te duwen om bij hogere outputsnelheden te werken. Beide soorten verrichting vereisen extra motorstroom. De richting van de motorstroom over de D-as, die door het motorcontrolemechanisme wordt verstrekt, bepaalt het gewenste effect.
Verschillen tussen de Permanente Magneetmotor en Asynchrone Motor:
01. Rotorstructuur
Asynchrone motor: De rotor bestaat uit een ijzerkern en het winden, hoofdzakelijk een eekhoorn-kooi en wire-wound rotoren. Wordt een eekhoorn-kooi rotor gegoten met aluminiumbars. Het magnetische veld van de aluminiumbar die de stator snijdt drijft de rotor.
PMSM-Motor: De permanente magneten worden ingebed in de rotor magnetische polen, en om gedreven te roteren door het roterende magnetische veld dat in de stator volgens het principe van magnetische polen van dezelfde fase wordt geproduceerd die verschillende weerzin aantrekt.
02. Efficiency
Asynchrone motoren: Behoefte om stroom van de netopwinding te absorberen, die in een bepaalde hoeveelheid energieverlies, motor reactieve stroom, en lage machtsfactor resulteert.
PMSM-Motor: Het magnetische veld wordt verstrekt door permanente magneten, vergt de rotor geen opwindende stroom, en de motorefficiency is beter.
03. Volume en Gewicht
Het gebruik van krachtige permanente magneetmaterialen maakt het magnetische veld van het luchthiaat van permanente magneet synchrone motoren groter dan dat van asynchrone motoren. De grootte en het gewicht worden verminderd vergeleken bij asynchrone motoren. Het zal één of twee kadergrootte lager dan asynchrone motoren zijn.
04. Motor Beginnende Stroom
Asynchrone motor: Het is direct begonnen door de elektriciteit van de machtsfrequentie, en de beginnende stroom is groot, wat 5 tot 7 keer de geschatte stroom kan bereiken, die een grote invloed op het machtsnet in een moment heeft. De grote beginnende stroom veroorzaakt de het voltagedaling van de lekkageweerstand van de stator die windt te stijgen, en de beginnende torsie is kleine zo op zwaar werk berekende aanvang kan niet worden bereikt. Zelfs als de omschakelaar wordt gebruikt, kan het slechts binnen de nominaal vermogen huidige waaier beginnen.
PMSM-Motor: Het wordt gedreven door een specifiek controlemechanisme, dat de nominaal vermogenbehoeften van het reductiemiddel niet heeft. De daadwerkelijke beginnende stroom is klein, wordt de stroom geleidelijk aan verhoogd volgens de lading, en de beginnende torsie is groot.
05. Machtsfactor
De asynchrone motoren hebben een lage machtsfactor, moeten zij een hoop van reactieve stroom van het machtsnet absorberen, zal de grote beginnende stroom van asynchrone motoren een effect op korte termijn op het machtsnet veroorzaken, en het gebruik op lange termijn zal bepaalde schade aan de het materiaal en transformatoren van het machtsnet veroorzaken. Het is noodzakelijk om de eenheden van de machtscompensatie toe te voegen en reactieve machtscompensatie uit te voeren om de kwaliteit van het machtsnet te verzekeren en de materiaalkostengebruik te verhogen.
Er is geen veroorzaakte stroom in de rotor van de permanente magneet synchrone motor, en de machtsfactor van de motor is hoog, wat de kwaliteitsfactor van het machtsnet verbetert en de behoefte elimineert om een compensator te installeren.
06. Onderhoud
De asynchrone motor + reductiemiddelenstructuur zal trilling, hitte, hoog mislukkingstarief, grote smeermiddelconsumptie, en hoge handonderhoudskosten produceren; het zal bepaalde onderbrekingsverliezen veroorzaken.
De Permanente magneet synchrone motor in drie stadia drijft direct het materiaal. Omdat het reductiemiddel wordt geëlimineerd, is de snelheid van de motoroutput laag, is het mechanische lawaai laag, is de mechanische trilling klein, en het mislukkingstarief is laag. Het volledige aandrijvingssysteem is bijna onderhoud-vrij.
De motor wordt opgewekt door van het het ijzerborium van het zeldzame aardeneodymium permanente de magneetmaterialen en voorzien van een permanente convertor van de magneet speciale frequentie. Het heeft de kenmerken van grote beginnende torsie, brede snelheidswaaier, compacte structuur, kleine grootte, lichtgewicht, met geringe geluidssterkte, hoge machtsfactor, en hoog rendement. Het is een ideale machtskeus voor hoog rendement en energy-saving luchtcompressoren.
1. De motor kan normaal in de volgende omstandigheden opereren:
1.1 de omgevingstemperatuur overschrijdt geen 40℃;
1.2 relatieve vochtigheid ≤90%;
1.3 de hoogte overschrijdt geen 1000m.
2. De nominale spanning van de motor is 380V, ook volgens gebruikersvereisten.
3. Het referentiewerksysteem van de motor: S1.
4. Isolatierang: F rang.
5. Beveiligingsniveau: IP55.
6. Motorstructuur en installatietype: B3, B35.
7. De motorafzet wordt gevestigd op de bovenkant van de basis, of het kan op het recht of links van de basis volgens gebruikersvereisten worden gevestigd.
8. De factor van de motordienst: 1.15, 1.2 (of vanaf technische overeenkomst).
Een PM motor kan in twee hoofdcategorieën worden gescheiden: motoren van de oppervlakte de permanente magneet (SPM) en binnenlandse permanente magneetmotoren (IPM). Geen van beide type van motorontwerp bevat rotorbars. Beide types produceren magnetische stroom door de permanente magneten die aan of binnen van de rotor worden gehecht.
SPM-de motoren hebben magneten die aan de buitenkant van de rotoroppervlakte worden gehecht. Wegens deze mechanische steun, is hun mechanische sterkte zwakker dan dat van IPM motoren. De verzwakte mechanische sterkte beperkt de maximum veilige mechanische snelheid van de motor. Bovendien beperkte het deze motorententoongestelde voorwerp zeer magnetische saliency (LD ≈ Lq). De inductantiewaarden die bij de rotorterminals zijn worden gemeten verenigbaar ongeacht de rotorpositie. Wegens de dichtbijgelegen verhouding van eenheidssaliency, SPM-beduidend vertrouwen de motorontwerpen, als niet volledig, op de magnetische torsiecomponent om torsie te veroorzaken.
IPM de motoren hebben een permanente magneet ingebed in de rotor zelf. In tegenstelling tot hun SPM-tegenhangers, maakt de plaats van de permanente magneten IPM mechanisch motoren zeer geluid, en geschikt om bij zeer hoge snelheden te werken. Deze motoren worden ook bepaald door hun vrij hoge magnetische saliencyverhouding (Lq > LD). wegens hun magnetische saliency, heeft een IPM motor de capaciteit om torsie te produceren door zowel de uit componenten van de magnetische als tegenzintorsie van de motor voordeel te halen.
Zelf-ontdekt tegenover closed-loop verrichting
De recente vooruitgang in aandrijvingstechnologie staat standaardac aandrijving toe „zelf-ontdekken en“ de positie van de motormagneet volgen. Een closed-loop systeem gebruikt typisch het z-impuls kanaal om prestaties te optimaliseren. Door bepaalde routines, kent de aandrijving de nauwkeurige positie van de motormagneet door de A/B-kanalen te volgen en voor fouten met het z-kanaal te verbeteren. Het kennen van de nauwkeurige positie van de magneet staat voor optimale torsieproductie resulterend toe in optimale efficiency.
Een paar kleine problemen die gemakkelijk over de motor worden overzien
1. Waarom kan niet General Motors op plateaugebieden worden gebruikt?
De hoogte heeft nadelige gevolgen op de stijging van de motortemperatuur, motorcorona (hoogspanningsmotor), en commutatie van gelijkstroom-motor. De volgende drie aspecten zouden moeten worden genoteerd:
(1) hoger de hoogte, hoger de temperatuurstijging van de motor, en lager de outputmacht. Nochtans, wanneer de temperatuur met de verhoging van hoogte genoeg vermindert om de invloed van hoogte op de temperatuurstijging te compenseren, kan het nominaal vermogenvermogen van de motor onveranderd blijven;
(2) de anti-coronamaatregelen zouden moeten worden getroffen wanneer de motor met hoog voltage in het plateau wordt gebruikt;
(3) de hoogte is niet goed voor de commutatie van de gelijkstroom-motor, besteed zo aandacht aan de selectie van koolborstelmaterialen.
2. Waarom is de motor geschikt niet voor lichte ladingsverrichting?
Wanneer de motorlooppas bij een lichte lading, het zal veroorzaken:
(1) de machtsfactor van de motor is laag;
(2) de motorefficiency is laag.
(3) het zal materiaalafval en onekonomische verrichting veroorzaken.
3. Waarom kan niet de motor in een koud milieu beginnen?
Het bovenmatige gebruik van de motor in een milieu zal bij lage temperatuur veroorzaken:
(1) de barsten van de motorisolatie;
(2) het dragende vet bevriest;
(3) het soldeerselpoeder van de draadverbinding is gepoederd.
Daarom zou de motor moeten in een koud milieu worden verwarmd en worden opgeslagen, en de winding en de lagers zouden moeten worden gecontroleerd alvorens te lopen.
4. Waarom kan een 60Hz-motor geen 50Hz-voeding gebruiken?
Wanneer de motor wordt ontworpen, werkt de siliciumstaalplaat over het algemeen in het verzadigingsgebied van de magnetiseringskromme. Wanneer het voedingvoltage constant is, zal het verminderen van de frequentie de magnetische stroom en de opwindingsstroom verhogen, resulterend in een verhoging van de motorstroom en de koperconsumptie, die uiteindelijk zullen leiden tot een verhoging van de temperatuurstijging van de motor. In strenge gevallen, kan de motor worden gebrand wegens het oververhitten van de rol.
5. Motorzachte start
De zachte start heeft energy-saving effect beperkt, maar het kan het effect verminderen van opstarten op het machtsnet, en kan vlot begin ook bereiken om de motoreenheid te beschermen. Volgens de theorie van energiebehoud, wegens de toevoeging van een vrij complexe controlekring, bespaart de zachte start niet alleen geen energie, en verhoogt ook energieverbruik. Maar het kan de beginnende stroom van de kring verminderen en een beschermende rol spelen.
