Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 500-5000/set
Verpakking Details: zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |
Magnetische Elektrische Motor |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Vermogensklasse: |
5.5-3000kw |
Polen: |
2,4,6,8,10 |
Voltage: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Explosiebestendig: |
Ja |
Kleur: |
Blauw |
Type: |
IPMSM |
Huisvesting: |
Gietijzer |
Naam: |
Magnetische Elektrische Motor |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Vermogensklasse: |
5.5-3000kw |
Polen: |
2,4,6,8,10 |
Voltage: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Explosiebestendig: |
Ja |
Kleur: |
Blauw |
Type: |
IPMSM |
Huisvesting: |
Gietijzer |

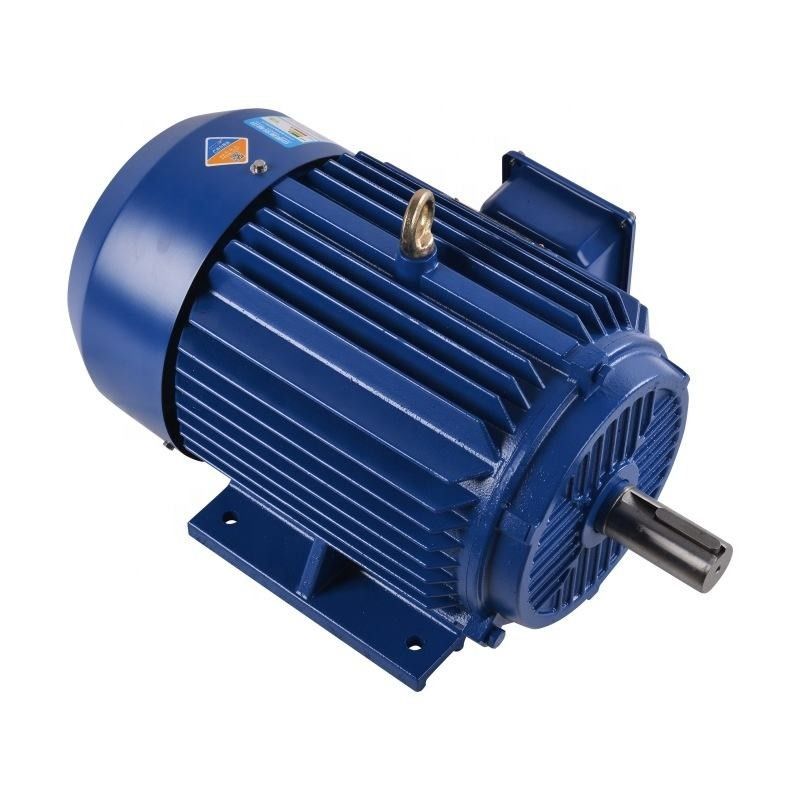

Energie - Motor van de het Hoge rendement Binnenlandse Permanente Magneet van de besparings de Kleine Grootte
Wat is de Permanente Magneet Synchrone Motor?
De Permanente Magneet Synchrone Motor (PMSM) is een type van elektrische motor die gebruikend permanente magneten ingebed in zijn rotor werkt. Het wordt ook soms bedoeld als brushless AC motor of synchrone permanente magneetmotor.
In een PMSM, bevat de stator (het stationaire deel van de motor) een reeks rollen die in een opeenvolging worden geactiveerd om tot een roterend magnetisch veld te leiden. De rotor (het roterende deel van de motor) bevat een reeks permanente magneten die worden geschikt om een magnetisch veld te veroorzaken dat in wisselwerking met het magnetische veld staat dat door de stator wordt veroorzaakt.
Aangezien de twee magnetische velden op elkaar inwerken, roteert de rotor, veroorzakend mechanische energie die aan machtsmachines of andere apparaten kan worden gebruikt. Omdat de permanente magneten in de rotor een sterk, constant magnetisch veld verstrekken, is PMSMs hoogst efficiënt en vereist minder energie om te werken dan andere types van elektrische motoren.
PMSMs wordt gebruikt in een grote verscheidenheid van toepassingen, met inbegrip van elektrische voertuigen, industriële machines, en huishoudapparaten. Zij zijn gekend voor hun hoog rendement, lage onderhoudsvereisten, en nauwkeurige controle, die tot hen een populaire keus voor vele verschillende types van systemen maakt.
Het werken van Permanente Magneet Synchrone Motor
Werken van de permanente magneet synchrone motor is zeer eenvoudig, snel, en efficiënt wanneer vergeleken bij conventionele motoren. Het werken van PMSM hangt van het roterende magnetische veld van de stator en het constante magnetische veld van de rotor af. De permanente magneten worden gebruikt als rotor om constante magnetische stroom tot stand te brengen en bij synchrone snelheid te werken en te sluiten. Deze types van motoren zijn gelijkaardig aan brushless gelijkstroom-motoren.
De phasorgroepen worden gevormd door zich de bij winding van de stator met elkaar aan te sluiten. Deze phasorgroepen zijn lid geworden samen van om verschillende verbindingen zoals een ster, een Delta, en dubbele en één enkele fasen te vormen. Om harmonische voltages te verminderen, zou de winding met elkaar gekronkeld binnenkort moeten zijn.
Wanneer de driefasenac levering wordt gegeven aan de stator, leidt het tot een roterend magnetisch veld en het constante magnetische veld wordt veroorzaakt wegens de permanente magneet van de rotor. Deze rotor werkt in synchronisme met de synchrone snelheid. Het gehele werken van PMSM hangt van het luchthiaat af tussen de stator en de rotor zonder lading.
Als het luchthiaat groot is, dan zullen de luchtturbulentieverliezen van de motor worden verminderd. De gebiedspolen die door de permanente magneet worden gecreeerd zijn treffend. De permanente magneet synchrone motoren zelf-beginnen motoren niet. Zo, is het noodzakelijk om de veranderlijke frequentie van de stator elektronisch te controleren.
Analyse van het principe van de technische voordelen van permanente magneetmotor
Het principe van een permanente magneet synchrone motor is als volgt: In de stator die van de motor in de stroom in drie stadia, na pas-binnen huidig windt, zal het een roterend magnetisch veld voor de stator van de motor het winden vormen. Omdat de rotor met de permanente magneet geïnstalleerd is, wordt de magnetische pool van de permanente magneet bevestigd, volgens het principe van magnetische polen van dezelfde fase die verschillende weerzin aantrekt, zal het roterende die magnetische veld in de stator wordt geproduceerd de rotor om drijven te roteren, is de omwentelingssnelheid van de rotor gelijk aan de snelheid van de roterende die pool in de stator wordt geproduceerd.
Golfvorm achter-emf:
Achteremf is kort voor achter elektromotorische kracht maar is ook genoemd geworden tegen-elektromotorische kracht. De achter elektromotorische kracht is het voltage dat in elektrische motoren voorkomt wanneer er een relatieve motie tussen de statorwinding en het magnetische veld van de rotor is. De geometrische eigenschappen van de rotor zullen de vorm van de golfvorm achter-emf bepalen. Deze golfvormen kunnen sinusoïdaal, trapezoïdaal, driehoekig zijn, of iets binnen - tussen.
Zowel inductie als PM produceren de machines golfvormen achter-emf. In een inductiemachine, zal de golfvorm achter-emf rotten aangezien het overblijvende rotorgebied langzaam wegens het gebrek aan een statorgebied rot. Nochtans, met een PM machine, produceert de rotor zijn eigen magnetisch veld. Daarom kan een voltage in de statorwinding worden veroorzaakt wanneer de rotor in motie is. Het voltage achter-emf zal lineair met snelheid toenemen en is een essentiële factor in het bepalen van maximum werkende snelheid.
De permanente magneetac (PMAC) motoren hebben een brede waaier van toepassingen met inbegrip van:
Industriële Machines: PMAC-de motoren worden gebruikt in een verscheidenheid van industriële machinestoepassingen, zoals pompen, compressoren, ventilators, en werktuigmachines. Zij bieden hoog rendement, hoge machtsdichtheid, en nauwkeurige controle aan, die tot hen maakt ideaal voor deze toepassingen.
Robotica: PMAC-de motoren worden gebruikt in robotica en automatiseringstoepassingen, waar zij hoge torsiedichtheid, nauwkeurige controle, en hoog rendement aanbieden. Zij worden vaak gebruikt in robotachtige wapens, tangen, en andere systemen van de motiecontrole.
HVAC-Systemen: PMAC-de motoren worden gebruikt in het verwarmen, ventilatie, en airconditionings (HVAC) systemen, waar zij hoog rendement, nauwkeurige controle, en niveaus met geringe geluidssterkte aanbieden. Zij worden vaak gebruikt in ventilators en pompen in deze systemen.
Duurzame energiesystemen: PMAC-de motoren worden gebruikt in duurzame energiesystemen, zoals windturbines en zonnedrijvers, waar zij hoog rendement, hoge machtsdichtheid, en nauwkeurige controle aanbieden. Zij worden vaak gebruikt in de generators en de volgende systemen in deze systemen.
Medische apparatuur: PMAC-de motoren worden gebruikt in medische apparatuur, zoals MRI-machines, waar zij hoge torsiedichtheid, nauwkeurige controle, en niveaus met geringe geluidssterkte aanbieden. Zij worden vaak gebruikt in de motoren die de bewegende delen in deze machines drijven.
Afhankelijk van hoe de magneten aan de rotor en het ontwerp van de rotor in bijlage zijn, kunnen de permanente magneet synchrone motoren in twee types worden geclassificeerd:
Synchrone motor van de oppervlakte de permanente magneet (SPMSM)
Binnenlandse permanente magneet synchrone motor (IPMSM).
SPMSM zet alle magneetstukken op de oppervlakte op, en IPMSM plaatst magneten binnen de rotor.
Voordelen
Klein en Lichtgewicht
In speciaal elektromagnetisch en structureel ontwerp, wordt de volume-aan-gewicht verhouding verminderd door 20%, wordt de lengte van de gehele machine verminderd door 10%, en volledig van statorgroeven wordt verhoogd tot 90%.
Hoogst Geïntegreerd
De motor en de omschakelaar zijn hoogst geïntegreerd, vermijdend de externe kringsverbinding tussen de motor en de omschakelaar, en verbeterend de betrouwbaarheid van de systeemproducten.
Efficiënte energie
De krachtige zeldzame aard permanente groef van de magneet materiële, speciale stator, en de rotorstructuur maken deze motor tot IE4-norm efficiënt.
Douaneontwerp
Het aangepaste ontwerp en vervaardiging, de gewijd aan speciale machines, verminderen overtollige functies en ontwerpen marges en minimaliseren kosten.
Laag Trilling en Lawaai
De motor wordt direct gedreven, zijn het de materiaallawaai en trilling klein, en het effect op het bouwwerkzaamheidmilieu wordt verminderd.
Vrij onderhoud
Geen delen van het hoge snelheidstoestel, geen behoefte om toestelsmeermiddel te veranderen regelmatig, en echt onderhoud-vrij materiaal.
LUF dat/van PM motoren intensifieert verzwakt
LUF in een permanente magneetmotor wordt geproduceerd door de magneten. Het stroomgebied volgt een bepaalde weg, die zich kan worden opgevoerd of verzetten. Het opvoeren van of het intensifiëren van het stroomgebied zal de motor toestaan om torsieproductie tijdelijk te verhogen. Het verzetten vanzich het stroomgebied zal het bestaande magneetgebied van de motor ontkennen. Het verminderde magneetgebied zal torsieproductie beperken, maar vermindert het voltage achter-emf. Het verminderde voltage achter-emf bevrijdt omhoog het voltage om de motor te duwen om bij hogere outputsnelheden te werken. Beide soorten verrichting vereisen extra motorstroom. De richting van de motorstroom over de D-as, die door het motorcontrolemechanisme wordt verstrekt, bepaalt het gewenste effect.
Welke toepassingen gebruiken PMSM-motoren?
De industrieën die PMSM-motoren gebruiken omvatten Metallurgisch, Ceramisch, Rubber, Aardolie, Textiel, en vele anderen. PMSM-de motoren kunnen worden ontworpen om bij synchrone snelheid van een levering van constante voltage en frequentie evenals Veranderlijke Snelheidsaandrijvings (VSD) toepassingen te werken. Wijd gebruikt in elektrische voertuigen (EVs) wegens hoog rendement en machts en torsiedichtheid, zijn zij over het algemeen een superieure keus in hoge torsietoepassingen zoals mixers, molens, pompen, ventilators, ventilators, transportbanden, en industriële toepassingen waar traditioneel de inductiemotoren worden gevonden.
Permanente magneet synchrone motoren met interne magneten: Maximumenergierendement
De permanente magneet synchrone motor met interne magneten (IPMSM) is de ideale motor voor tractietoepassingen waar het maximumkoppel niet bij maximumsnelheid voorkomt. Dit type van motor wordt gebruikt in toepassingen die hoge dynamica vereisen en capaciteit overbelasten. En het is ook de perfecte keus als u ventilators of pompen in de waaier van IE4 wilt in werking stellen en IE5-. De hoge aankoopkosten worden gewoonlijk vergoed door energie - besparingen tijdens de uitvoeringstijd, op voorwaarde dat u het met de juiste veranderlijke frequentieaandrijving in werking stelt.
Onze motor-opgezette veranderlijke frequentieaandrijving gebruikt een geïntegreerde controlestrategie die op MTPA (Maximumkoppel per Ampère) wordt gebaseerd. Dit staat u toe om uw permanente magneet synchrone motoren met maximumenergierendement in werking te stellen. De overbelasting van 200%, de uitstekende beginnende torsie, en de uitgebreide waaier van de snelheidscontrole staan u toe ook om de motorclassificatie volledig te exploiteren. Voor snelle terugwinning van kosten en de meest efficiënte controleprocessen.
Permanente magneet synchrone motoren met externe magneten voor klassieke servotoepassingen
De permanente magneet synchrone motoren met externe magneten (SPMSM) zijn ideale motoren wanneer u hoge overbelasting en snelle versnelling, bijvoorbeeld in klassieke servotoepassingen nodig hebt. Het verlengde ontwerp resulteert ook in lage massainertie en kan optimaal worden geïnstalleerd. Nochtans, is bestaat één nadeel van het systeem dat uit SPMSM en veranderlijke frequentieaandrijving de kosten verbonden aan het, aangezien de dure stoptechnologie en de codeurs van uitstekende kwaliteit vaak worden gebruikt.
Waarom u zou een IPM motor in plaats van een SPM moeten kiezen?
1. De hoge torsie wordt bereikt door tegenzintorsie naast magnetische torsie te gebruiken.
2. IPM de motoren verbruiken tot 30% minder macht in vergelijking met conventionele elektrische motoren.
3. De mechanische veiligheid is beter aangezien, in tegenstelling tot in een SPM, de magneet wegens middelpuntvliedende kracht niet zal losmaken.
4. Het kan aan de omwenteling antwoorden van de hoge snelheidsmotor door de twee soorten torsie te controleren gebruikend vectorcontrole.
