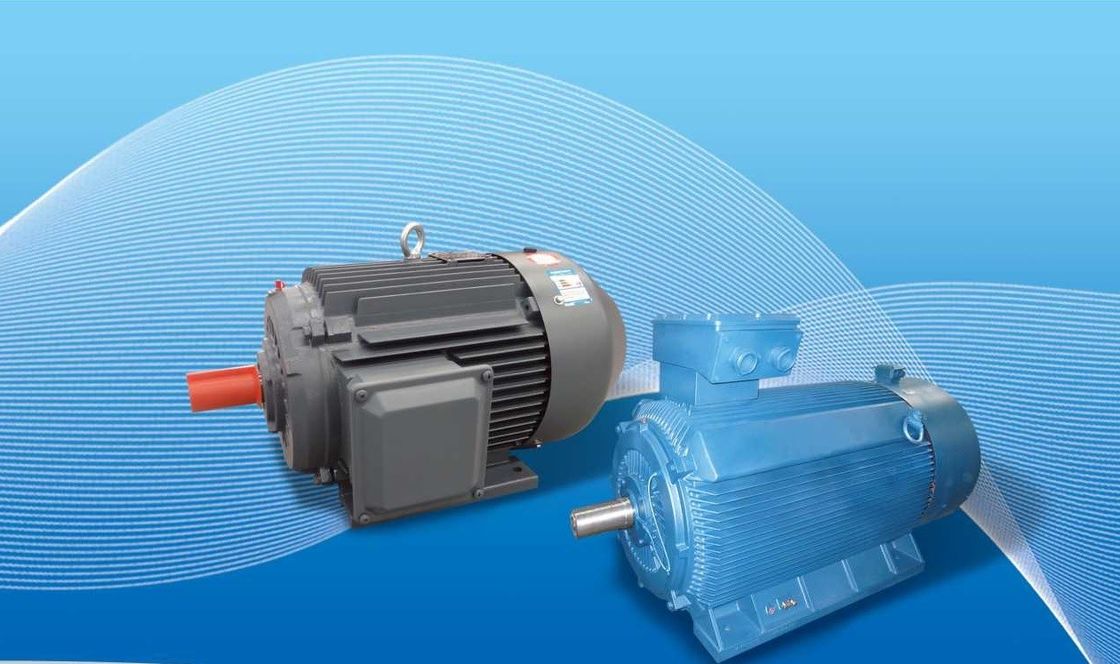

Variabele snelheid Permanente magneet wisselstroommotor voor mengtanks

In de algemene industriële sector, de vervanging van lage spanning ((380/660/1140V) high-efficiency asynchrone motoren, het systeem bespaart 5% tot 30% energie,en de hoogspannings ((6kV/10kV) asynchrone motoren met hoog rendementHet systeem bespaart 2% tot 10%.

Voordelen van permanente magneetmotoren:

1. Hogere efficiëntie: Permanente magneetmotoren staan bekend om hun hoge efficiëntie.het verminderen van energieverliezen bij opwindingDit resulteert in een verbeterde efficiëntie en een verminderd energieverbruik, waardoor permanente magneetmotoren energiezuiniger zijn dan andere motoren.

2Hoge vermogendichtheid: permanente magneetmotoren hebben een hoge vermogendichtheid, wat betekent dat ze een hoge hoeveelheid koppel kunnen leveren ten opzichte van hun grootte en gewicht.Dit maakt ze ideaal voor toepassingen waar ruimte en gewicht beperkt zijn, zoals bij elektrische voertuigen of kleine machines.

3Compact en lichtgewicht: De afwezigheid van een opwindingsspoel en het gebruik van permanente magneten dragen bij aan het compacte en lichte ontwerp van permanente magneetmotoren.Dit maakt de integratie in verschillende systemen gemakkelijker en vermindert het totale gewicht van de toepassing..

4Verbeterde dynamische reactie: permanente magneetmotoren hebben meestal een snellere dynamische reactie in vergelijking met andere motortypen.met een vermogen van meer dan 50 W,.

5. Verminderd onderhoud: permanente magneetmotoren hebben minder onderdelen in vergelijking met andere motorsoorten, wat resulteert in minder onderhoud.er is geen behoefte aan regelmatige borstel vervanging of commutator onderhoudDit leidt tot lagere onderhoudskosten en verhoogde betrouwbaarheid.

6Een breed snelheidsbereik: permanente magneetmotoren kunnen op een breed bereik van snelheden werken, van lage tot hoge snelheden, zonder afbreuk te doen aan efficiëntie of prestaties.Deze veelzijdigheid maakt ze geschikt voor een verscheidenheid aan toepassingen, met inbegrip van zowel machines met lage snelheid als machines met hoge snelheid.

Het is belangrijk op te merken dat de specifieke voordelen van permanente magneetmotoren kunnen variëren afhankelijk van de toepassing en het specifieke ontwerp en de configuratie van de motor.hun hoge efficiëntie, compactheid, vermogendichtheid en lage onderhoudsvereisten maken ze een voorkeurkeuze in veel industriële, commerciële en automobieltoepassingen.

Toepassing:

Permanente magneet synchrone motoren kunnen worden gecombineerd met frequentiekonverters om het beste openloop-snelheidsregelsysteem te vormen.die op grote schaal is gebruikt voor snelheidsregelaars in de petrochemische industrie, chemische vezels, textiel, machines, elektronica, glas, rubber, verpakking, drukwerk, papierproductie, drukwerk en verf, metallurgie en andere industrieën.

Een permanente magneetmotor (ook PM genoemd) kan in twee hoofdcategorieën worden onderverdeeld: interne permanente magneet (IPM) en oppervlakte permanente magneet (SPM).Beide soorten genereren magnetische stroom door de permanente magneten die aan of in de rotor zijn bevestigd.

SPM

BESCHIKKINGSVAN DURENDE MAGNET

Een type motor waarin permanente magneten aan de rotoromtrek zijn bevestigd.

SPM-motoren hebben magneten aan de buitenkant van het rotoroppervlak bevestigd, hun mechanische sterkte is zo zwakker dan die van de IPM.De verzwakte mechanische sterkte beperkt het maximale veilige mechanische toerental van de motorBovendien vertonen deze motoren een zeer beperkte magnetische uitsteeksel (Ld ≈ Lq).Vanwege de bijna eenheidsverhouding, SPM-motorontwerpen zijn aanzienlijk, zo niet volledig, afhankelijk van de magnetische koppelcomponent om koppel te produceren.

IPM

Inwendige permanente magneet

Een motor met een rotor met permanente magneten wordt IPM genoemd.

IPM-motoren hebben een permanente magneet ingebed in de rotor zelf.met een vermogen van niet meer dan 10 WDeze motoren worden ook gedefinieerd door hun relatief hoge magnetische uitsteeksverhouding (Lq > Ld).een IPM-motor kan koppel genereren door gebruik te maken van zowel de magnetische als de terughoudende koppelcomponenten van de motor.

Waarom zou u een IPM-motor kiezen in plaats van een SPM?

1Een hoog koppel wordt bereikt door naast het magnetisch koppel ook het retentiekopel te gebruiken.

2IPM-motoren verbruiken tot 30% minder stroom dan conventionele elektromotoren.

3De mechanische veiligheid wordt verbeterd doordat de magneet, in tegenstelling tot bij een SPM, niet loskomt door middel van centrifuge kracht.

4Het kan reageren op hogesnelheidsrotatie van de motor door de twee soorten koppel te regelen met behulp van vectorcontrole.

Borstelloze permanente magneet (PM) -motoren werken met een wisselstroomtoevoer en worden daarom vaak PMAC-motoren genoemd.Door het gebruik van permanente magneten is de noodzaak van geleiders (rotorbalken) weggenomen, zodat rotorverliezen worden uitgeslotenVoor kleine motoren is het rendement van de PM-motor misschien 10% tot 15% hoger dan voor oudere motoren.motoren met standaarddoeltreffendheid bij hetzelfde laadpuntDeze efficiëntieverbeteringen gelden voor het gehele bereik van typische motorbelastingen.

Hoe kan het rendement van de motor worden verbeterd?

Om de efficiëntie van de motor te verbeteren, is het essentieel om het verlies van de motor te verminderen.voor een wisselstroom-asynchrone motor, gaat de stroom door de stator- en rotorwikkelingen, waardoor koperverlies en geleiderverlies ontstaat, terwijl het magnetisch veld in het ijzer is.Het veroorzaakt wervelstromen die hysteresis verliezen., zullen hoge harmonieën van het luchtmagnetisch veld verliezen veroorzaken bij de lading, en er zullen slijtageverliezen optreden bij de rotatie van lagers en ventilatoren.

Om het verlies van de rotor te verminderen, kunt u de weerstand van de rotorwinding verminderen, een relatief dikke draad met een lage weerstand gebruiken of het doorsnedegebied van de rotorgleuf vergroten.- Natuurlijk.De huidige asynchrone motoren bestaan voornamelijk uit aluminium rotoren, die in de eerste plaats worden gebruikt voor de productie van elektrische motoren.Dus de efficiëntie is niet zo hoog..

Evenzo is er koperverlies op de stator, wat de slotface van de stator kan vergroten, de volledige slotverhouding van de stator slot kan vergroten en de eindlengte van de stator winding kan verkorten.Als een permanente magneet wordt gebruikt om de stator winding te vervangenHet is duidelijk dat de efficiëntie kan worden verbeterd, wat de fundamentele reden is waarom de synchrone motor efficiënter is dan de asynchrone motor.

Voor het ijzerverlies van de motor kunnen hoogwaardige siliciumplaten worden gebruikt om het verlies van hysteresis te verminderen of de lengte van de ijzerkern kan worden verlengd.die de magnetische fluxdichtheid kan verminderenHet warmtebehandelingsproces is bovendien van cruciaal belang.

De ventilatieprestaties van de motor zijn belangrijker.De overeenkomstige koelstructuur of aanvullende koelmethode kan worden gebruikt om het wrijvingsverlies te verminderen.

Hoogordeharmonica veroorzaken verdwaalde verliezen in de wikkeling en de ijzeren kern, wat de statorwikkeling kan verbeteren en de generatie van hoogordeharmonica kan verminderen.Isolatiebehandeling kan ook worden uitgevoerd op het oppervlak van de rotor slot, en magnetische slot modder kan worden gebruikt om het effect van de magnetische slot te verminderen.

Vanwege de noodzaak van een aandrijving of een controller zijn PMAC-motoren met variabele snelheid veel duurder dan Premium Efficiency-inductiemotoren met constante snelheid.evenzo zijn gelijkwaardige vervangingen voor een elektronische pulsbreedte gemoduleerde variabele frequentiedruk (VFD) voor het besturen van een nieuwe Premium Efficiency-omvormermotorBij vervanging van motoren met een constante snelheid in toepassingen met een variabele stroomde energiebesparingen als gevolg van de variabele toerentalcapaciteit van de PMAC-motor zullen de besparingen als gevolg van het verhoogde rendement van de motor zelf aanzienlijk overschrijden;Permanente magneetmotoren zorgen voor een verbeterde efficiëntie over hun gehele werkingsbereik en voldoen aan of overtreffen de IE4-efficiëntiestandaarden van de Internationale Elektrotechnische Commissie (IEC).
