Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 500-5000/set
Verpakking Details: Zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |

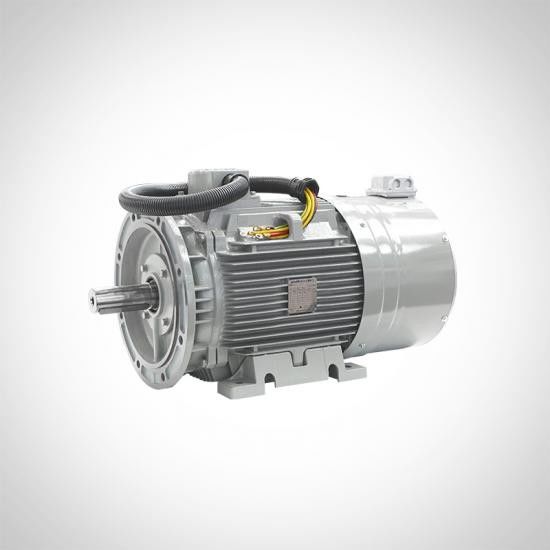

Direct aangedreven PM-motor voor roterende schroefluchtcompressor |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Installatie: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Polen: |
2,4,6,8,10 |
Vermogensklasse: |
5.5-3000kw |
Voltage: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Kadergrootte: |
Van H112 aan H450 |
Controlewijze: |
De Vectorcontrole van de Invertor Open Lijn |
Naam: |
Direct aangedreven PM-motor voor roterende schroefluchtcompressor |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Installatie: |
IMB3 IMB5 IMB35 |
Fase: |
fase 3 |
Polen: |
2,4,6,8,10 |
Vermogensklasse: |
5.5-3000kw |
Voltage: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Kadergrootte: |
Van H112 aan H450 |
Controlewijze: |
De Vectorcontrole van de Invertor Open Lijn |
Productparameters:
| Model | Geschatte macht (kW) | Nominale spanning (V) | Geschatte stroom (A) | Geschatte snelheid (r/min) | Efficiency (%) | Machtsfactor | Geschatte frequentie (Herz) | De dienstfactor |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0,96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z22518 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z22518 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z22518 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| Tyc-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| Tyc-200-3000-Z25018 | 220 | 359 | 97.0 | |||||
| Tyc-200-3000-Z25018 | 250 | 408 | 97.0 |
| Kadergrootte | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| Mechanische Eigenschappen | |||||||||||
| Kader/Beëindigenschild /Terminal-dozen |
Materiaal | Gietijzer | |||||||||
| Steun | B3/B35 | ||||||||||
| IP Rang | IP23 | ||||||||||
| Het koelen Methode | IC01 (ODP) | ||||||||||
| Aarde | Binnen de bedradingsdekking en de machinebasis | ||||||||||
| Lager | Stoflaken/ontruiming | ZZ/C3 | /C3 | ||||||||
| Dragende moeilijke situatie | DE-moeilijke situatie, NDE met de wasmachine van de Golflente | ||||||||||
| DE-moeilijke situatie lagers |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| NDE-moeilijke situatie lagers |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Smering |
Materiaal | N2 VAN ESSO UNIREX | |||||||||
| Olieleiding | / | Beëindigenschild het oli?en apparaat | pijp | ||||||||
| stop | Met rubber blinde dekking voor vervoer en opslag | ||||||||||
| Schacht | Materiaal | Steel45# | |||||||||
| B | |||||||||||
| trillingsgrens (mm/s) |
1.6 | 2.2 | |||||||||
| Saldo | 1/2 zeer belangrijke G2.5-rang | ||||||||||
Naambord |
Materiaal |
Aluminiumlegering | |||||||||
| Elektroprestaties | |||||||||||
| Voltage | 380/400V (or440/460V) drie terminals | ||||||||||
Het winden |
Materiaal | hoge zuiverheidskoper | |||||||||
| Het onderdompelen methode |
VPI en het drogen | ||||||||||
Isolatierang |
155(F) | ||||||||||
| De dienstfactor | 1.0/1.2/1.3 | ||||||||||
| stator en rotor laminering |
siliciumstaal | ||||||||||
| permanente magneet | NdFeB | ||||||||||
Productomschrijving:
De TYC-van de de zeldzame aarde permanente magneet van de reeks ultra-hoog-efficiency synchrone motor die de IE4-efficiencynorm overschrijdt is de recentste speciale die motor voor compressoren door ons bedrijf worden ontwikkeld. Het keurt krachtige zeldzame aarde goed de permanente magneetmaterialen en de technologie van de frequentieomzetting, zonder codeur vectorcontrole, in werking stellen en een magnetische staalstructuur hebben. , heeft de voordelen van hoog rendement, betrouwbare verrichting en goede installatieuitwisselbaarheid.
| B3/B35 grootte | Universele grootte | ||||||||||||||
| Kadergrootte | A | Aa | Ab | B | BB | Ha | H | K | C | AC | ADVERTENTIE | BS | KK | L | |
| 3000rpm | 1500rpm | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Universele grootte (轴伸) | B35/B5/V1 grootte | ||||||||||||||||
| Kadergrootte | D | E/DE | F | G | GD | N | M | P | S | T | R | La | |||||
| 3000 t/min |
1500 t/min |
3000 t/min |
1500 t/min |
3000 t/min |
1500 t/min |
3000 t/min |
1500 t/min |
3000 t/min |
1500 t/min |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
