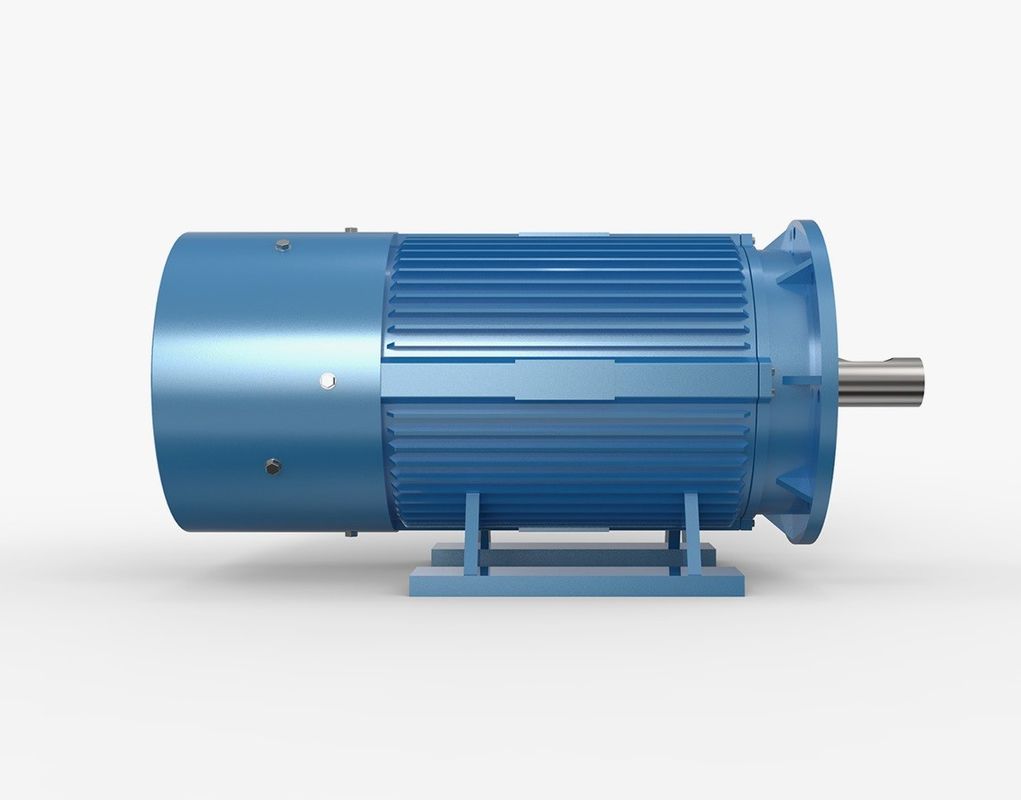

IE4 IE5 Driefasige directe aandrijving Permanente magneet wisselstroommotor

Voordelen van PMSM-motoren:
- Ik weet het niet.
Hoge efficiëntie
Dit geldt met name bij lagere snelheden. De permanente magneetmotor heeft geen stroom nodig die aan de rotor wordt geleverd om het rotorveld te genereren.dus het elimineren van de rotor verliezen bijna volledigIn vergelijking met inductie- of retentiemotoren vereist het ook lagere stroom op de stator en heeft het een grotere vermogen, wat leidt tot kleinere stroomopnames op de controller.en het verhogen van de algehele efficiëntie van het aandrijfsysteem.

Het rijden met lagere snelheden met een hoger rendement dan een inductiemotor kan de noodzaak van een snelheidsverlagende transmissie wegnemen, waardoor de complexiteit van de mechanische regeling wordt weggenomen.

Constante koppel
Dit type motor kan constant koppel genereren en vol koppel behouden bij lage snelheden.

Grootte
De kleinere grootte, het lichte gewicht en de minder grote spoel zorgen voor een hogere vermogendichtheid.

Kosteneffectief
Door de afwezigheid van borstels worden de onderhoudskosten verlaagd.

Minimale warmte
In PMSM wordt de warmte op de stator spoelen gegenereerd en er zijn geen borstels en slechts minimale warmte gegenereerd op de rotor, waardoor de koeling van de motor wordt vergemakkelijkt.Omdat ze koeler draaien dan inductiemotoren., wordt de betrouwbaarheid en levensduur van de motor verhoogd.

Versnellingsbereik
Dit type motor kan een breed snelheidsbereik hebben met behulp van Field Weakening en kan tijdens constant koppel gebruik maken van de MTPA-registratie.

Permanente magneet AC (PMAC) -motoren hebben een breed scala aan toepassingen, waaronder:

Industriële machines: PMAC-motoren worden gebruikt in een verscheidenheid aan toepassingen van industriële machines, zoals pompen, compressoren, ventilatoren en werktuigen.en nauwkeurige controle, waardoor ze ideaal zijn voor deze toepassingen.

Robotica: PMAC-motoren worden gebruikt in robotica- en automatiseringstoepassingen, waar ze een hoge koppeldichtheid, nauwkeurige besturing en hoge efficiëntie bieden.met een vermogen van niet meer dan 50 W.

HVAC-systemen: PMAC-motoren worden gebruikt in verwarmings-, ventilatie- en airconditioningsystemen (HVAC), waar ze een hoge efficiëntie, nauwkeurige controle en een laag geluidsniveau bieden.Ze worden vaak gebruikt in ventilatoren en pompen in deze systemen.

Permanente magneet synchrone motoren met interne magneten: Maximaal energieverbruik

De permanente magneet synchrone motor met interne magneten (IPMSM) is de ideale motor voor tractie toepassingen waarbij het maximale koppel niet optreedt bij maximale snelheid.Dit type motor wordt gebruikt in toepassingen die een hoge dynamiek en overbelasting vereisenHet is ook de perfecte keuze als u ventilatoren of pompen in het IE4 en IE5 bereik wilt bedienen.mits je het bedient met de juiste variabele frequentiedruk.

Onze op de motor gemonteerde variabele frequentiedrivers gebruiken een geïntegreerde besturingsstrategie op basis van MTPA (Maximum Torque per Ampere).Dit stelt u in staat om uw permanente magneet synchrone motoren te bedienen met maximale energie-efficiëntieDe overbelasting van 200%, het uitstekende startmoment en het uitgebreide toerentalbereik maken het ook mogelijk om de motorkwaliteit optimaal te benutten.Voor een snelle terugwinning van de kosten en de meest efficiënte controleprocessen.

IPM-motorkenmerken (intern permanente magneet):

Hoog koppel en hoog rendement
Hoog koppel en hoog vermogen worden bereikt door naast het magnetisch koppel ook weerstandskoppel te gebruiken.

Energiebesparende werking
Het verbruikt tot 30% minder stroom dan conventionele SPM-motoren.

Veiligheid
Aangezien de permanente magneet is ingebed, wordt de mechanische veiligheid verbeterd, omdat de magneet, in tegenstelling tot bij een SPM, niet losgaat vanwege de centrifugale kracht.

Synchrone motoren met vaste magneet en met externe magneten voor klassieke servo-toepassingen

Permanente magneet synchrone motoren met externe magneten (SPMSM) zijn ideale motoren wanneer u hoge overbelastingen en snelle versnelling nodig hebt, bijvoorbeeld in klassieke servo-toepassingen.Het langwerpige ontwerp resulteert ook in een lage massa traagheid en kan optimaal worden geïnstalleerdEen nadeel van het systeem dat bestaat uit SPMSM en variabele frequentiedruk is echter de daarmee verbonden kosten, aangezien vaak gebruik wordt gemaakt van dure plugtechnologie en hoogwaardige encoders.

Hernieuwbare energiesystemen: PMAC-motoren worden gebruikt in hernieuwbare energiesystemen, zoals windturbines en zonne-trackers, waar ze een hoge efficiëntie, een hoge vermogendichtheid en een precieze besturing bieden.Ze worden vaak gebruikt in generatoren en tracking systemen in deze systemen.

Medische apparatuur: PMAC-motoren worden gebruikt in medische apparatuur, zoals MRI-machines, waar ze een hoge koppeldichtheid, nauwkeurige controle en lage geluidsniveaus bieden.Ze worden vaak gebruikt in de motoren die de bewegende onderdelen in deze machines aandrijven.

Een paar kleine problemen die makkelijk over het hoofd worden gezien met de motor:

1Waarom is de motor niet geschikt voor lichte belasting?

Wanneer de motor met een lichte belasting rijdt, veroorzaakt deze:

(1) De vermogensfactor van de motor is laag;

(2) De motor heeft een laag rendement.

(3) Het zal leiden tot verspilling van de apparatuur en een oneconomische werking.

2Waarom kan de motor niet starten in een koude omgeving?

Overmatig gebruik van de motor bij lage temperaturen zal leiden tot:

(1) Motorisolatie scheuren;

(2) Lagers met vetvriezer;

(3) Het soldeerpoeder van de draadverbinding is poedervormig.

Daarom moet de motor worden verwarmd en in een koude omgeving worden opgeslagen en moeten de wikkels en lagers worden gecontroleerd voordat ze worden gebruikt.

3Waarom kan een 60Hz motor geen 50Hz voedingsbron gebruiken?

Wanneer de motor wordt ontworpen, werkt het siliciumplaatje over het algemeen in het verzadigingsgebied van de magnetiseringscurve.Vermindering van de frequentie zal de magnetische stroom en de excitatie stroom te verhogenIn ernstige gevallen wordt de temperatuur van de motor verhoogd door een toename van de motorstroom en het koperverbruik, wat uiteindelijk zal leiden tot een toename van de temperatuur van de motor.de motor kan verbranden door oververhitting van de spoel.

4.Zwakke start van de motor

De zachte start heeft een beperkt energiebesparend effect, maar kan de impact van de start op het elektriciteitsnet verminderen en kan ook een soepele start bereiken om de motorunit te beschermen.Volgens de theorie van energiebehoud, door de toevoeging van een relatief complex besturingscircuit, bespaart een zachte start niet alleen geen energie, maar verhoogt het ook het energieverbruik.Maar het kan de startstroom van het circuit verminderen en een beschermende rol spelen.

Hoe kies ik een driefasige permanente magneet synchrone motor?

De keuze van een driefasige permanente magneet synchrone motor vereist rekening te houden met verschillende factoren, waaronder het vermogen van de motor, de snelheid, de materialen, het productieproces, enzovoort.

Motorvermogen

Het vermogen van de motor is een belangrijke parameter van de motor, die het maximale uitgangsvermogen van de motor en de toepasselijke scène bepaalt.u moet het vermogen bereik van de motor te bepalen volgens de werkelijke vraag en selecteer het juiste motor type en parameters.

Motor snelheid

De motordrapsnelheid is ook een factor die in aanmerking moet worden genomen bij de selectie.en het is noodzakelijk om het snelheidsbereik van de motor te bepalen volgens de werkelijke behoeften en het juiste motortype en de juiste parameters te selecteren.

Motormateriaal

Het motormateriaal is een van de belangrijke factoren bij het ontwerp en de selectie van de motor.magneten, isolatiematerialen, enz. bij de selectie van synchrone motoren met driefasige permanente magneten,het is noodzakelijk geschikte motormaterialen te kiezen en passende verwerkingstechnologieën en kwaliteitscontrolemaatregelen te nemen.

Vervaardigingsproces

Bij het selecteren van synchrone motoren met een driefasige permanente magneet moeten de volgende factoren worden meegenomen:het is noodzakelijk passende productieprocessen en kwaliteitscontrolemaatregelen te nemen om ervoor te zorgen dat de prestaties en kwaliteit van de motor aan de voorschriften voldoen;.

Toekomstige vooruitzichten

In het technisch opzicht zullen de ontwerptechnologie en de productietechnologie van synchrone driefasige permanente magneetmotoren in de toekomst voortdurend worden verbeterd en geüpgraded.Nieuwe materialen kunnen de prestaties en de levensduur van de motor verbeterenDe verbetering van de motorbesturingstechnologie kan een nauwkeurigere besturing en een hogere efficiëntie realiseren.Vooruitgang in de motorsensortechnologie kan de metings- en besturingsnauwkeurigheid van de motor verbeteren, zodat de prestaties van de motor verder kunnen worden verbeterd.

Het toepassingsgebied van de driefasige synchrone magnetmotoren met permanente magneten zal zich blijven uitbreiden en verdiepen.De toepassing van synchrone motoren met driefasige permanente magneten op het gebied van industriële automatisering zal zich blijven uitbreidenIn de toekomst zullen de synchrone motoren met driefasige permanente magneten efficiënter, nauwkeuriger en betrouwbaarder zijn.het bieden van betere oplossingen voor verschillende industrieën.
