Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 set
Prijs: USD 500-5000/set
Verpakking Details: Zeevaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |

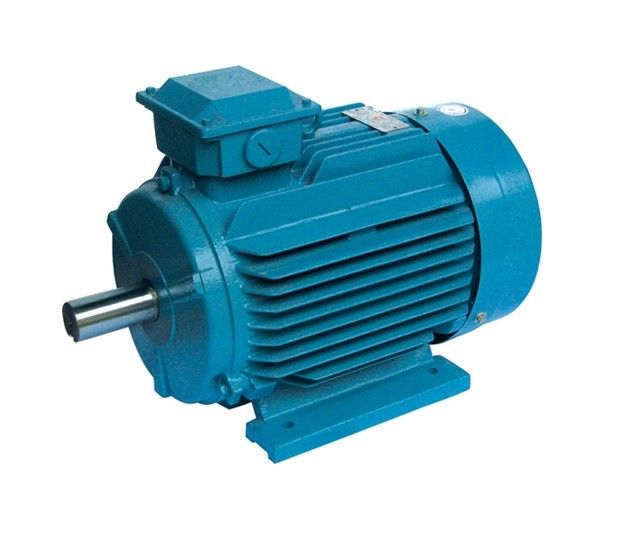

Industrieel gebruik Permanente magneet Synchrone elektromotor Fabrikant |
Stroom: |
Airconditioning |
Materiaal: |
NdFeB van zeldzame aard |
Installatie: |
IMB3 IMB5 IMB35 |
Fase: |
Fase 3 |
Pools: |
2,4,6,8,10 |
Vermogensbereik: |
5.5-3000kw |
Spanning: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Grootte van het frame: |
Van H112 tot en met H450 |
Controlemodus: |
Inverter Open Loop Vector Control |
Naam: |
Industrieel gebruik Permanente magneet Synchrone elektromotor Fabrikant |
Stroom: |
Airconditioning |
Materiaal: |
NdFeB van zeldzame aard |
Installatie: |
IMB3 IMB5 IMB35 |
Fase: |
Fase 3 |
Pools: |
2,4,6,8,10 |
Vermogensbereik: |
5.5-3000kw |
Spanning: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Grootte van het frame: |
Van H112 tot en met H450 |
Controlemodus: |
Inverter Open Loop Vector Control |
Productparameters:
| Model | Nominaal vermogen ((KW) | Nominale spanning ((V) | Nominale stroom ((A) | Nominale snelheid ((r/min) | Efficiëntie (%) | Vermogensfactor | Nominale frequentie ((Hz) | Servicefactor |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| Grootte van het frame | 132 | 160 | 180 | 200 | 225 | 250 M/l | 280 M/l | ||||
| Mechanische eigenschappen | |||||||||||
| Raam/eindschild /Terminale dozen |
Materiaal | Gegooid ijzer | |||||||||
| Montage | B3/B35 | ||||||||||
| IP-klasse | IP23 | ||||||||||
| Koelmethode | IC01(ODP) | ||||||||||
| Aarde | Binnen de bedrading en de machinebasis | ||||||||||
| Lagers | Stofbedekking/afscherming | ZZ/C3 | /C3 | ||||||||
| Beugelbevestiging | DE fix, NDE met Wave veerwasser | ||||||||||
| DE fix Lagers |
3000 t/min | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 500 rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| NDE-oplossing Lagers |
3000 t/min | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 500 rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Glijmiddel |
Materiaal | ESSO UNIREX N2 | |||||||||
| Oliepijp | / | Eindschild-olie-apparaat | pijpen | ||||||||
| Plug | met een diameter van niet meer dan 50 mm | ||||||||||
| Schacht | Materiaal | Staal 45# | |||||||||
| B-type | |||||||||||
| vibratiegrens (mm/s) |
1.6 | 2.2 | |||||||||
| Gewicht | 1/2 sleutel G2,5-klasse | ||||||||||
Naamplaat |
Materiaal |
Aluminiumlegering | |||||||||
| Elektrische prestaties | |||||||||||
| Spanning | 380/400V (of 440/460V) drie eindpunten | ||||||||||
Wikkelen |
Materiaal | koper van hoge zuiverheid | |||||||||
| Dompelen methode |
VPI en drogen | ||||||||||
Isolatiegraad |
155(F) | ||||||||||
| Servicefactor | 1.0/1.2/1.3 | ||||||||||
| stator en rotor laminatie |
siliciumstaal | ||||||||||
| permanente magneet | NdFeB | ||||||||||
Productbeschrijving:
De TYC-serie ultra-ultra-hoge efficiëntie zeldzame aarde permanente magneet synchrone motor die de IE4 efficiëntie standaard overschrijdt is de nieuwste speciale motor voor compressoren ontwikkeld door ons bedrijf.Het neemt hoogwaardige zeldzame aard permanente magneetmaterialen en frequentiekonversie technologie, werkt zonder encodervectorcontrole en heeft een magnetische staalstructuur. , heeft de voordelen van een hoge efficiëntie, betrouwbare werking en een goede uitwisselbaarheid van installaties.
| Grootte B3/B35 | Universele afmetingen | ||||||||||||||
| Grootte van het frame | Een | AA | AB | B. | BB | HA | H | K | C | Airconditioning | AD | BS | KK | L | |
| 3000 t/min | 500 rpm | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160 liter | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200 liter | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Unieke afmetingen | B35/B5/V1 maat | ||||||||||||||||
| Grootte van het frame | D | E/DE | F | G | GD | N | M | P | S | T | R | LA | |||||
| 3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160 liter | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200 liter | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450 j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
Beginsel van permanente magneetmotoren:
Een permanente magneetmotor is een apparaat dat permanente magneten gebruikt om een magnetisch veld te genereren voor de rotatie van de motor.Een spoel op de stator wordt aangedreven met elektrische stroom om een roterend magnetisch veld te producerenDe permanente magneten op de rotor worden op hun beurt aangetrokken door het roterende magnetisch veld en volgen het.een continue roterende beweging kan worden geproduceerd in de rotorPermanente magneetmotoren worden gekenmerkt door een hoge efficiëntie, een hoge vermogendichtheid en een snelle reactie.
