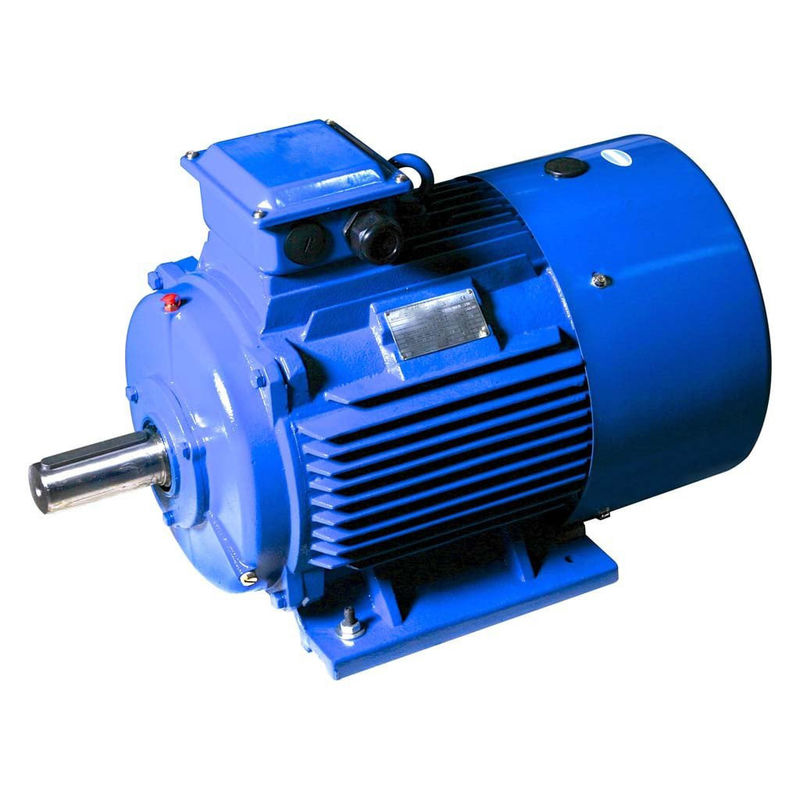

Van de de Motor Hoge Macht 10kw van de Sensorlesscontrole 8kw 15kw PMSM Permanente de Magneetmotor

Verschillen tussen de Permanente Magneetmotor en Asynchrone Motor

01. Rotorstructuur

Asynchrone motor: De rotor bestaat uit een ijzerkern en het winden, hoofdzakelijk een eekhoorn-kooi en wire-wound rotoren. Wordt een eekhoorn-kooi rotor gegoten met aluminiumbars. Het magnetische veld van de aluminiumbar die de stator snijdt drijft de rotor.

PMSM-Motor: De permanente magneten worden ingebed in de rotor magnetische polen, en om gedreven te roteren door het roterende die magnetische veld in de stator volgens het principe van magnetische polen van dezelfde fase wordt geproduceerd die verschillende weerzin aantrekt.

02. Efficiency

Asynchrone motoren: Behoefte om stroom van de netopwinding te absorberen, die in een bepaalde hoeveelheid energieverlies, motor reactieve stroom, en lage machtsfactor resulteert.

PMSM-Motor: Het magnetische veld wordt verstrekt door permanente magneten, vergt de rotor geen opwindende stroom, en de motorefficiency is beter.

03. Volume en Gewicht

Het gebruik van krachtige permanente magneetmaterialen maakt het magnetische veld van het luchthiaat van permanente magneet synchrone motoren groter dan dat van asynchrone motoren. De grootte en het gewicht worden verminderd vergeleken bij asynchrone motoren. Het zal één of twee kadergrootte lager dan asynchrone motoren zijn.

04. Motor Beginnende Stroom

Asynchrone motor: Het is direct begonnen door de elektriciteit van de machtsfrequentie, en de beginnende stroom is groot, wat 5 tot 7 keer de geschatte stroom kan bereiken, die een grote invloed op het machtsnet in een moment heeft. De grote beginnende stroom veroorzaakt de het voltagedaling van de lekkageweerstand van de stator die windt te stijgen, en de beginnende torsie is kleine zo op zwaar werk berekende aanvang kan niet worden bereikt. Zelfs als de omschakelaar wordt gebruikt, kan het slechts binnen de nominaal vermogen huidige waaier beginnen.

PMSM-Motor: Het wordt gedreven door een specifiek controlemechanisme, dat de nominaal vermogenbehoeften van het reductiemiddel niet heeft. De daadwerkelijke beginnende stroom is klein, wordt de stroom geleidelijk aan verhoogd volgens de lading, en de beginnende torsie is groot.

05. Machtsfactor

De asynchrone motoren hebben een lage machtsfactor, moeten zij een hoop van reactieve stroom van het machtsnet absorberen, zal de grote beginnende stroom van asynchrone motoren een effect op korte termijn op het machtsnet veroorzaken, en het gebruik op lange termijn zal bepaalde schade aan de het materiaal en transformatoren van het machtsnet veroorzaken. Het is noodzakelijk om de eenheden van de machtscompensatie toe te voegen en reactieve machtscompensatie uit te voeren om de kwaliteit van het machtsnet te verzekeren en de materiaalkostengebruik te verhogen.

Er is geen veroorzaakte stroom in de rotor van de permanente magneet synchrone motor, en de machtsfactor van de motor is hoog, wat de kwaliteitsfactor van het machtsnet verbetert en de behoefte elimineert om een compensator te installeren.

06. Onderhoud

De asynchrone motor + reductiemiddelenstructuur zal trilling, hitte, hoog mislukkingstarief, grote smeermiddelconsumptie, en hoge handonderhoudskosten produceren; het zal bepaalde onderbrekingsverliezen veroorzaken.

De Permanente magneet synchrone motor in drie stadia drijft direct het materiaal. Omdat het reductiemiddel wordt geëlimineerd, is de snelheid van de motoroutput laag, is het mechanische lawaai laag, is de mechanische trilling klein, en het mislukkingstarief is laag. Het volledige aandrijvingssysteem is bijna onderhoud-vrij.

EMF en Torsievergelijking

In een synchrone machine, gemiddelde wordt EMF die per fase wordt veroorzaakt genoemd dynamisch veroorzaakt EMF in een synchrone motor, is de stroombesnoeiing door elke leider per revolutie Pϕ Weber

Dan is de tijd wordt gevergd om één revolutie voltooid te zijn 60/N-seconde die

Gemiddelde EMF die per leider wordt veroorzaakt kan worden berekend door te gebruiken

(PϕN/60) x Zph = (PϕN/60) x 2Tph

Waar Tph = Zph/2

Daarom gemiddelde is EMF per fase,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

Waar Tph = nr. Van draaien in reeks per fase worden verbonden die

ϕ = stroom/pool in Weber

P= nr. Van polen

F=frequentie in Herz

Zph= nr. Van leiders die in reeks per fase worden verbonden. = Zph/3

De EMF vergelijking hangt van de rollen en de leiders op de stator af. Voor deze motor, worden de distributiefactor Kd en de hoogtefactor KP ook overwogen.

Vandaar, E = 4 x ϕ x F x Tph xKd x KP

De torsievergelijking van een permanente magneet synchrone motor wordt gegeven als,

T = (3 x Eph x Iph x sinβ)/ωm

De permanente magneetac (PMAC) motoren hebben een brede waaier van toepassingen met inbegrip van:

Industriële Machines: PMAC-de motoren worden gebruikt in een verscheidenheid van industriële machinestoepassingen, zoals pompen, compressoren, ventilators, en werktuigmachines. Zij bieden hoog rendement, hoge machtsdichtheid, en nauwkeurige controle aan, die tot hen maken ideaal voor deze toepassingen.

Robotica: PMAC-de motoren worden gebruikt in robotica en automatiseringstoepassingen, waar zij hoge torsiedichtheid, nauwkeurige controle, en hoog rendement aanbieden. Zij worden vaak gebruikt in robotachtige wapens, tangen, en andere systemen van de motiecontrole.

HVAC-Systemen: PMAC-de motoren worden gebruikt in het verwarmen, ventilatie, en airconditionings (HVAC) systemen, waar zij hoog rendement, nauwkeurige controle, en niveaus met geringe geluidssterkte aanbieden. Zij worden vaak gebruikt in ventilators en pompen in deze systemen.

Duurzame energiesystemen: PMAC-de motoren worden gebruikt in duurzame energiesystemen, zoals windturbines en zonnedrijvers, waar zij hoog rendement, hoge machtsdichtheid, en nauwkeurige controle aanbieden. Zij worden vaak gebruikt in de generators en de volgende systemen in deze systemen.

Medische apparatuur: PMAC-de motoren worden gebruikt in medische apparatuur, zoals MRI-machines, waar zij hoge torsiedichtheid, nauwkeurige controle, en niveaus met geringe geluidssterkte aanbieden. Zij worden vaak gebruikt in de motoren die de bewegende delen in deze machines drijven.

SPM tegenover IPM

Een PM motor kan in twee hoofdcategorieën worden gescheiden: motoren van de oppervlakte de permanente magneet (SPM) en binnenlandse permanente magneetmotoren (IPM). Geen van beide type van motorontwerp bevat rotorbars. Beide types produceren magnetische stroom door de permanente magneten die aan of binnen van de rotor worden gehecht.

SPM-de motoren hebben magneten die aan de buitenkant van de rotoroppervlakte worden gehecht. Wegens deze mechanische steun, is hun mechanische sterkte zwakker dan dat van IPM motoren. De verzwakte mechanische sterkte beperkt de maximum veilige mechanische snelheid van de motor. Bovendien beperkte het deze motorententoongestelde voorwerp zeer magnetische saliency (LD ≈ Lq). De inductantiewaarden die bij de rotorterminals zijn worden gemeten verenigbaar ongeacht de rotorpositie. Wegens de dichtbijgelegen verhouding van eenheidssaliency, SPM-beduidend vertrouwen de motorontwerpen, als niet volledig, op de magnetische torsiecomponent om torsie te veroorzaken.

IPM de motoren hebben een permanente magneet ingebed in de rotor zelf. In tegenstelling tot hun SPM-tegenhangers, maakt de plaats van de permanente magneten IPM mechanisch motoren zeer geluid, en geschikt om bij zeer hoge snelheden te werken. Deze motoren worden ook bepaald door hun vrij hoge magnetische saliencyverhouding (Lq > LD). wegens hun magnetische saliency, heeft een IPM motor de capaciteit om torsie te produceren door zowel de uit componenten van de magnetische als tegenzintorsie van de motor voordeel te halen.

LUF die/van PM motoren intensifiëren verzwakken

LUF in een permanente magneetmotor wordt geproduceerd door de magneten. Het stroomgebied volgt een bepaalde weg, die zich kan worden opgevoerd of verzetten. Het opvoeren van of het intensifiëren van het stroomgebied zal de motor toestaan om torsieproductie tijdelijk te verhogen. Het verzetten vanzich het stroomgebied zal het bestaande magneetgebied van de motor ontkennen. Het verminderde magneetgebied zal torsieproductie beperken, maar vermindert het voltage achter-emf. Het verminderde voltage achter-emf bevrijdt omhoog het voltage om de motor te duwen om bij hogere outputsnelheden te werken. Beide soorten verrichting vereisen extra motorstroom. De richting van de motorstroom over de D-as, die door het motorcontrolemechanisme wordt verstrekt, bepaalt het gewenste effect.

Een paar kleine problemen die gemakkelijk over de motor worden overzien:

1. Waarom kan niet General Motors op plateaugebieden worden gebruikt?

De hoogte heeft nadelige gevolgen op de stijging van de motortemperatuur, motorcorona (hoogspanningsmotor), en commutatie van gelijkstroom-motor. De volgende drie aspecten zouden moeten worden genoteerd:

(1) hoger de hoogte, hoger de temperatuurstijging van de motor, en lager de outputmacht. Nochtans, wanneer de temperatuur met de verhoging van hoogte genoeg vermindert om de invloed van hoogte op de temperatuurstijging te compenseren, kan het nominaal vermogenvermogen van de motor onveranderd blijven;

(2) de anti-coronamaatregelen zouden moeten worden getroffen wanneer de motor met hoog voltage in het plateau wordt gebruikt;

(3) de hoogte is niet goed voor de commutatie van de gelijkstroom-motor, besteed zo aandacht aan de selectie van koolborstelmaterialen.

2. Waarom is de motor geschikt niet voor lichte ladingsverrichting?

Wanneer de motorlooppas bij een lichte lading, het zal veroorzaken:

(1) de machtsfactor van de motor is laag;

(2) de motorefficiency is laag.

(3) het zal materiaalafval en onekonomische verrichting veroorzaken.

3. Waarom kan niet de motor in een koud milieu beginnen?

Het bovenmatige gebruik van de motor in een milieu zal bij lage temperatuur veroorzaken:

(1) de barsten van de motorisolatie;

(2) het dragende vet bevriest;

(3) het soldeerselpoeder van de draadverbinding is gepoederd.

Daarom zou de motor moeten in een koud milieu worden verwarmd en worden opgeslagen, en de winding en de lagers zouden moeten worden gecontroleerd alvorens te lopen.

4. Waarom kan een 60Hz-motor geen 50Hz-voeding gebruiken?

Wanneer de motor wordt ontworpen, werkt de siliciumstaalplaat over het algemeen in het verzadigingsgebied van de magnetiseringskromme. Wanneer het voedingvoltage constant is, zal het verminderen van de frequentie de magnetische stroom en de opwindingsstroom verhogen, resulterend in een verhoging van de motorstroom en de koperconsumptie, die uiteindelijk zullen leiden tot een verhoging van de temperatuurstijging van de motor. In strenge gevallen, kan de motor worden gebrand wegens het oververhitten van de rol.

5. Motorzachte start

De zachte start heeft een beperkt energy-saving effect, maar het kan het effect verminderen van opstarten op het machtsnet, en kan een vlot begin ook bereiken om de motoreenheid te beschermen. Volgens de theorie van energiebehoud, wegens de toevoeging van een vrij complexe controlekring, bespaart een zachte start niet alleen geen energie, en verhoogt ook energieverbruik. Maar het kan de beginnende stroom van de kring verminderen en een beschermende rol spelen.
