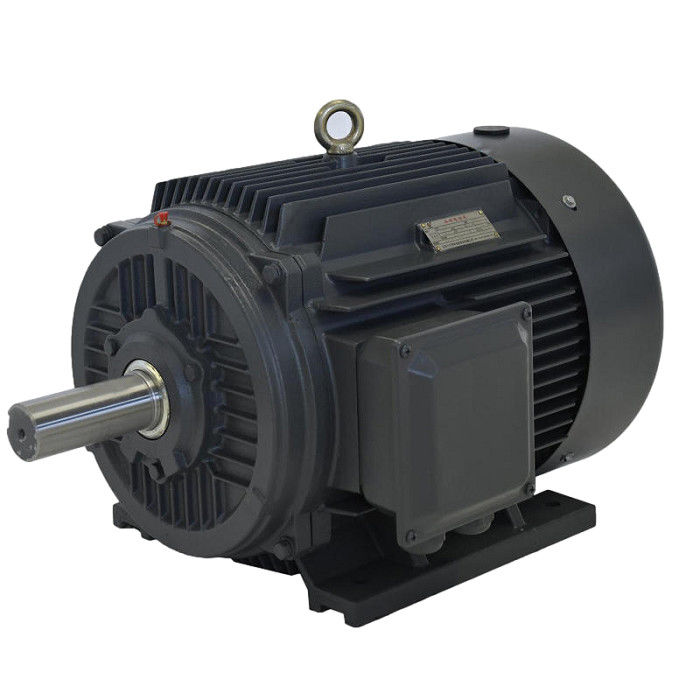

Synchrone motor met permanente magneet, gemonteerd op industriële oppervlakken

Algemene soorten synchrone motoren met permanente magneten:
Afhankelijk van de manier waarop de magneten aan de rotor zijn bevestigd en het ontwerp van de rotor, kunnen permanente magneet synchrone motoren in twee soorten worden ingedeeld:

met een vermogen van niet meer dan 50 W
In deze constructie herbergt het rotoroppervlak de magneet, waardoor het ideaal is voor hogesnelheidstoepassingen vanwege het gebrek aan robuustheid.Deze opstelling zorgt voor een consistente luchtkloof door de doorlaatbaarheid van de permanente magneet en de lucht te matchenHet vertoont geen terughoudend koppel, biedt uitstekende dynamische prestaties en is geschikt voor hogesnelheidstoestellen zoals robotica en gereedschapsdrijvingen.

Intern permanente magneet synchrone motor (IPMSM)
In deze constructie bevat de rotor van de motor een permanente magneet.Het motorkoppel van de motor komt voort uit de uitsteken van de structuur.

Kenmerken en voordelen van permanentmagneetmotoren:

De motor van de opwekkingsbron kan in twee categorieën worden onderverdeeld: permanente magneetmotor en elektrische opwekkingsmotor.Een permanente magneetmotor is een elektromotor die een magnetisch veld van een permanente magneet produceertDe meest gebruikte driefasige asynchrone motoren in de industrie en het burgerlijke gebruik, zoals Y-serie, Y2-serie, YE2-serie, YX3-serie, YB-serie, YB2-serie, enz.alle behoren tot elektrische excitatiemotorenDe producten van ENNENG Motor zijn ultra-efficiënte permanente magneet synchrone motoren.

In vergelijking met traditionele elektrische opwekkingsmotoren hebben permanente magneetmotoren, met name zeldzame aardse permanente magneetmotoren, de voordelen van eenvoudige structuur, betrouwbare werking, kleine afmetingen,lichtgewichtDe toepassing is uiterst breed en bestrijkt bijna alle gebieden van de luchtvaart, de nationale defensie, de luchtvaart, de luchtvaartindustrie, de luchtvaartindustrie, de luchtvaartindustrie, de luchtvaartindustrie en de luchtvaartindustrie.industriële en landbouwproductie, en het dagelijks leven.

De synchrone motor met permanente magneet heeft de volgende kenmerken:

• een nominale efficiëntie van 2 tot 5% hoger dan bij normale asynchrone motoren;
• Het rendement stijgt snel met de toename van de belasting.Het werkbereik met een hoog rendement is veel hoger dan dat van gewone asynchrone motoren. lichte belasting, variabele belasting en volle belasting hebben allemaal aanzienlijke energiebesparende effecten;
• een vermogen tot en met 0,95 en hoger, geen reactieve compensatie vereist;
• In vergelijking met asynchrone motoren wordt de lopende stroom met meer dan 10% verminderd.Er kunnen energiebesparende effecten van ongeveer 1% worden bereikt..
• Laag temperatuurverhoging, hoge vermogendichtheid: 20K lager dan driefasige asynchrone motortemperatuurverhoging, ontwerptemperatuurverhoging is hetzelfde en kan worden gemaakt in een kleiner volume,het besparen van efficiëntere materialen;
• Hoog startkoppel en hoge overbelastingcapaciteit: volgens de vereisten kan het worden ontworpen met een hoog startkoppel (3-5 keer) en een hoge overbelastingcapaciteit;
• Het systeem voor het regelen van de snelheid met variabele frequentie is beter in dynamische reactie en beter dan dat van asynchrone motoren.
• De installatiedimensies zijn dezelfde als die van de momenteel veelgebruikte asynchrone motoren, en het ontwerp en de selectie zijn zeer handig.
• Door de verhoging van de vermogensfactor wordt het beeldvermogen van de transformator van het voedingssysteem sterk verminderd, wat de vermogen van de transformator verbetert.en kan ook de kosten van de systeemkabel aanzienlijk verminderen (nieuw project);
• Wanneer het nieuwe project wordt gebouwd, gebruiken alle aandrijfsystemen synchrone motoren met permanente magneten. De investering in het project is in principe hetzelfde als bij het gebruik van asynchrone motoren.en het project kan na de inbedrijfstelling van het project nog steeds voordelen op het gebied van energiebesparing behalen;

In de algemene industriële sector, de vervanging van lage spanning ((380/660/1140V) high-efficiency asynchrone motoren, het systeem bespaart 5% tot 30% energie,en de hoogspannings ((6kV/10kV) asynchrone motoren met hoog rendement, bespaart het systeem 2% tot 10%.

Toepassing:

Permanente magneet synchrone motoren kunnen worden gecombineerd met frequentiekonverters om het beste openloop-snelheidsregelsysteem te vormen.die op grote schaal is gebruikt voor snelheidsregelaars in de petrochemische industrie, chemische vezels, textiel, machines, elektronica, glas, rubber, verpakking, drukwerk, papierproductie, drukwerk en verf, metallurgie en andere industrieën.

De structuur van het rotormagnetisch circuit van de permanente magneet synchrone motor is anders, dus de werkingskenmerken en het besturingssysteem van de motor zijn ook anders.Volgens de verschillende posities van de permanente magneten op de rotorDe synchrone motoren met permanente magneten kunnen hoofdzakelijk worden onderverdeeld in een oppervlakte- en een interieurmotor.de permanente magneten hebben meestal een tegelvormige vorm en bevinden zich op het buitenste oppervlak van de rotorkernHet belangrijkste kenmerk van deze motor is dat de hoofdinducties van de rechte en de rechthoekige assen gelijk zijn; de interne permanente magneet bevindt zich in de rotor,en er is een paal stuk gemaakt van ferromagnetisch materiaal tussen het buitenoppervlak van de permanente magneet en de binnenste cirkel van de stator kernHet belangrijkste kenmerk van deze permanente magneetmotor is dat de hoofdinductaantie van de rechte en de vierkantassen niet gelijk zijn.De prestaties van deze twee motoren zijn verschillend..
