Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 500-5000/set
Verpakking Details: Zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
naam: |
permanente magneet synchrone motor |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Isolatieklasse: |
V(H) |
Beschermingsrang: |
IP54 (klantgerichte IP23) |
Energierendementnormen: |
IE5 |
Controlewijze: |
Veranderlijke frequentie vectorcontrole |
Temperatuur: |
-15~+40℃ |
Polen: |
4 |
Het werkwijze: |
S1 |
naam: |
permanente magneet synchrone motor |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Isolatieklasse: |
V(H) |
Beschermingsrang: |
IP54 (klantgerichte IP23) |
Energierendementnormen: |
IE5 |
Controlewijze: |
Veranderlijke frequentie vectorcontrole |
Temperatuur: |
-15~+40℃ |
Polen: |
4 |
Het werkwijze: |
S1 |

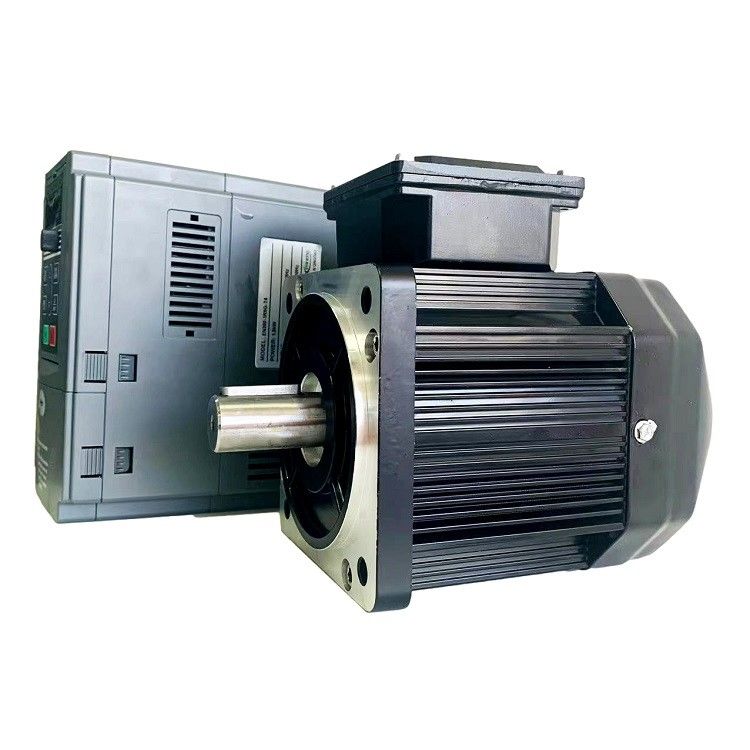

Energiezuinige zeldzame aard Permanente magneet Synchrone motor
Productbeschrijving
Synchrone motoren met variabele frequentie met een permanente magneet met een hoog rendement moeten worden gebruikt in combinatie met frequentieomzetters voor een permanente magneetmotor.De rotor van de motoren heeft een ingebouwde permanente magneet structuur, en het speciale ontwerp van de verschillende verticale en verticale as magnetische circuits maakt deze serie van motoren hebben een bepaald opvallend paal koppel.de frequentieomvormer moet de maximale koppel/stroomverhouding regelen om het werk te regelen, zodat deze serie motoren een hogere vermogensfactor hebben in het volledige toerentalbereik, een kleinere werkstroom en een lager koperverbruik.
De snelheid van de hoge-efficiëntie permanente magneet variabele frequentie synchrone motor is gesynchroniseerd met de stator roterende magnetisch veld, er is geen slip, en de slip vermogen wordt gespaard,zodat de hoge-efficiëntie permanente magneet variabele frequentie synchrone motor heeft een hoge efficiëntie en energiebesparende effect in het volledige snelheidsbereik duidelijk.
De hoge efficiëntie permanente magneet frequentie-conversie synchrone motoren worden veel gebruikt in spuitgietmachines, luchtcompressoren, buismachines, hydraulische machines, voedselmachines,cementbuismachines, plastische extruders, draadtrekmachines en farmaceutische apparatuur.
Ons bedrijf is uitgerust met een speciale bedieningskast voor deze serie producten, die kan worden aangepast volgens de vereisten van de gebruiker.
Productparameter
| Model nr. |
Spanning (V) |
Kracht (KW) |
Synchroon Versnelling (r/min) |
Torsen N.m. |
Niveau 1 Energie-efficiëntie η(%) |
Secundair Energie-efficiëntie η(%) |
Frequentie (Hz) |
| TYP132S-6 | 380 | 3 | 1000 | 28.7 | 91.8 | 87.7 | 50 |
| TYP132M1-6 | 4 | 38.2 | 92.7 | 88.8 | |||
| TYP132M2-6 | 5.5 | 52.5 | 93.4 | 89.7 | |||
| TYP160M-6 | 7.5 | 71.6 | 94.0 | 90.6 | |||
| TYP160L-6 | 11 | 105.1 | 94.5 | 91.4 | |||
| TYP180L-6 | 15 | 143.3 | 94.9 | 92.0 | |||
| TYP200L1-6 | 18.5 | 176.7 | 95.3 | 92.6 | |||
| TYP200L2-6 | 22 | 210.1 | 95.6 | 93.2 | |||
| TYP225M-6 | 30 | 286.5 | 95.8 | 93.6 | |||
| TYP250M-6 | 37 | 353.4 | 96.0 | 94.0 | |||
| TYP280S-6 | 45 | 429.8 | 96.2 | 94.4 | |||
| TYP280M-6 | 55 | 525.3 | 96.3 | 94.7 | |||
| TYP315S-6 | 75 | 716.2 | 96.4 | 95.0 | |||
| TYP315M-6 | 90 | 859.5 | 96.5 | 95.2 | |||
| TYP315L1-6 | 110 | 1050.5 | 96.5 | 95.5 | |||
| TYP315L2-6 | 132 | 1260.6 | 96.6 | 95.6 |
Werk van een synchrone motor met vaste magneet:
De werking van de permanente magneet synchrone motor is zeer eenvoudig, snel en effectief in vergelijking met conventionele motoren.De werking van PMSM is afhankelijk van het roterende magnetisch veld van de stator en het constante magnetisch veld van de rotorDe permanente magneten worden gebruikt als de rotor om constante magnetische stroom te creëren, te werken en te vergrendelen met synchrone snelheid.
De fasorgroepen worden gevormd door de wikkels van de stator met elkaar te verbinden.en dubbele en enkelvoudige fasenOm de harmonische spanningen te verminderen, moeten de wikkels kort met elkaar worden gewikkeld.
Wanneer de 3-fasige wisselstroomtoevoer aan de stator wordt gegeven, ontstaat er een roterend magnetisch veld en wordt het constante magnetisch veld geïnduceerd door de permanente magneet van de rotor.Deze rotor werkt in synchronisme met de synchrone snelheidDe volledige werking van het PMSM is afhankelijk van de luchtkloof tussen de stator en de rotor zonder belasting.
Als de luchtkloof groot is, worden de windverliezen van de motor verminderd.De permanentmagneet synchrone motoren zijn geen zelfstartende motorenHet is dus noodzakelijk de variabele frequentie van de stator elektronisch te regelen.
Waarom kies je voor permanente magneet AC motoren?
Permanente magneet AC (PMAC) -motoren bieden verschillende voordelen ten opzichte van andere typen motoren, waaronder:
Hoge efficiëntie: PMAC-motoren zijn zeer efficiënt vanwege de afwezigheid van koperverliezen in de rotor en de verminderde wikkelverliezen.resulterend in aanzienlijke energiebesparingen.
Hoge vermogendichtheid: PMAC-motoren hebben een hogere vermogendichtheid in vergelijking met andere motorsoorten, wat betekent dat ze meer vermogen per eenheid grootte en gewicht kunnen produceren.Dit maakt ze ideaal voor toepassingen waar de ruimte beperkt is.
Hoge koppeldichtheid: PMAC-motoren hebben een hoge koppeldichtheid, wat betekent dat ze meer koppel per eenheid grootte en gewicht kunnen produceren..
Minder onderhoud: Omdat PMAC-motoren geen borstels hebben, hebben ze minder onderhoud nodig en hebben ze een langere levensduur dan andere motoren.
Verbeterde besturing: PMAC-motoren hebben een betere snelheids- en koppelbeheersing in vergelijking met andere motortypen, waardoor ze ideaal zijn voor toepassingen waar een precieze besturing vereist is.
Onderhoud en reparatie van elektromotoren
1De werkomgeving dient altijd droog te zijn, het motoroppervlak schoon te houden en de luchtinlaat niet te worden belemmerd door stof, vezels enz.
2Wanneer er een alarm ontstaat, moet de oorzaak van de storing worden vastgesteld en kan de werking pas worden ingesteld nadat de storing is opgelost.
3Wanneer de machine voor inspectie wordt stilgelegd, kan de werking pas worden uitgevoerd nadat de motor volledig is stilgestaan.
4Om een goede smeerfunctie van de motor tijdens de werking te garanderen, moet de motor ongeveer 4000 uur draaien, d.w.z.het vet moet worden aangevuld of vervangen (het gesloten lager hoeft niet te worden vervangen tijdens de levensduur). Wanneer blijkt dat het lager oververhit is of dat het vet tijdens het gebruik is verslechterd, moet het vet tijdig worden vervangen.Verwijder het oude vet en reinig de oliegroeven van de lagers en lagerkappen met benzine. Voor motoren met een toerental van 1500 r/min en minder, het type lagerslijm voor middelgrote en kleine motoren met lagerslijm nr. 2 opnieuw vullen;En vul de binnenste en buitenste ringen van het lager ongeveer tweederde van de kloof tussen de lagersDe motor met een toerental van 2500 r/min en hoger wordt gevuld met lagerslijm van het type HTHS, dat ongeveer de helft van de kloof tussen de binnenste en buitenste ringen van het lagerslijm vult.
5. Wanneer de levensduur van het lager is verstreken, zullen de trillingen en het geluid van de motor duidelijk toenemen. Controleer of de radiële afstand van het lager de waarde in de onderstaande tabel bereikt,en het lager moet worden vervangen.
