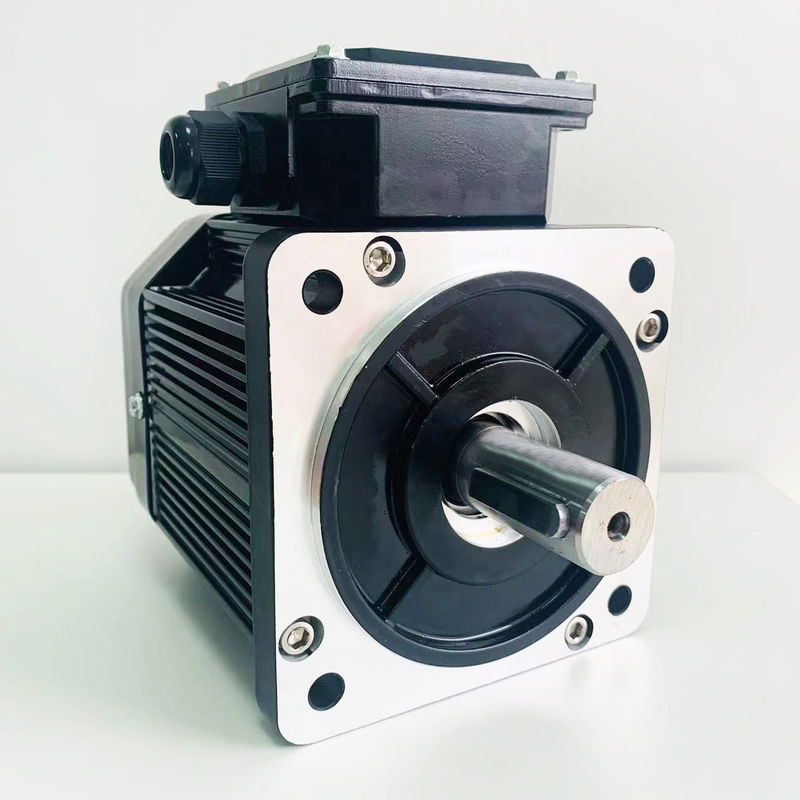

Gearless Brushless AC Permanente Magneet Synchrone Motor IC411 die 660V koelen

De kenmerken en de voordelen van permanente magneetmotoren

De motor uit de bron van opwinding kan in twee categorieën worden verdeeld: permanente magneetmotor, en elektrische opwindingsmotor. Een permanente magneetmotor is een elektrische motor die een opwindingsmagnetisch veld van een permanente magneet veroorzaakt. De het wijdst gebruikte asynchrone motoren in drie stadia in de industrie en civiel gebruik, zoals y-Reeksen, y2-Reeksen, YE2-Reeksen, YX3-Reeksen, Reeks YB, reeksyb2 reeksen, enz. allen behoren tot elektrische opwindingsmotoren. ENNENG-de Motorproducten zijn ultra-efficiënte permanente magneet synchrone motoren.

Vergeleken met traditionele elektrische opwindingsmotoren, hebben de permanente magneetmotoren, vooral motoren van de zeldzame aarde de permanente magneet, de voordelen van eenvoudige structuur, betrouwbare verrichting, kleine grootte, lichtgewicht, klein verlies en hoog rendement, en flexibele en diverse vorm en grootte van de motor. De toepassing is uiterst breed, behandelend bijna alle gebieden van ruimtevaart, nationale defensie, industriële en landbouwproductie, en het dagelijkse leven.

De permanente magneet synchrone motor heeft de volgende kenmerken:

• De geschatte efficiency is 2% aan 5% hoger dan normale asynchrone motoren;
• De efficiency neemt snel met de verhoging van de lading toe. Wanneer de lading binnen de waaier van 25% in 120% verandert, handhaaft het hoog rendement. De hoog rendement werkende waaier is veel hoger dan dat van gewone asynchrone motoren. De licht-lading, de veranderlijk-lading, en de volledig-lading allen hebben significante energy-saving gevolgen;
• De macht calculeert tot 0,95 in en hierboven, geen reactieve vereiste compensatie;
• De machtsfactor is zeer beter. Vergeleken met asynchrone motoren, wordt de lopende stroom verminderd door meer dan 10%. wegens de daling van werkende stroom en systeem kunnen de verliezen, energy-saving gevolgen van ongeveer 1% worden bereikt.
• Stijging bij lage temperatuur, hoge machtsdichtheid: 20K lager dan asynchrone motor in drie stadia is de temperatuurstijging, de stijging van de ontwerptemperatuur hetzelfde en kan in een kleiner volume worden gemaakt, die efficiëntere materialen besparen;
• De hoge aanvang torque en hoge overbelastingscapaciteit: volgens vereisten, kan het met hoge beginnende torsie (3-5 keer) en hoge overbelastingscapaciteit worden ontworpen;
• Het veranderlijke de controlesysteem wordt van de frequentiesnelheid gebruikt, dat beter is in dynamische reactie en beter dan dat van asynchrone motoren.
• De installatiedimensies zijn hetzelfde als de asynchrone momenteel wijd gebruikte motoren, en het ontwerp en de selectie zijn zeer geschikt.
• wegens de verhoging van machtsfactor, wordt de visuele macht van de transformator van het voedingsysteem zeer verminderd, die de voedingcapaciteit van de transformator verbetert, en kan de kosten van de systeemkabel (nieuw project) zeer ook drukken;
• Wanneer het nieuwe project wordt gebouwd, gebruiken alle aandrijvingssystemen permanente magneet synchrone motoren, is de projectinvestering fundamenteel hetzelfde als het gebruik van asynchrone motoren, en het project kan blijven energy-saving voordelen verkrijgen nadat het project in verrichting wordt gezet;

In de algemene industriesector, de vervanging van zwakstroom het hoge rendement asynchrone motoren (van 380/660/1140V), bewaart het systeem 5% aan 30%-energie, en de het hoge rendement asynchrone motoren met hoog voltage (van 6kV/10kV), systeem bewaart 2% aan 10%.

Toepassing van motor van de zeldzame aarde de permanente magneet

wegens de superioriteit van motoren van de zeldzame aarde de permanente magneet, worden hun toepassingen meer en meer ruim. De belangrijkste toepassingsgebieden zijn als volgt:

Nadruk op het hoge rendement en de energie - besparing van motoren van de zeldzame aarde de permanente magneet. De belangrijkste application objecten zijn grote machtsconsumenten, zoals synchrone motoren van de zeldzame aarde de permanente magneet voor de textiel en chemische vezelindustrieën, synchrone motoren van de zeldzame aarde de permanente magneet voor diverse die mijnbouw en vervoersmachines in olievelden en kolenmijnen worden gebruikt, en synchrone motoren van de zeldzame aarde de permanente magneet voor het drijven van diverse pompen en ventilators.

Hoe te om demagnetization van permanente magneetmotoren te verhinderen?

01. Correcte selectie van de permanente macht van de magneetmotor:

Demagnetization is verwant met de machtsselectie van permanente magneetmotoren. De correcte selectie van PM motormacht kan demagnetization verhinderen of vertragen. De belangrijkste reden voor demagnetization van de permanente magneet synchrone motor is dat de temperatuur te hoog is, en de overbelasting is de belangrijkste reden voor op hoge temperatuur. Daarom zou een bepaalde marge moeten worden verlaten wanneer het selecteren van het vermogen van de permanente magneetmotor. Volgens de daadwerkelijke situatie van de lading, over het algemeen, over 20% is meer aangewezen.

02. Vermijd zware lading beginnend en frequente beginnend:

De permanente magneet synchrone motoren proberen om directe aanvang of frequente aanvang van zware ladingen te vermijden. Tijdens het beginnende proces, oscilleert de beginnende torsie, en in de valleisectie van de beginnende torsie, demagnetiseert het statormagnetische veld de rotor magnetische pool. Daarom probeer om de zware lading en de frequente aanvang van de permanente magneet synchrone motor te vermijden.

03. Verbeter het ontwerp:

(1) verhoog geschikt de dikte van de permanente magneet:

Vanuit het perspectief van het permanente ontwerp en de vervaardiging van de magneet synchrone motor, zou het verband tussen ankerreactie, elektromagnetische torsie, en permanente magneetdemagnetization moeten worden overwogen.

Onder de gecombineerde actie van de magnetische die stroom door de torsie windende stroom wordt en de magnetische die stroom door de radiale kracht wordt veroorzaakt veroorzaakt die winden, veroorzaken de permanente magneten op de rotoroppervlakte gemakkelijk demagnetization.

Op voorwaarde dat het luchthiaat van de motor onveranderd blijft, om ervoor te zorgen dat de permanente magneet niet demagnetiseert, is de meest efficiënte methode de dikte van de permanente magneet geschikt te verhogen.

(2) er is een kring van de ventilatiegroef binnen de rotor om de temperatuurstijging van de rotor te verminderen:

Als de temperatuur van de rotor te hoog is, zal de permanente magneet onomkeerbaar verlies van magnetisme veroorzaken. In het structurele ontwerp, kan de interne ventilatiekring van de rotor worden ontworpen om het magnetische staal direct te koelen. Niet alleen vermindert de temperatuur van het magnetische staal maar ook verbetert de efficiency.
