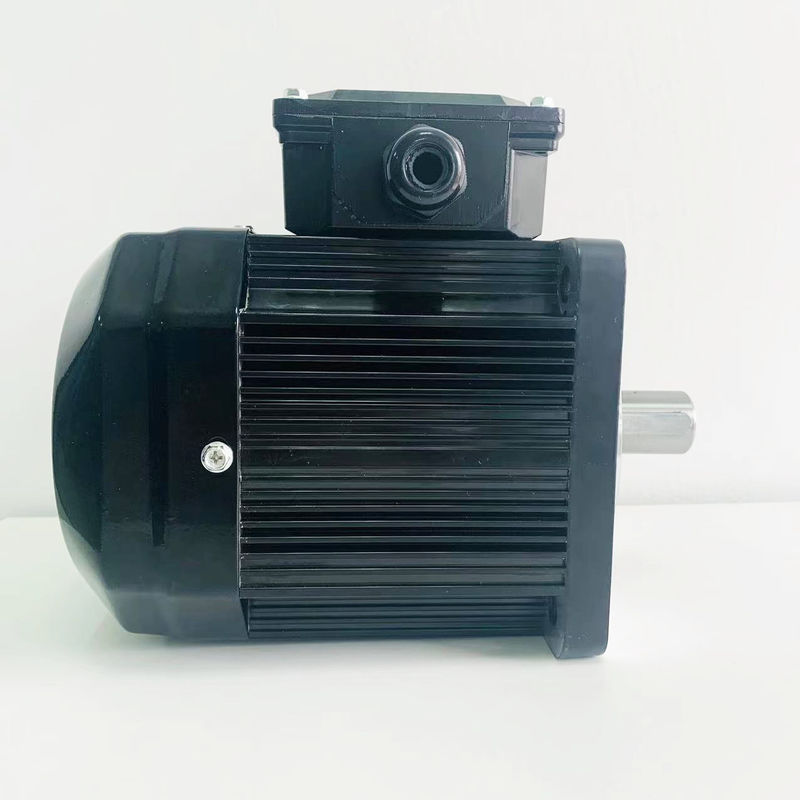

380v 4 Synchrone Motor van de polen de Permanente Magneet zonder Versnellingsbak

Er zijn vele manieren om een permanente magneet synchrone motor, met inbegrip van direct begin, zelf-koppelt decompressiebegin, y-Δ decompressiebegin te beginnen, zachte start, omschakelaarsbegin, enz. Zo wat is het verschil tussen hen?

1. Wanneer de de netcapaciteit en lading volledig voltage direct begin toestaan, kan het volledige voltage directe begin worden overwogen. De voordelen zijn geschikte verrichting en controle, eenvoudig onderhoud, en hoge economie. Het wordt hoofdzakelijk gebruikt om kleine machtsmotoren te beginnen.

2. De automatische transmissie begint de multi-aanraking van de automatische transmissie te gebruiken om de druk te verminderen, die niet alleen aan de behoeften van verschillende ladingen maar ook aan de beginnende torsie kan voldoen groter zal zijn. Het is een decompressie beginnende methode en vaak gebruikt om motoren met hoge capaciteit te beginnen.

3. Y-Δ begint normaal te lopen. De asynchrone motor van de eekhoornkooi is gekronkeld en verbindt die met de deltastator. Als de stator in een ster wanneer aanvang gekronkeld is, en dan verbonden met de delta na aanvang, de beginnende stroom kan worden verminderd en het effect op het machtsnet kan worden verminderd. Deze startwijze wordt bedoeld als ster-deltadecompressiebegin, of ster-deltabegin (y-Deltabegin). Het is geschikt voor zonder commissie of licht-ladings aanvang. Vergeleken bij een andere decompressieaanzet, heeft het de eenvoudigste structuur en is ook minder duur. Bovendien heeft de ster-delta beginnende wijze een ander voordeel, d.w.z., de permanente magneet de synchrone motor op ster-verbonden wijze kan worden in werking gesteld wanneer de lading licht is. Op dit ogenblik, kunnen de geschatte torsie en de lading worden aangepast, daardoor verbeterend de efficiency van de motor en bewarend machtsconsumptie.

4. De zachte aanzet keurt het phase-shift voltageregelgeving principe van de silicon-controlled gelijkrichter goed om het voltageregelgeving begin van de motor te realiseren. Het wordt hoofdzakelijk gebruikt voor beginnende controle van permanente magneet synchrone motor, met goed beginnend effect en hoge kosten.

5. De frequentieconvertor is een apparaat van de motorcontrole met de hoogste technische inhoud, de volledigste controlefuncties, en het beste controleeffect op het gebied van moderne motorcontrole. Het past de snelheid en de torsie van de permanente magneet synchrone motor door de frequentie van het machtsnet te veranderen aan, en het wordt hoofdzakelijk gebruikt op gebieden die hoge eisen ten aanzien van snelheidsregelgeving en hoge snelheidscontrole vereisen.

Het decompressiebegin, een gemeenschappelijk ster-deltabegin, het nadeel is dat de beginnende torsie klein, slechts geschikt is voor een zonder commissie of licht-ladingsbegin. Het voordeel is dat het goedkoop is. De zachte start, u kan de begintijd en de aanvankelijke torsie van het beginnende materiaal plaatsen, een zachte start en een zachte stop realiseren en kan de beginnende stroom beperken, is de prijs gematigd. Het begin van de frequentieomzetting, begin regelmatig volgens de vastgestelde tijd en liet het materiaal bij de vastgestelde frequentie lopen, is de prijs hoog.

De kenmerken en de voordelen van permanente magneetmotoren

De motor uit de bron van opwinding kan in twee categorieën worden verdeeld: permanente magneetmotor, en elektrische opwindingsmotor. Een permanente magneetmotor is een elektrische motor die een opwindingsmagnetisch veld van een permanente magneet veroorzaakt. De het wijdst gebruikte asynchrone motoren in drie stadia in de industrie en civiel gebruik, zoals y-Reeksen, y2-Reeksen, YE2-Reeksen, YX3-Reeksen, Reeks YB, reeksyb2 reeksen, enz. allen behoren tot elektrische opwindingsmotoren. ENNENG-de Motorproducten zijn ultra-efficiënte permanente magneet synchrone motoren.

Vergeleken met traditionele elektrische opwindingsmotoren, hebben de permanente magneetmotoren, vooral motoren van de zeldzame aarde de permanente magneet, de voordelen van eenvoudige structuur, betrouwbare verrichting, kleine grootte, lichtgewicht, klein verlies en hoog rendement, en flexibele en diverse vorm en grootte van de motor. De toepassing is uiterst breed, behandelend bijna alle gebieden van ruimtevaart, nationale defensie, industriële en landbouwproductie, en het dagelijkse leven.

De permanente magneet synchrone motor heeft de volgende kenmerken:

• De geschatte efficiency is 2% aan 5% hoger dan normale asynchrone motoren;
• De efficiency neemt snel met de verhoging van de lading toe. Wanneer de lading binnen de waaier van 25% in 120% verandert, handhaaft het hoog rendement. De hoog rendement werkende waaier is veel hoger dan dat van gewone asynchrone motoren. De licht-lading, de veranderlijk-lading, en de volledig-lading allen hebben significante energy-saving gevolgen;
• De macht calculeert tot 0,95 in en hierboven, geen reactieve vereiste compensatie;
• De machtsfactor is zeer beter. Vergeleken met asynchrone motoren, wordt de lopende stroom verminderd door meer dan 10%. wegens de daling van werkende stroom en systeem kunnen de verliezen, energy-saving gevolgen van ongeveer 1% worden bereikt.
• Stijging bij lage temperatuur, hoge machtsdichtheid: 20K lager dan asynchrone motor in drie stadia is de temperatuurstijging, de stijging van de ontwerptemperatuur hetzelfde en kan in een kleiner volume worden gemaakt, dat efficiëntere materialen bespaart;
• De hoge aanvang torque en hoge overbelastingscapaciteit: volgens vereisten, kan het met hoge beginnende torsie (3-5 keer) en hoge overbelastingscapaciteit worden ontworpen;
• Het veranderlijke de controlesysteem wordt van de frequentiesnelheid gebruikt, dat beter is in dynamische reactie en beter dan dat van asynchrone motoren.
• De installatiedimensies zijn hetzelfde als de asynchrone momenteel wijd gebruikte motoren, en het ontwerp en de selectie zijn zeer geschikt.
• wegens de verhoging van machtsfactor, wordt de visuele macht van de transformator van het voedingsysteem zeer verminderd, die de voedingcapaciteit van de transformator verbetert, en kan de kosten van de systeemkabel (nieuw project) zeer ook drukken;
• Wanneer het nieuwe project wordt gebouwd, gebruiken alle aandrijvingssystemen permanente magneet synchrone motoren, is de projectinvestering fundamenteel hetzelfde als het gebruik van asynchrone motoren, en het project kan blijven energy-saving voordelen verkrijgen nadat het project in verrichting wordt gezet;

In de algemene industriesector, de vervanging van zwakstroom het hoge rendement asynchrone motoren (van 380/660/1140V), bewaart het systeem 5% aan 30%-energie, en de het hoge rendement asynchrone motoren met hoog voltage (van 6kV/10kV), systeem bewaart 2% aan 10%.
