Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 500-5000/set
Verpakking Details: zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |
PM elektrische motor |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Isolatieklasse: |
F (H) |
Beschermingsrang: |
IP54 (klantgerichte IP23) |
Energierendementnormen: |
IE5 |
Controlewijze: |
Veranderlijke frequentie vectorcontrole |
Temperatuur: |
-15~+40℃ |
Polen: |
6 |
Toepassing: |
Luchtcompressor |
Naam: |
PM elektrische motor |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Isolatieklasse: |
F (H) |
Beschermingsrang: |
IP54 (klantgerichte IP23) |
Energierendementnormen: |
IE5 |
Controlewijze: |
Veranderlijke frequentie vectorcontrole |
Temperatuur: |
-15~+40℃ |
Polen: |
6 |
Toepassing: |
Luchtcompressor |

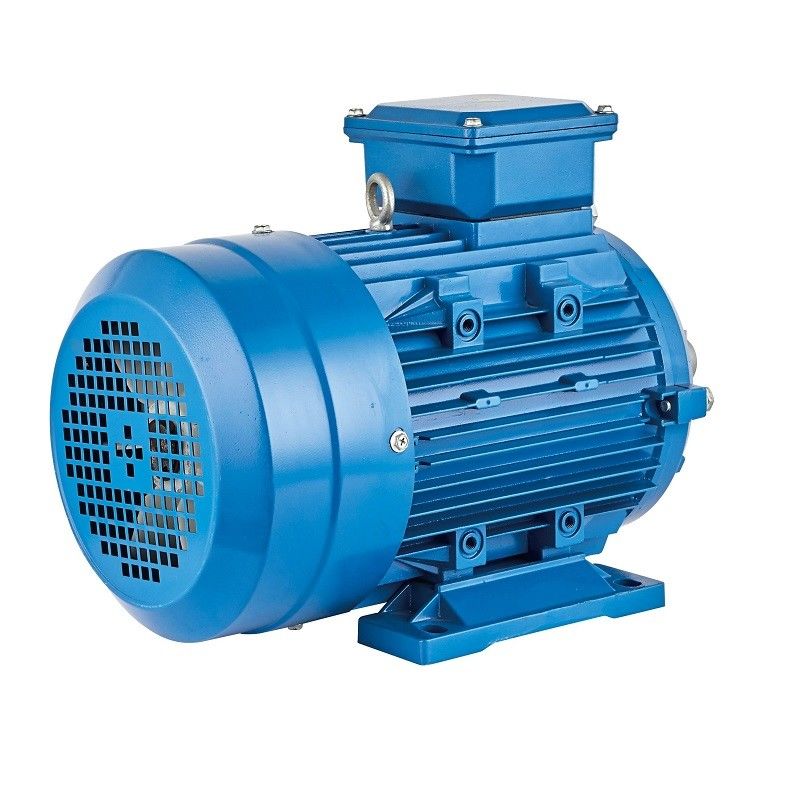

van de de Snelheids Permanente Magneet van 130kw 160kw de Veranderlijke Synchrone Motor voor Luchtcompressor
Wat is de Permanente Magneet Synchrone Motor?
De PERMANENTE MAGNEET SYNCHRONE MOTOR is hoofdzakelijk samengesteld uit de stator, de rotor, de chassis, de voor-achtergedeeltedekking, de lagers, enz. De structuur van de stator is fundamenteel hetzelfde als dat van gewone asynchrone motoren, en het belangrijkste verschil tussen de permanente magneet synchrone motor en andere soorten motoren is zijn rotor.
Het permanente magneetmateriaal met vooraf gemagnetiseerde (geladen magnetisch) magnetisch op de oppervlakte of binnen de permanente magneet van de motor, verstrekt het noodzakelijke magnetische veld van het luchthiaat voor de motor. Deze rotorstructuur kan het motorvolume effectief verminderen, verlies verminderen en efficiency verbeteren.
Analyse van het principe van de technische voordelen van permanente magneetmotor
Het principe van een permanente magneet synchrone motor is als volgt: In de stator die van de motor in de stroom in drie stadia, na pas-binnen huidig windt, zal het een roterend magnetisch veld voor de stator van de motor het winden vormen. Omdat de rotor met de permanente magneet geïnstalleerd is, wordt de magnetische pool van de permanente magneet bevestigd, volgens het principe van magnetische polen van dezelfde fase die verschillende weerzin aantrekt, zal het roterende magnetische veld dat in de stator wordt geproduceerd de rotor om drijven te roteren, is de omwentelingssnelheid van de rotor gelijk aan de snelheid van de roterende pool die in de stator wordt geproduceerd.
wegens het gebruik van permanente magneten om magnetische velden te verstrekken, is het rotorproces rijp, betrouwbaar, en flexibel in grootte, en de ontwerpcapaciteit kan zo klein zijn zoals tientallen watts, tot megawatt. Tegelijkertijd, door het aantal paren rotor permanente magneten te verhogen of te verminderen, is het gemakkelijker om het aantal polen van de motor te veranderen, die de snelheidswaaier van permanente magneet synchrone motoren breder maakt. Met veelpolige permanente magneetrotoren, kan de geschatte snelheid zo laag zijn zoals één enkel cijfer, dat moeilijk om door gewone asynchrone motoren is te bereiken.
Vooral in het high-power toepassingsmilieu met lage snelheid, kan de permanente magneet synchrone motor direct door een veelpolig ontwerp bij met lage snelheid worden gedreven, vergelijkbaar geweest met een gewone motor plus reductiemiddel, kunnen de voordelen van een permanente magneet synchrone motor worden benadrukt.
Waarom kies permanente magneetac motoren?
De permanente magneetac (PMAC) motoren bieden verscheidene voordelen over andere types van motoren aan, die omvatten:
Hoog rendement: PMAC-de motoren zijn hoogst efficiënte toe te schrijven aan het ontbreken van de verliezen van het rotorkoper en verminderde het winden verliezen. Zij kunnen efficiency bereiken van tot 97%, resulterend in significante energie - besparingen.
Hoge Machtsdichtheid: PMAC-de motoren hebben een hogere machtsdichtheid in vergelijking met andere motortypes, welke middelen zij meer macht per eenheid van grootte en gewicht kunnen veroorzaken. Dit maakt tot hen ideaal voor toepassingen waar de ruimte beperkt is.
Hoge Torsiedichtheid: PMAC-de motoren hebben een hoge torsiedichtheid, welke middelen zij meer torsie per eenheid van grootte en gewicht kunnen veroorzaken. Dit maakt tot hen ideaal voor toepassingen waar de hoge torsie wordt vereist.
Verminderd Onderhoud: Aangezien PMAC-de motoren geen borstels hebben, vereisen zij minder onderhoud en hebben een langere levensduur dan andere motortypes.
Betere Controle: PMAC-de motoren hebben betere snelheid en torsiecontrole in vergelijking met andere motortypes, die tot hen maken ideaal voor toepassingen waar de nauwkeurige controle wordt vereist.
EMF en Torsievergelijking
In een synchrone machine, gemiddelde wordt EMF die per fase wordt veroorzaakt genoemd dynamisch veroorzaakt EMF in een synchrone motor, is de stroombesnoeiing door elke leider per revolutie Pϕ Weber
Dan is de tijd die wordt gevergd om één revolutie voltooid te zijn 60/N-seconde
Gemiddelde die EMF per leider wordt veroorzaakt kan worden berekend door te gebruiken
(PϕN/60) x Zph = (PϕN/60) x 2Tph
Waar Tph = Zph/2
Daarom gemiddelde is EMF per fase,
= 4 x ϕ x Tph x PN/120 = 4ϕfTph
Waar Tph = nr. Van draaien die in reeks per fase worden verbonden
ϕ = stroom/pool in Weber
P= nr. Van polen
F=frequentie in Herz
Zph= nr. Van leiders die in reeks per fase worden verbonden. = Zph/3
De EMF vergelijking hangt van de rollen en de leiders op de stator af. Voor deze motor, worden de distributiefactor Kd en de hoogtefactor KP ook overwogen.
Vandaar, E = 4 x ϕ x F x Tph xKd x KP
De torsievergelijking van een permanente magneet synchrone motor wordt gegeven als,
T = (3 x Eph x Iph x sinβ)/ωm
Oppervlakte-opgezette PMSM
In deze bouw, wordt de magneet opgezet op de oppervlakte van de rotor. Het is geschikt voor hoge snelheidstoepassingen, aangezien het niet robuust is. Het verstrekt een eenvormig luchthiaat omdat de doordringbaarheid van de permanente magneet en het luchthiaat hetzelfde is. Geen tegenzintorsie, hoge dynamische prestaties, en geschikt voor hoge snelheidsapparaten zoals robotica en hulpmiddelaandrijving.
Begraven PMSM of Binnenlandse PMSM
In dit type van bouw, wordt de permanente magneet ingebed in de rotor zoals aangetoond in de hieronder figuur. Het is geschikt voor hoge snelheidstoepassingen en wordt robuust. De tegenzintorsie is toe te schrijven aan saliency van de motor.
