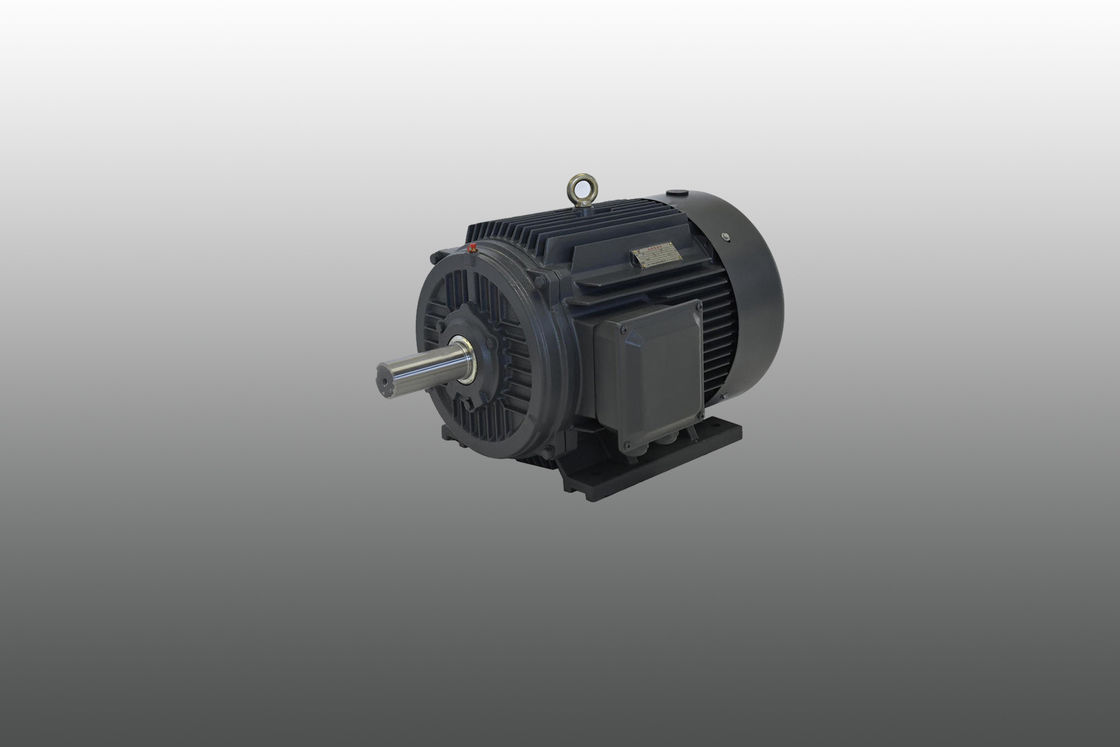

Hoge koppel Permanente magneetmotor Energiebesparende vloeistof afgekoeld

De definitieve eigenschap van PMACM's is dat de permanente magneten in hun rotor worden beïnvloed door het roterende magnetisch veld (RMF) van de statorwikkelingen en worden afgedwongen tot een rotatiebeweging.Dit is een afwijking van andere rotoren, waarbij de magnetische kracht in de rotorbehuizing moet worden geïnduceerd of gegenereerd, waardoor meer stroom vereist is.omdat het magnetisch veld van de rotor permanent is en geen energiebron nodig heeft om het te genererenDit betekent ook dat ze een variabele frequentiedruk (VFD, of PM-drive) nodig hebben om te werken, wat een besturingssysteem is dat het door deze motoren geproduceerde koppel glad maakt.Door de stroom aan en uit te schakelen op de stator winding in bepaalde fasen van rotor rotatie, de PM-aandrijving controleert tegelijkertijd koppel en stroom en gebruikt deze gegevens om de rotorpositie en dus de snelheid van de as te berekenen.de rotatiesnelheid overeenkomt met de snelheid van de RMFDeze machines zijn relatief nieuw en worden nog steeds geoptimaliseerd, dus de specifieke werking van een PMACM is voorlopig in wezen uniek voor elk ontwerp.

EMF- en koppelvergelijking

In een synchrone machine wordt het gemiddelde EMF dat per fase wordt geïnduceerd dynamisch EMF genoemd. In een synchrone motor is de door elke geleider per omwenteling gesneden stroom Pφ Weber

Dan is de tijd die nodig is om een omwenteling te voltooien 60/N sec.

Het gemiddelde EMF dat per geleider wordt geïnduceerd, kan worden berekend door gebruik te maken van

(PφN / 60) x Zph = (PφN / 60) x 2Tph

Waar Tph = Zph / 2

Daarom is het gemiddelde EMF per fase:

= 4 x φ x Tph x PN/120 = 4φfTph

Waar Tph = aantal in serie per fase verbonden beurten

φ = stroom/pool in Weber

P= aantal van polen

F= frequentie in Hz

Zph = aantal geleiders die in serie per fase zijn verbonden = Zph/3

De EMF-vergelijking is afhankelijk van de spoelen en de geleiders op de stator.

Daarom, E = 4 x φ x f x Tph xKd x Kp

De koppelvergelijking van een permanente magneet synchrone motor wordt gegeven als volgt:

T = (3 x Eph x Iph x sinβ) / ωm

Waarom kies je voor magneten?

Permanente magneet AC (PMAC) motoren bieden verschillende voordelen ten opzichte van andere soorten motoren, waaronder:

Hoge efficiëntie: PMAC-motoren zijn zeer efficiënt vanwege de afwezigheid van koperverliezen in de rotor en de verminderde wikkelverliezen.resulterend in aanzienlijke energiebesparingen.

Hoge vermogendichtheid: PMAC-motoren hebben een hogere vermogendichtheid in vergelijking met andere motortypen, wat betekent dat ze meer vermogen per eenheid grootte en gewicht kunnen produceren.Dit maakt ze ideaal voor toepassingen waar de ruimte beperkt is.

Hoge koppeldichtheid: PMAC-motoren hebben een hoge koppeldichtheid, wat betekent dat ze meer koppel per eenheid grootte en gewicht kunnen produceren..

Minder onderhoud: Omdat PMAC-motoren geen borstels hebben, hebben ze minder onderhoud nodig en hebben ze een langere levensduur dan andere motoren.

Verbeterde besturing: PMAC-motoren hebben een betere snelheids- en koppelbeheersing in vergelijking met andere motortypen, waardoor ze ideaal zijn voor toepassingen waarbij een precieze besturing vereist is.

milieuvriendelijk: PMAC-motoren zijn milieuvriendelijker dan andere motoren, omdat ze zeldzame aardmetalen gebruiken,die gemakkelijker te recyclen zijn en minder afval produceren dan andere motoren.

Over het algemeen zijn de voordelen van PMAC-motoren een uitstekende keuze voor een breed scala aan toepassingen, waaronder elektrische voertuigen, industriële machines en hernieuwbare energiesystemen.

Permanente magneet synchrone motoren met interne magneten: Maximaal energieverbruik

De permanente magneet synchrone motor met interne magneten (IPMSM) is de ideale motor voor tractie toepassingen waarbij het maximale koppel niet optreedt bij maximale snelheid.Dit type motor wordt gebruikt in toepassingen die een hoge dynamiek en overbelasting vereisenHet is ook de perfecte keuze als u ventilatoren of pompen in het IE4 en IE5 bereik wilt bedienen.mits je het bedient met de juiste variabele frequentiedruk.

Onze op de motor gemonteerde variabele frequentiedrivers gebruiken een geïntegreerde besturingsstrategie op basis van MTPA (Maximum Torque per Ampere).Dit stelt u in staat om uw permanente magneet synchrone motoren te bedienen met maximale energie-efficiëntieDe overbelasting van 200%, het uitstekende startmoment en het uitgebreide toerentalbereik maken het ook mogelijk om de motorkwaliteit optimaal te benutten.Voor een snelle terugwinning van de kosten en de meest efficiënte controleprocessen.

Synchrone motoren met vaste magneet en met externe magneten voor klassieke servo-toepassingen

Permanente magneet synchrone motoren met externe magneten (SPMSM) zijn ideale motoren wanneer u hoge overbelastingen en snelle versnelling nodig hebt, bijvoorbeeld in klassieke servo-toepassingen.Het langwerpige ontwerp resulteert ook in een lage massa traagheid en kan optimaal worden geïnstalleerdEen nadeel van het systeem dat bestaat uit SPMSM en variabele frequentiedruk is echter de daarmee verbonden kosten, aangezien vaak gebruik wordt gemaakt van dure plugtechnologie en hoogwaardige encoders.

Toepassingen:

Permanente magneet synchrone motoren kunnen worden gecombineerd met frequentiekonverters om het beste openloop-snelheidsregelsysteem te vormen.die op grote schaal is gebruikt voor snelheidsregelaars in de petrochemische industrie, chemische vezels, textiel, machines, elektronica, glas, rubber, verpakking, drukwerk, papierproductie, drukwerk en verf, metallurgie en andere industrieën.

Zelfdetectie tegenover gesloten kringloop

Recente vooruitgang in aandrijftechnologie stelt standaard wisselstroom-aandrijvingen in staat om de positie van de motormagneet te “zelfdetecteren” en te volgen.Door bepaalde routines, weet de aandrijving de exacte positie van de motormagneet door de A/B-kanalen te volgen en te corrigeren op fouten met het z-kanaal.Het kennen van de exacte positie van de magneet zorgt voor een optimale koppelproductie, wat resulteert in een optimale efficiëntie.

Verswakking/intensivering van de stroom van de PM-motoren

In een permanente magneetmotor wordt de stroom gegenereerd door de magneten.Het versterken of intensiveren van het fluxveld zal de motor toelaten om tijdelijk de koppelproductie te verhogenHet verminderde magnetische veld beperkt de koppelproductie, maar vermindert de terugspanning.De verminderde back-EMF spanning bevrijdt de spanning om de motor te duwen om te werken bij hogere uitvoer snelheden. Beide soorten werking vereisen een extra motorstroom. De richting van de motorstroom over de d-as, die door de motorcontroller wordt geleverd, bepaalt het gewenste effect.

Voordelen van PMAC-motoren
Het belangrijkste voordeel van PMAC-motoren ligt in hun efficiëntie.zij ondervinden minder elektrische verliezen die gewoonlijk voorkomen bij traditionele AC-synchrone motorenDeze verbeterde efficiëntie leidt tot een verminderde warmteopwekking, wat uiteindelijk de levensduur en betrouwbaarheid van de motor verbetert.

Naast hun efficiëntie bieden PMAC's nog een aantal andere voordelen: ze beschikken over een hogere koppelcapaciteit en bereiken een beter gebruik van koppel, waardoor snellere versnelling mogelijk is.hun compacte ontwerpDe hoge koppeldichtheid en de lichte constructie maken het mogelijk om ze op kleinere ruimtes te installeren zonder afbreuk te doen aan de prestaties.PMAC-motoren zijn uitstekend in het handhaven van een hoger continu koppel over een breed bereik van snelheden, met een verminderde rotorinertie en een verbeterde dynamische prestaties onder belasting.

PMAC-motoren kunnen bij lage snelheden een hoog rendement bereiken, waardoor ze geschikt zijn voor toepassingen die een lage snelheid vereisen, zoals ventilatoren en pompen.
