Productdetails
Place of Origin: China
Merknaam: ENN
Certificering: CE
Model Number: PMM
Betaling & het Verschepen Termijnen
Minimum Order Quantity: 1
Verpakking Details: Zeewaardige Verpakking
Vermogensklasse: |
5-3MW |
Snelheidswaaier: |
0-3000rpm |
Naam van het product: |
PMAC-Motor |
Het koelen methode: |
Luchtkoeling, het Vloeibare Koelen |
Positiecontrole: |
Closed-loop |
Beschermingsrang: |
IP54, IP55, IP68 |
Installatie: |
IMB3 IMB5 IMB35 |
Beveiligingsniveau: |
IP65 |
Vermogensklasse: |
5-3MW |
Snelheidswaaier: |
0-3000rpm |
Naam van het product: |
PMAC-Motor |
Het koelen methode: |
Luchtkoeling, het Vloeibare Koelen |
Positiecontrole: |
Closed-loop |
Beschermingsrang: |
IP54, IP55, IP68 |
Installatie: |
IMB3 IMB5 IMB35 |
Beveiligingsniveau: |
IP65 |

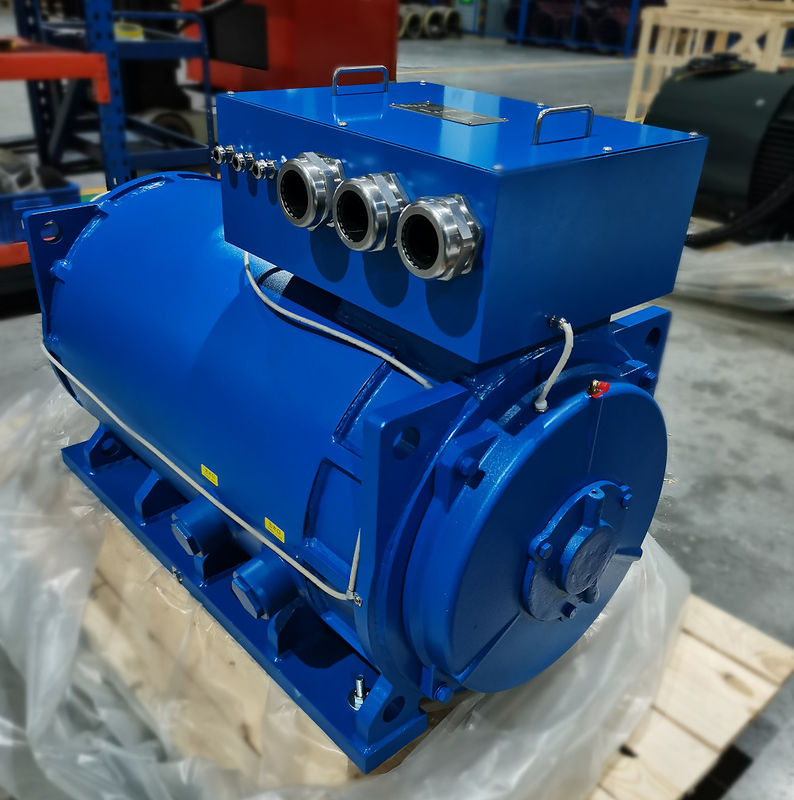

5-3MW Energie - AC van de besparings Permanente Magneet Motor
Wat is de Permanente Magneet Synchrone Motor?
De PERMANENTE MAGNEET SYNCHRONE MOTOR is hoofdzakelijk samengesteld uit de stator, de rotor, de chassis, de voor-achtergedeeltedekking, de lagers, enz. De structuur van de stator is fundamenteel hetzelfde als dat van gewone asynchrone motoren, en het belangrijkste verschil tussen de permanente magneet synchrone motor en andere soorten motoren is zijn rotor.
Het permanente magneetmateriaal met vooraf gemagnetiseerde (geladen magnetisch) magnetisch op de oppervlakte of binnen de permanente magneet van de motor, verstrekt het noodzakelijke magnetische veld van het luchthiaat voor de motor. Deze rotorstructuur kan het motorvolume effectief verminderen, verlies verminderen en efficiency verbeteren.
Hoe werkt de Permanente Magneetmotor?
De het bepalen eigenschap van PMACMs – de permanente magneten binnen hun rotor wordt – gehandeld op door het roterende magnetische veld (RMF) van de statorwinding, en in rotatiemotie afgeweerd. Dit is een afwijking van andere rotoren, waar de magnetische kracht moet in de rotorhuisvesting, vereisen worden veroorzaakt of worden geproduceerd huidiger. Dit betekent dat PMACMs over het algemeen efficiënter is dan inductiemotoren, aangezien het magnetische veld van de rotor permanent is en geen bron van macht dat voor zijn generatie moet worden gebruikt vergt. Dit betekent ook dat zij een veranderlijke frequentieaandrijving (VFD, of PM aandrijving) die vereisen te werken, wat een controlesysteem is dat de torsie gladstrijkt door deze motoren wordt veroorzaakt. Door de stroom aan en uit aan de statorwinding in bepaalde stadia van rotoromwenteling te schakelen, torque de PM aandrijvings gelijktijdig controles en stroom en gebruik dit gegeven om rotorpositie te berekenen, en daarom de snelheid van de schachtoutput. Zij zijn synchrone machines, aangezien hun rotatiesnelheid de snelheid van RMF aanpast. Deze machines zijn vrij nieuw en nog geoptimaliseerd, zodat is de specifieke verrichting van elke PMACM, op dit moment, uniek hoofdzakelijk aan elk ontwerp.
Voordelen van PMSM-motoren:
Hoog rendement
Dit is bijzonder waar bij lagere snelheden. De permanente magneetmotor vereist geen stroom aan zijn rotor worden geleverd om het rotorgebied te produceren, daarom bijna helemaal eliminerend de rotorverliezen. Wanneer vergeleken bij inductie of tegenzinmotoren vereist het ook lagere stromen op de stator en heeft een grotere machtsfactor die, die tot kleinere huidige classificaties op het controlemechanisme leiden, en de algemene efficiency van het aandrijvingssysteem verhogen.
Het drijven van lagere snelheden bij hogere efficiency zou dan een inductiemotor kunnen het vereiste van snelheid-vermindering transmissie schrappen, die de ingewikkeldheid een vergen uit de mechanische regeling.
Constante torsie
Dit type van motor kan constante torsie produceren en volledige torsie handhaven bij lage snelheden.
Grootte
De kleinere grootte, het lichtere gewicht, en minder rol verstrekken een hogere machtsdichtheid.
Rendabel
Met de afwezigheid van borstels, zijn er lagere onderhoudskosten.
Minimale hitte
In PMSM wordt de hitte geproduceerd op de statorrollen en er zijn geen borstels en slechts minimale die hitte op de rotor worden geproduceerd, die het koelen van de motor vergemakkelijken. Aangezien zij koeler dan inductiemotoren in werking stellen, worden de de betrouwbaarheid en levensduur van de motor verhoogd.
Snelheidswaaier
Dit type van motor kan een brede snelheidswaaier met het gebruik hebben van Gebied het Verzwakken en kan het maximumkoppel/de huidige de controlestrategie (van MTPA) tijdens constante torsieverrichting goedkeuren.
De permanente magneetac (PMAC) motoren hebben een brede waaier van toepassingen met inbegrip van:
Industriële Machines: PMAC-de motoren worden gebruikt in een verscheidenheid van industriële machinestoepassingen, zoals pompen, compressoren, ventilators, en werktuigmachines. Zij bieden hoog rendement, hoge machtsdichtheid, en nauwkeurige controle aan, die tot hen maken ideaal voor deze toepassingen.
Robotica: PMAC-de motoren worden gebruikt in robotica en automatiseringstoepassingen, waar zij hoge torsiedichtheid, nauwkeurige controle, en hoog rendement aanbieden. Zij worden vaak gebruikt in robotachtige wapens, tangen, en andere systemen van de motiecontrole.
HVAC-Systemen: PMAC-de motoren worden gebruikt in het verwarmen, ventilatie, en airconditionings (HVAC) systemen, waar zij hoog rendement, nauwkeurige controle, en niveaus met geringe geluidssterkte aanbieden. Zij worden vaak gebruikt in ventilators en pompen in deze systemen.
Permanente magneet synchrone motoren met interne magneten: Maximumenergierendement
De permanente magneet synchrone motor met interne magneten (IPMSM) is de ideale motor voor tractietoepassingen waar het maximumkoppel niet bij maximumsnelheid voorkomt. Dit type van motor wordt gebruikt in toepassingen die hoge dynamica vereisen en capaciteit overbelasten. En het is ook de perfecte keus als u ventilators of pompen in de waaier van IE4 wilt in werking stellen en IE5-. De hoge aankoopkosten worden gewoonlijk vergoed door energie - besparingen tijdens de uitvoeringstijd, op voorwaarde dat u het met de juiste veranderlijke frequentieaandrijving in werking stelt.
Onze motor-opgezette veranderlijke frequentieaandrijving gebruikt een geïntegreerde die controlestrategie op MTPA (Maximumkoppel per Ampère) wordt gebaseerd. Dit staat u toe om uw permanente magneet synchrone motoren met maximumenergierendement in werking te stellen. De overbelasting van 200%, de uitstekende beginnende torsie, en de uitgebreide waaier van de snelheidscontrole staan u toe ook om de motorclassificatie volledig te exploiteren. Voor snelle terugwinning van kosten en de meest efficiënte controleprocessen.
IPM (Binnenlandse Permanente Magneet) Motoreigenschappen:
Hoog torsie en hoog rendement
De hoge torsie en de hoge output worden bereikt door tegenzintorsie naast magnetische torsie te gebruiken.
Energie - besparingsverrichting
Het verbruikt tot 30% minder macht in vergelijking met conventionele SPM-motoren.
Hoge snelheidsomwenteling
Het kan aan de omwenteling antwoorden van de hoge snelheidsmotor door de twee soorten torsie te controleren gebruikend vectorcontrole.
Veiligheid
Aangezien de permanente magneet wordt ingebed, is de mechanische veiligheid beter aangezien, in tegenstelling tot in een SPM, de magneet wegens middelpuntvliedende kracht niet zal losmaken.
Permanente magneet synchrone motoren met externe magneten voor klassieke servotoepassingen
De permanente magneet synchrone motoren met externe magneten (SPMSM) zijn ideale motoren wanneer u hoge overbelasting en snelle versnelling, bijvoorbeeld in klassieke servotoepassingen nodig hebt. Het verlengde ontwerp resulteert ook in lage massainertie en kan optimaal worden geïnstalleerd. Nochtans, is bestaan één nadeel van het systeem die uit SPMSM en veranderlijke frequentieaandrijving de kosten verbonden aan het, aangezien de dure stoptechnologie en de codeurs van uitstekende kwaliteit vaak worden gebruikt.
Duurzame energiesystemen: PMAC-de motoren worden gebruikt in duurzame energiesystemen, zoals windturbines en zonnedrijvers, waar zij hoog rendement, hoge machtsdichtheid, en nauwkeurige controle aanbieden. Zij worden vaak gebruikt in de generators en de volgende systemen in deze systemen.
Medische apparatuur: PMAC-de motoren worden gebruikt in medische apparatuur, zoals MRI-machines, waar zij hoge torsiedichtheid, nauwkeurige controle, en niveaus met geringe geluidssterkte aanbieden. Zij worden vaak gebruikt in de motoren die de bewegende delen in deze machines drijven.
Welke toepassingen gebruiken PMSM-motoren?
De industrieën die PMSM-motoren gebruiken omvatten Metallurgisch, Ceramisch, Rubber, Aardolie, Textiel, en vele anderen. PMSM-de motoren kunnen worden ontworpen om bij synchrone snelheid van een levering van constante voltage en frequentie evenals Veranderlijke Snelheidsaandrijvings (VSD) toepassingen te werken. Wijd gebruikt in elektrische voertuigen (EVs) wegens hoog rendement en machts en torsiedichtheid, zijn zij over het algemeen een superieure keus in hoge torsietoepassingen zoals mixers, molens, pompen, ventilators, ventilators, transportbanden, en industriële toepassingen waar traditioneel de inductiemotoren worden gevonden.
