Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 500-5000/set
Verpakking Details: zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |
Motor van de hoog rendement de Permanente Magneet |
Stroom: |
Airconditioning |
Materiaal: |
NdFeB van zeldzame aard |
Isolatie klasse: |
V(H) |
Beschermingsgraad: |
IP54 (klantgerichte IP23) |
Energierendementnormen: |
IE5 |
Controlemodus: |
Veranderlijke frequentie vectorcontrole |
Temperatuur: |
-15~+40℃ |
Pools: |
4 |
Werkstand: |
S1 |
Naam: |
Motor van de hoog rendement de Permanente Magneet |
Stroom: |
Airconditioning |
Materiaal: |
NdFeB van zeldzame aard |
Isolatie klasse: |
V(H) |
Beschermingsgraad: |
IP54 (klantgerichte IP23) |
Energierendementnormen: |
IE5 |
Controlemodus: |
Veranderlijke frequentie vectorcontrole |
Temperatuur: |
-15~+40℃ |
Pools: |
4 |
Werkstand: |
S1 |

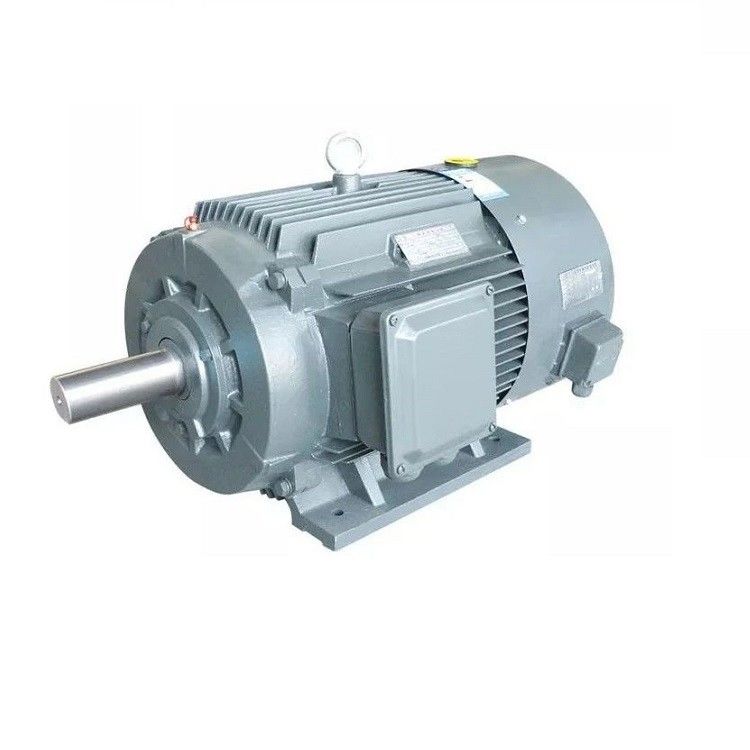

Hoge koppeldichtheid hoge efficiëntie permanente magneet synchrone motor
Wat is de permanente magneet synchrone motor?
DePermanente magneet synchrone motorbestaat voornamelijk uit de stator, rotor, chassis, voor-achterdek, lagers, enz. De structuur van de stator is in principe dezelfde als die van gewone asynchrone motoren,en het belangrijkste verschil tussen de permanente magneet synchrone motor en andere soorten motoren is de rotor.
Het permanente magneetmateriaal met een vooraf gemagnetiseerd (magnetisch geladen) magnetisch element op het oppervlak of in de permanente magneet van de motor, zorgt voor het noodzakelijke luchtgapmagnetisch veld voor de motor.Deze rotorstructuur kan het motorvolume effectief verminderen, verliezen verminderen en de efficiëntie verbeteren.
Werk van een synchrone motor met vaste magneet:
De werking van de permanente magneet synchrone motor is zeer eenvoudig, snel en effectief in vergelijking met conventionele motoren.De werking van PMSM is afhankelijk van het roterende magnetisch veld van de stator en het constante magnetisch veld van de rotorDe permanente magneten worden gebruikt als rotor om constante magnetische stroom te creëren, te bedienen en te vergrendelen met synchrone snelheid.
De fasorgroepen worden gevormd door de wikkels van de stator met elkaar te verbinden.en dubbele en enkelvoudige fasenOm de harmonische spanningen te verminderen, moeten de wikkels kort met elkaar worden gewikkeld.
Wanneer de 3-fasige wisselstroomtoevoer aan de stator wordt gegeven, ontstaat er een roterend magnetisch veld en wordt het constante magnetisch veld geïnduceerd door de permanente magneet van de rotor.Deze rotor werkt in synchronisme met de synchrone snelheidDe volledige werking van het PMSM is afhankelijk van de luchtkloof tussen de stator en de rotor zonder belasting.
Als de luchtkloof groot is, worden de windverliezen van de motor verminderd.De permanentmagneet synchrone motoren zijn geen zelfstartende motorenHet is dus noodzakelijk de variabele frequentie van de stator elektronisch te regelen.
Voordelen
De voordelen van een permanente magneet synchrone motor zijn onder meer:
zorgt voor een hoger rendement bij elke snelheid
verkrijgbaar in kleine maten in verschillende verpakkingen
onderhoud en installatie is veel gemakkelijker dan een inductiemotor
met een vermogen van meer dan 50 W,
hoge efficiëntie en betrouwbaarheid
zorgt voor een soepel koppel en dynamische prestaties
Nadelen
De nadelen van permanente magneet synchrone motoren zijn:
Dit type motoren zijn erg duur in vergelijking met inductiemotoren
Het is moeilijk om ze op te starten omdat ze geen zelfstartende motoren zijn.
EMF en koppel vergelijking:
In een synchrone machine wordt het gemiddelde EMF dat per fase wordt geïnduceerd dynamisch EMF genoemd. In een synchrone motor is de door elke geleider per omwenteling gesneden stroom Pφ Weber
Dan is de tijd die nodig is om een omwenteling te voltooien 60/N sec.
Het gemiddelde EMF dat per geleider wordt geïnduceerd, kan worden berekend door gebruik te maken van
(PφN / 60) x Zph = (PφN / 60) x 2Tph
Waar Tph = Zph / 2
Daarom is het gemiddelde EMF per fase:
= 4 x φ x Tph x PN/120 = 4φfTph
Waar Tph = aantal in serie per fase verbonden beurten
φ = stroom/pool in Weber
P= aantal van polen
F= frequentie in Hz
Zph = aantal geleiders die in serie per fase zijn verbonden = Zph/3
De EMF-vergelijking is afhankelijk van de spoelen en de geleiders op de stator.
Daarom, E = 4 x φ x f x Tph xKd x Kp
De koppelvergelijking van een permanente magneet synchrone motor wordt gegeven als volgt:
T = (3 x Eph x Iph x sinβ) / ωm
Op het oppervlak gemonteerde PMSM
In deze constructie is de magneet op het oppervlak van de rotor gemonteerd.Het zorgt voor een gelijkmatige luchtkloof omdat de doorlaatbaarheid van de permanente magneet en de luchtkloof is hetzelfdeGeen terughoudend koppel, hoge dynamische prestaties en geschikt voor hogesnelheidsapparaten zoals robotica en gereedschapsdrijvers.
Begraven PMSM of binnenin PMSM
In dit type constructie is de permanente magneet zoals in de onderstaande figuur weergegeven in de rotor ingebed.Het terughoudend koppel is te wijten aan de uitsteken van de motor.
