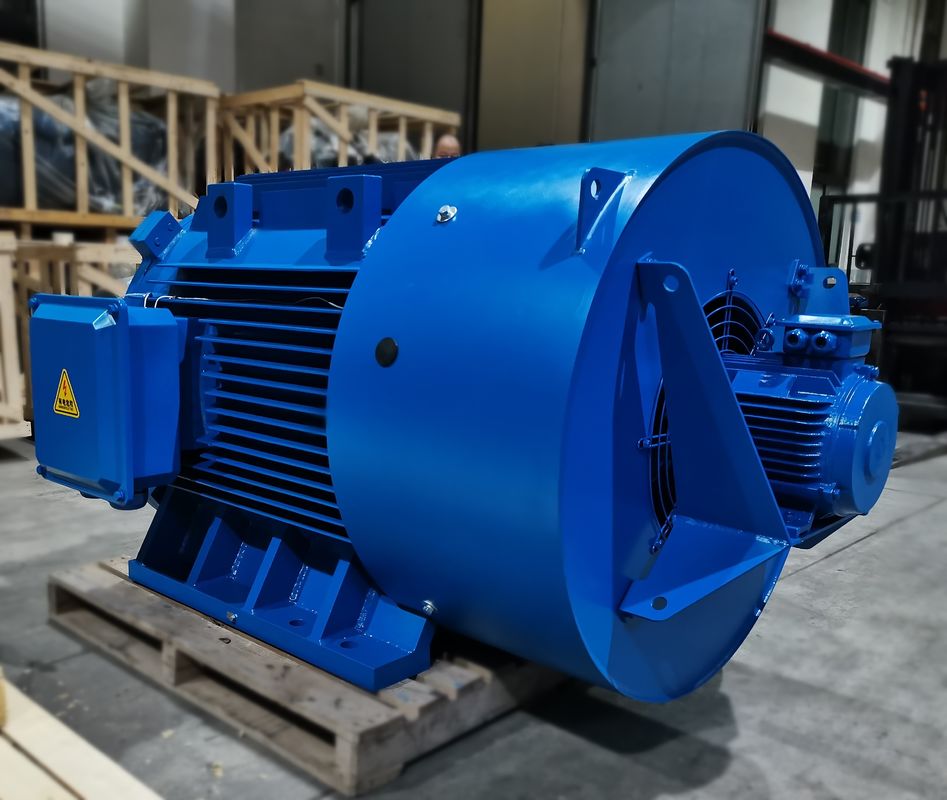

Lucht Gekoelde PMAC-Motor 0-3000rpm voor Industriële Automatisering

Verschillen tussen de Permanente Magneetmotor en Asynchrone Motor

01. Rotorstructuur

Asynchrone motor: De rotor bestaat uit een ijzerkern en het winden, hoofdzakelijk een eekhoorn-kooi en wire-wound rotoren. Wordt een eekhoorn-kooi rotor gegoten met aluminiumbars. Het magnetische veld van de aluminiumbar die de stator snijden drijft de rotor.

PMSM-Motor: De permanente magneten worden ingebed in de rotor magnetische polen, en om gedreven te roteren door het roterende die magnetische veld in de stator volgens het principe van magnetische polen van dezelfde fase wordt geproduceerd die verschillende weerzin aantrekken.

02. Efficiency

Asynchrone motoren: Behoefte om stroom van de netopwinding te absorberen, die in een bepaalde hoeveelheid energieverlies, motor reactieve stroom, en lage machtsfactor resulteren.

PMSM-Motor: Het magnetische veld wordt verstrekt door permanente magneten, vergt de rotor geen opwindende stroom, en de motorefficiency is beter.

03. Volume en Gewicht

Het gebruik van krachtige permanente magneetmaterialen maakt het magnetische veld van het luchthiaat van permanente magneet synchrone motoren groter dan dat van asynchrone motoren. De grootte en het gewicht worden verminderd vergeleken bij asynchrone motoren. Het zal één of twee kadergrootte lager dan asynchrone motoren zijn.

04. Motor Beginnende Stroom

Asynchrone motor: Het is direct begonnen door de elektriciteit van de machtsfrequentie, en de beginnende stroom is groot, wat 5 tot 7 keer de geschatte stroom kan bereiken, die een grote invloed op het machtsnet in een moment heeft. De grote beginnende stroom veroorzaakt de het voltagedaling van de lekkageweerstand van de stator die winden te stijgen, en de beginnende torsie is kleine zo op zwaar werk berekende aanvang kan niet worden bereikt. Zelfs als de omschakelaar wordt gebruikt, kan het slechts binnen de nominaal vermogen huidige waaier beginnen.

PMSM-Motor: Het wordt gedreven door een specifiek controlemechanisme, dat de nominaal vermogenbehoeften van het reductiemiddel niet heeft. De daadwerkelijke beginnende stroom is klein, wordt de stroom geleidelijk aan verhoogd volgens de lading, en de beginnende torsie is groot.

05. Machtsfactor

De asynchrone motoren hebben een lage machtsfactor, moeten zij een hoop van reactieve stroom van het machtsnet absorberen, zal de grote beginnende stroom van asynchrone motoren een effect op korte termijn op het machtsnet veroorzaken, en het gebruik op lange termijn zal bepaalde schade aan de het materiaal en transformatoren van het machtsnet veroorzaken. Het is noodzakelijk om de eenheden van de machtscompensatie toe te voegen en reactieve machtscompensatie uit te voeren om de kwaliteit van het machtsnet te verzekeren en de materiaalkostengebruik te verhogen.

Er is geen veroorzaakte stroom in de rotor van de permanente magneet synchrone motor, en de machtsfactor van de motor is hoog, wat de kwaliteitsfactor van het machtsnet verbetert en de behoefte elimineert om een compensator te installeren.

06. Onderhoud

De asynchrone motor + reductiemiddelenstructuur zal trilling, hitte, hoog mislukkingstarief, grote smeermiddelconsumptie, en hoge handonderhoudskosten produceren; het zal bepaalde onderbrekingsverliezen veroorzaken.

De Permanente magneet synchrone motor in drie stadia drijft direct het materiaal. Omdat het reductiemiddel wordt geëlimineerd, is de snelheid van de motoroutput laag, is het mechanische lawaai laag, is de mechanische trilling klein, en het mislukkingstarief is laag. Het volledige aandrijvingssysteem is bijna onderhoud-vrij.

De permanente magneetac (PMAC) motoren hebben een brede waaier van toepassingen met inbegrip van:

Industriële Machines: PMAC-de motoren worden gebruikt in een verscheidenheid van industriële machinestoepassingen, zoals pompen, compressoren, ventilators, en werktuigmachines. Zij bieden hoog rendement, hoge machtsdichtheid, en nauwkeurige controle aan, die tot hen maken ideaal voor deze toepassingen.

Robotica: PMAC-de motoren worden gebruikt in robotica en automatiseringstoepassingen, waar zij hoge torsiedichtheid, nauwkeurige controle, en hoog rendement aanbieden. Zij worden vaak gebruikt in robotachtige wapens, tangen, en andere systemen van de motiecontrole.

HVAC-Systemen: PMAC-de motoren worden gebruikt in het verwarmen, ventilatie, en airconditionings (HVAC) systemen, waar zij hoog rendement, nauwkeurige controle, en niveaus met geringe geluidssterkte aanbieden. Zij worden vaak gebruikt in ventilators en pompen in deze systemen.

Duurzame energiesystemen: PMAC-de motoren worden gebruikt in duurzame energiesystemen, zoals windturbines en zonnedrijvers, waar zij hoog rendement, hoge machtsdichtheid, en nauwkeurige controle aanbieden. Zij worden vaak gebruikt in de generators en de volgende systemen in deze systemen.

Medische apparatuur: PMAC-de motoren worden gebruikt in medische apparatuur, zoals MRI-machines, waar zij hoge torsiedichtheid, nauwkeurige controle, en niveaus met geringe geluidssterkte aanbieden. Zij worden vaak gebruikt in de motoren die de bewegende delen in deze machines drijven.

IPM VERSUS SPM

Een permanente magneetmotor (ook genoemd PM) kan in twee hoofdcategorieën worden gescheiden: Binnenlandse Permanente Magneet (IPM) en Oppervlakte Permanente Magneet (SPM). Beide types produceren magnetische stroom door de permanente die magneten aan of binnen van de rotor worden gehecht.

SPM

OPPERVLAKTE PERMANENTE MAGNEET

Een type van motor waarin de permanente magneten aan de rotoromtrek in bijlage zijn.

SPM-de motoren hebben magneten aan de buitenkant van de rotoroppervlakte worden gehecht, is hun mechanische sterkte zo zwakker dan IPM degenen die. De verzwakte mechanische sterkte beperkt de maximum veilige mechanische snelheid van de motor. Bovendien beperkte het deze motorententoongestelde voorwerp zeer magnetische saliency (LD ≈ Lq). De inductantiewaarden bij de rotorterminals zijn worden gemeten verenigbaar ongeacht de rotorpositie die. Wegens de dichtbijgelegen verhouding van eenheidssaliency, SPM-beduidend vertrouwen de motorontwerpen, als niet volledig, op de magnetische torsiecomponent om torsie te veroorzaken.

IPM

BINNENLANDSE PERMANENTE MAGNEET

Een type van motor dat een rotor ingebed met permanente magneten heeft wordt genoemd IPM.

IPM de motoren hebben een permanente magneet ingebed in de rotor zelf. In tegenstelling tot hun SPM-tegenhangers, maakt de plaats van de permanente magneten IPM mechanisch motoren zeer geluid, en geschikt om bij zeer hoge snelheden te werken. Deze motoren worden ook bepaald door hun vrij hoge magnetische saliencyverhouding (Lq > LD). wegens hun magnetische saliency, heeft een IPM motor de capaciteit om torsie te produceren door zowel de uit componenten van de magnetische als tegenzintorsie van de motor voordeel te halen.

Voordelen van Zeldzame aard Permanente Magneetmotoren

Hoog rendement: De efficiencykromme van de asynchrone motor valt over het algemeen sneller onder 60% van de geschatte lading, en de efficiency is zeer laag bij lichte lading. De efficiencykromme van de motor van de zeldzame aarde permanente magneet is hoog en vlak, en het is in het hoog rendementgebied bij 20%~120% van de geschatte lading.

Hoge machtsfactor: De gemeten waarde van de machtsfactor van de synchrone motor van de zeldzame aarde permanente magneet is dicht aan de grenswaarde van 1,0. De kromme van de machtsfactor is zo hoog en vlak zoals de efficiencykromme. De machtsfactor is hoog. De zwakstroom reactieve machtscompensatie wordt niet vereist en de het systeemcapaciteit wordt van de machtsdistributie volledig gebruikt.

De statorstroom is klein: De rotor heeft geen opwindingsstroom, wordt de reactieve macht verminderd, en de statorstroom wordt beduidend verminderd. Vergeleken met de asynchrone motor van dezelfde capaciteit, kan de stator huidige waarde door 30% aan 50% worden verminderd. Tegelijkertijd, omdat de statorstroom zeer wordt verminderd, wordt de stijging van de motortemperatuur verminderd, en het dragende vet en het dragende leven worden uitgebreid.

Hoge uit-van-staptorsie en trekkracht-in torsie: Synchrone motoren van de zeldzame aarde hebben de permanente magneet hogere uit-van-staptorsie en trekkracht-in torsie, die de motor maakt hogere ladingscapaciteit hebben en regelmatig in synchronisatie kan worden getrokken.

Nadelen van Zeldzame aard Permanente Magneetmotoren

Hoge kosten: Vergeleken met de asynchrone motor van dezelfde specificatie, is het luchthiaat tussen de stator en de rotor kleiner, en de verwerkingsnauwkeurigheid van elke component is hoog; de rotorstructuur is ingewikkelder en de prijs van materiaal van het zeldzame aarde het magnetische staal is hoog; daarom zijn de motor productiekosten hoog, wat voor asynchrone motoren over 2 keer gemeenschappelijk is.

Groot effect bij volmachtsbegin: Wanneer aanvang bij volledige druk, kan de synchrone snelheid in een zeer korte tijd worden getrokken. De mechanische schok is groot. De beginnende stroom is meer dan 10 keer de geschatte stroom. Het effect op het voedingsysteem is groot, vereisend een grote capaciteit van het voedingsysteem.

Het zeldzame aard magneetstaal is gemakkelijk te demagnetiseren: Wanneer het permanente magneetmateriaal aan trilling wordt onderworpen, op hoge temperatuur, en stroom overbelast, kan zijn magnetische doordringbaarheid verminderen, of een demagnetization fenomeen komt voor, wat de prestaties van de permanente magneetmotor vermindert.
