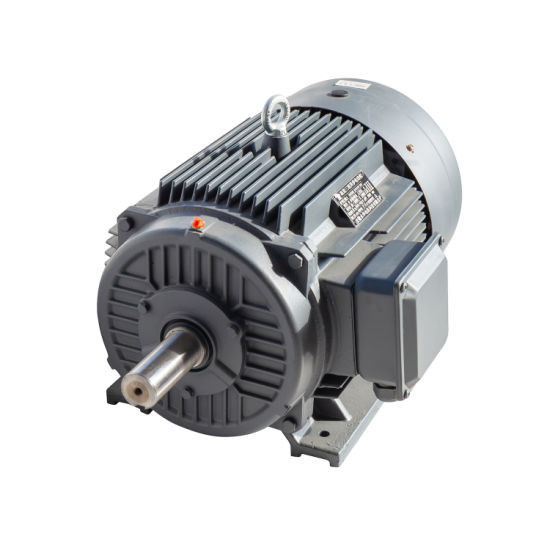

Industriële Permanente de Energie Efficiënte PMAC Motor In drie stadia van de Magneetmotor

Waarom kies je voor permanente magneet AC motoren?

Permanente magneet AC (PMAC) motoren bieden verschillende voordelen ten opzichte van andere soorten motoren, waaronder:

Hoge efficiëntie: PMAC-motoren zijn zeer efficiënt vanwege de afwezigheid van koperverliezen in de rotor en de verminderde wikkelverliezen.resulterend in aanzienlijke energiebesparingen.

Hoge vermogendichtheid: PMAC-motoren hebben een hogere vermogendichtheid in vergelijking met andere motortypen, wat betekent dat ze meer vermogen per eenheid grootte en gewicht kunnen produceren.Dit maakt ze ideaal voor toepassingen waar de ruimte beperkt is.

Hoge koppeldichtheid: PMAC-motoren hebben een hoge koppeldichtheid, wat betekent dat ze meer koppel per eenheid grootte en gewicht kunnen produceren..

Minder onderhoud: Omdat PMAC-motoren geen borstels hebben, hebben ze minder onderhoud nodig en hebben ze een langere levensduur dan andere motoren.

Verbeterde besturing: PMAC-motoren hebben een betere snelheids- en koppelbeheersing in vergelijking met andere motortypen, waardoor ze ideaal zijn voor toepassingen waarbij een precieze besturing vereist is.

milieuvriendelijk: PMAC-motoren zijn milieuvriendelijker dan andere motoren, omdat ze zeldzame aardmetalen gebruiken,die gemakkelijker te recyclen zijn en minder afval produceren dan andere motoren.

Over het algemeen zijn de voordelen van PMAC-motoren een uitstekende keuze voor een breed scala aan toepassingen, waaronder elektrische voertuigen, industriële machines en hernieuwbare energiesystemen.


Permanente magneet AC (PMAC) -motoren hebben een breed scala aan toepassingen, waaronder:

Industriële machines: PMAC-motoren worden gebruikt in een verscheidenheid aan toepassingen van industriële machines, zoals pompen, compressoren, ventilatoren en werktuigen.en nauwkeurige controle, waardoor ze ideaal zijn voor deze toepassingen.

Robotica: PMAC-motoren worden gebruikt in robotica- en automatiseringstoepassingen, waar ze een hoge koppeldichtheid, nauwkeurige besturing en hoge efficiëntie bieden.met een vermogen van niet meer dan 50 W.

HVAC-systemen: PMAC-motoren worden gebruikt in verwarmings-, ventilatie- en airconditioningsystemen (HVAC), waar ze een hoge efficiëntie, nauwkeurige controle en een laag geluidsniveau bieden.Ze worden vaak gebruikt in ventilatoren en pompen in deze systemen.

Hernieuwbare energiesystemen: PMAC-motoren worden gebruikt in hernieuwbare energiesystemen, zoals windturbines en zonne-trackers, waar ze een hoge efficiëntie, een hoge vermogendichtheid en een precieze besturing bieden.Ze worden vaak gebruikt in generatoren en tracking systemen in deze systemen.

Medische apparatuur: PMAC-motoren worden gebruikt in medische apparatuur, zoals MRI-machines, waar ze een hoge koppeldichtheid, nauwkeurige controle en lage geluidsniveaus bieden.Ze worden vaak gebruikt in de motoren die de bewegende onderdelen in deze machines aandrijven.

Werkingsbeginsel
Het werkingsprincipe van de permanente magneet synchrone motor is vergelijkbaar met dat van de synchrone motor.Wanneer de stator winding wordt aangedreven door het geven van de 3-fase voeding, ontstaat er een roterend magnetisch veld tussen de luchtscheuren.

Dit produceert het koppel wanneer de polen van het rotorveld het roterende magnetisch veld op synchrone snelheid houden en de rotor continu draait.het is noodzakelijk om een variabele frequentie stroomtoevoer te voorzien.

EMF- en koppelvergelijking
In een synchrone machine wordt het gemiddelde EMF dat per fase wordt geïnduceerd dynamisch EMF genoemd. In een synchrone motor is de door elke geleider per omwenteling gesneden stroom Pφ Weber
Dan is de tijd die nodig is om een omwenteling te voltooien 60/N sec.

Het gemiddelde EMF dat per geleider wordt geïnduceerd, kan worden berekend door gebruik te maken van

(PφN / 60) x Zph = (PφN / 60) x 2Tph

Waar Tph = Zph / 2

Daarom is het gemiddelde EMF per fase:

= 4 x φ x Tph x PN/120 = 4φfTph
Waar Tph = aantal in serie per fase verbonden beurten

φ = stroom/pool in Weber

P= aantal van polen

F= frequentie in Hz

Zph = aantal geleiders die in serie per fase zijn verbonden = Zph/3

De EMF-vergelijking is afhankelijk van de spoelen en de geleiders op de stator.

Daarom, E = 4 x φ x f x Tph xKd x Kp

De koppelvergelijking van een permanente magneet synchrone motor wordt gegeven als volgt:

T = (3 x Eph x Iph x sinβ) / ωm


Op het oppervlak gemonteerde PMSM
In deze constructie is de magneet op het oppervlak van de rotor gemonteerd.Het zorgt voor een gelijkmatige luchtkloof omdat de doorlaatbaarheid van de permanente magneet en de luchtkloof is hetzelfdeGeen terughoudend koppel, hoge dynamische prestaties en geschikt voor hogesnelheidsapparaten zoals robotica en gereedschapsdrijvers.

Begraven PMSM of binnenin PMSM
In dit type constructie is de permanente magneet zoals in de onderstaande figuur weergegeven in de rotor ingebed.Het terughoudend koppel is te wijten aan de uitsteken van de motor.

Bewerking van een synchrone motor met vaste magneet
De werking van de permanente magneet synchrone motor is zeer eenvoudig, snel en effectief in vergelijking met conventionele motoren.De werking van PMSM is afhankelijk van het roterende magnetisch veld van de stator en het constante magnetisch veld van de rotorDe permanente magneten worden gebruikt als de rotor om constante magnetische stroom te creëren en te werken en te vergrendelen op synchrone snelheid.

De fasorgroepen worden gevormd door de wikkels van de stator met elkaar te verbinden.en dubbele en enkelvoudige fasenOm de harmonische spanningen te verminderen, moeten de wikkels kort met elkaar worden gewikkeld.

Wanneer de 3-fasige wisselstroomtoevoer aan de stator wordt gegeven, ontstaat er een roterend magnetisch veld en wordt het constante magnetisch veld geïnduceerd door de permanente magneet van de rotor.Deze rotor werkt in synchronisme met de synchrone snelheidDe volledige werking van het PMSM is afhankelijk van de luchtkloof tussen de stator en de rotor zonder belasting.

Als de luchtkloof groot is, worden de windverliezen van de motor verminderd.De permanentmagneet synchrone motoren zijn geen zelfstartende motorenHet is dus noodzakelijk de variabele frequentie van de stator elektronisch te regelen.

Voordelen
De voordelen van een permanente magneet synchrone motor zijn onder meer:
zorgt voor een hogere efficiëntie bij hoge snelheden
verkrijgbaar in kleine maten in verschillende verpakkingen
onderhoud en installatie zijn veel gemakkelijker dan met een inductiemotor
met een vermogen van meer dan 50 W,
hoge efficiëntie en betrouwbaarheid
zorgt voor een soepel koppel en dynamische prestaties

Nadelen
De nadelen van permanente magneet synchrone motoren zijn:
Dit soort motoren zijn erg duur in vergelijking met inductiemotoren
Een beetje moeilijk om op te starten omdat ze geen zelfstartende motoren zijn.
