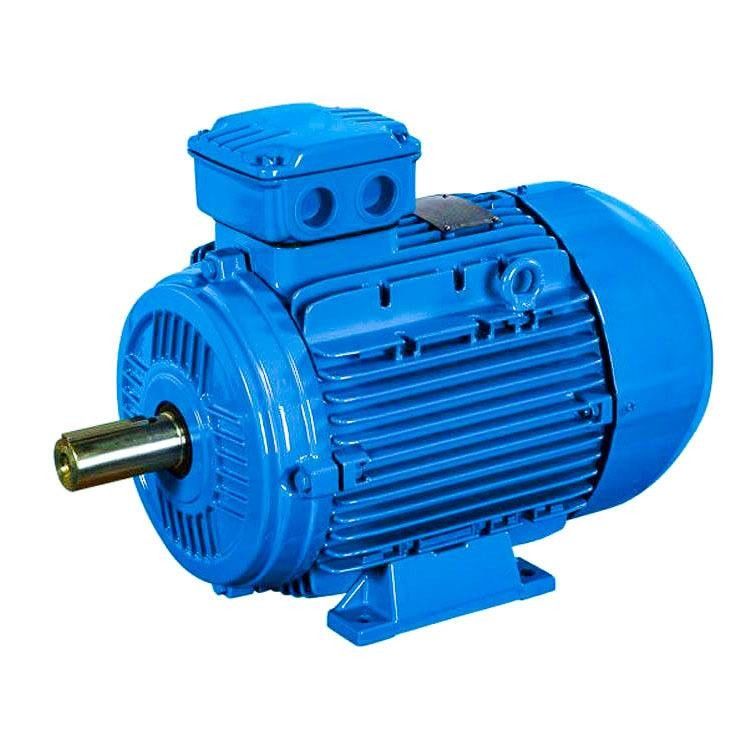

Multipool PM Motor

De permanente magneetac (PMAC) motoren hebben een brede waaier van toepassingen met inbegrip van:

Industriële Machines: PMAC-de motoren worden gebruikt in een verscheidenheid van industriële machinestoepassingen, zoals pompen, compressoren, ventilators, en werktuigmachines. Zij bieden hoog rendement, hoge machtsdichtheid, en nauwkeurige controle aan, die tot hen maakt ideaal voor deze toepassingen.

Robotica: PMAC-de motoren worden gebruikt in robotica en automatiseringstoepassingen, waar zij hoge torsiedichtheid, nauwkeurige controle, en hoog rendement aanbieden. Zij worden vaak gebruikt in robotachtige wapens, tangen, en andere systemen van de motiecontrole.

HVAC-Systemen: PMAC-de motoren worden gebruikt in het verwarmen, ventilatie, en airconditionings (HVAC) systemen, waar zij hoog rendement, nauwkeurige controle, en niveaus met geringe geluidssterkte aanbieden. Zij worden vaak gebruikt in ventilators en pompen in deze systemen.

Duurzame energiesystemen: PMAC-de motoren worden gebruikt in duurzame energiesystemen, zoals windturbines en zonnedrijvers, waar zij hoog rendement, hoge machtsdichtheid, en nauwkeurige controle aanbieden. Zij worden vaak gebruikt in de generators en de volgende systemen in deze systemen.

SPM tegenover IPM

Een PM motor kan in twee hoofdcategorieën worden gescheiden: motoren van de oppervlakte de permanente magneet (SPM) en binnenlandse permanente magneetmotoren (IPM). Geen van beide type van motorontwerp bevat rotorbars. Beide types produceren magnetische stroom door de permanente magneten die aan of binnen van de rotor worden gehecht.

SPM-de motoren hebben magneten die aan de buitenkant van de rotoroppervlakte worden gehecht. Wegens deze mechanische steun, is hun mechanische sterkte zwakker dan dat van IPM motoren. De verzwakte mechanische sterkte beperkt de maximum veilige mechanische snelheid van de motor. Bovendien beperkte het deze motorententoongestelde voorwerp zeer magnetische saliency (LD ≈ Lq). De inductantiewaarden die bij de rotorterminals zijn worden gemeten verenigbaar ongeacht de rotorpositie. Wegens de dichtbijgelegen verhouding van eenheidssaliency, SPM-beduidend vertrouwen de motorontwerpen, als niet volledig, op de magnetische torsiecomponent om torsie te veroorzaken.

IPM de motoren hebben een permanente magneet ingebed in de rotor zelf. In tegenstelling tot hun SPM-tegenhangers, maakt de plaats van de permanente magneten IPM mechanisch motoren zeer geluid, en geschikt om bij zeer hoge snelheden te werken. Deze motoren worden ook bepaald door hun vrij hoge magnetische saliencyverhouding (Lq > LD). wegens hun magnetische saliency, heeft een IPM motor de capaciteit om torsie te produceren door zowel de uit componenten van de magnetische als tegenzintorsie van de motor voordeel te halen.

PM motorstructuren
PM de motorstructuren kunnen in twee categorieën worden gescheiden: binnenland en oppervlakte. Elke categorie heeft zijn ondergroep van categorieën. Een oppervlaktepm motor kan zijn magneten op of bijvoegsel in de oppervlakte van de rotor hebben, om de robuustheid van het ontwerp te verhogen. Het binnenlands permanent plaatsen en een ontwerp van de magneetmotor kunnen sterk verschillen. De IPM magneten van de motor kunnen bijvoegsel zijn als groot blok of gewankeld aangezien zij dichter aan de kern komen. Een andere methode is hen te hebben ingebed in een spoke patroon.

PM de variatie van de motorinductantie met lading
Slechts kan zo veel stroom met een stuk van ijzer worden verbonden om torsie te produceren. Uiteindelijk, zal het ijzer zal niet meer stroom verzadigen om en toestaan te verbinden. Het resultaat is een vermindering van de inductantie van de weg die door een stroomgebied wordt genomen. In een PM machine, zullen de D-as en q-as inductantiewaarden met verhogingen van de ladingsstroom verminderen.

Van D en de q-as inductantie van een SPM-motor zijn bijna identiek. Omdat de magneet buiten de rotor is, zal de inductantie van de q-as dalen aan hetzelfde tarief zoals de D-as inductantie. Nochtans, zal de inductantie van een IPM motor verschillend verminderen. Opnieuw, is de D-as inductantie natuurlijk lager omdat de magneet in de stroomweg is en geen aanleidinggevend bezit produceert. Daarom er minder ijzer is in de D-as te verzadigen, die in een beduidend lagere vermindering van stroom met betrekking tot de q-as resulteert.

PM de types van motormagneet

Er zijn een paar types van permanente magneetmaterialen die momenteel voor elektrische motoren worden gebruikt. Elk type van metaal heeft zijn voordelen en nadelen.
