Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 reeks
Prijs: USD 500-5000/set
Verpakking Details: zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |
3 Synchrone Motor van de fase de Permanente Magneet |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Isolatieklasse: |
F (H) |
Beschermingsrang: |
IP54 (klantgerichte IP23) |
Energierendementnormen: |
IE5 |
Controlewijze: |
Veranderlijke frequentie vectorcontrole |
Temperatuur: |
-15~+40℃ |
Kleur: |
Blauw, Grijs, enz. |
het koelen: |
IC411, IC416 |
Naam: |
3 Synchrone Motor van de fase de Permanente Magneet |
Huidig: |
AC |
Materiaal: |
Zeldzame aarde NdFeB |
Isolatieklasse: |
F (H) |
Beschermingsrang: |
IP54 (klantgerichte IP23) |
Energierendementnormen: |
IE5 |
Controlewijze: |
Veranderlijke frequentie vectorcontrole |
Temperatuur: |
-15~+40℃ |
Kleur: |
Blauw, Grijs, enz. |
het koelen: |
IC411, IC416 |

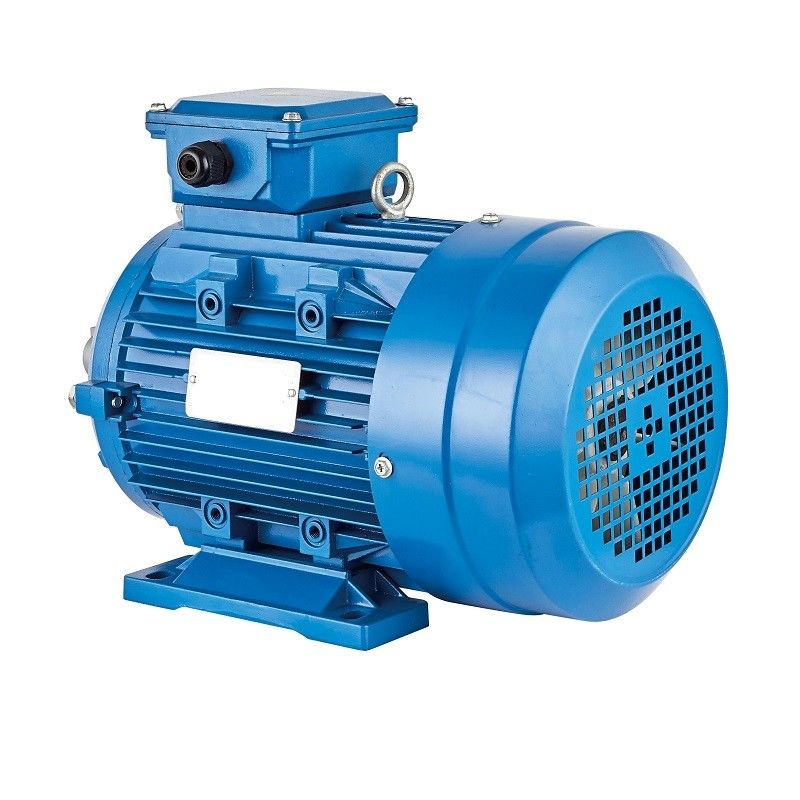

IC411 IC416 die Synchrone Motor van de 3 Fasen de Permanente Magneet koelt
Vermogensklasse: 40 aan 630kW
Kadergrootte: H112 aan H450
Geschatte snelheid: 1500rpm, 3000rpm of volgens klantenvereisten
Beschermingsklasse: IP55, IP56, IP65
Isolatieklasse: F, H (AT80K)
Thermisch beschermingsapparaat: PTC, PT100
Dragend merk:: FAG, SKF
Voedingvoltage: 220V, 380V, 415V, 660V, 6KV, 10KV of volgens klantenvereisten
Installatiemethode: B3, B5, B35, V1, ENZ.
De dienstfactor: 1.15, 1.2, 1.25, 1.3, of volgens klantenvereisten
Het koelen methode: IC411, IC416
Toepassingshoogte: 1000m of volgens klantenvereisten
Controlewijze: Omschakelaars sensorless vectorcontrole
Wat is de Permanente Magneet Synchrone Motor?
De PERMANENTE MAGNEET SYNCHRONE MOTOR is hoofdzakelijk samengesteld uit de stator, de rotor, de chassis, de voor-achtergedeeltedekking, de lagers, enz. De structuur van de stator is fundamenteel hetzelfde als dat van gewone asynchrone motoren, en het belangrijkste verschil tussen de permanente magneet synchrone motor en andere soorten motoren is zijn rotor.
Het permanente magneetmateriaal met vooraf gemagnetiseerde (geladen magnetisch) magnetisch op de oppervlakte of binnen de permanente magneet van de motor, verstrekt het noodzakelijke magnetische veld van het luchthiaat voor de motor. Deze rotorstructuur kan het motorvolume effectief verminderen, verlies verminderen en efficiency verbeteren.
Het werken van Permanente Magneet Synchrone Motor:
Werken van de permanente magneet synchrone motor is zeer eenvoudig, snel, en efficiënt wanneer vergeleken bij conventionele motoren. Het werken van PMSM hangt van het roterende magnetische veld van de stator en het constante magnetische veld van de rotor af. De permanente magneten worden gebruikt als rotor om constante magnetische stroom, en slot tot stand te brengen bij synchrone snelheid te werken. Deze types van motoren zijn gelijkaardig aan brushless gelijkstroom-motoren.
De phasorgroepen worden gevormd door zich de bij winding van de stator met elkaar aan te sluiten. Deze phasorgroepen zijn lid geworden samen van om verschillende verbindingen zoals een ster, een Delta, en dubbele en één enkele fasen te vormen. Om harmonische voltages te verminderen, zou de winding met elkaar gekronkeld binnenkort moeten zijn.
Wanneer de driefasenac levering wordt gegeven aan de stator, leidt het tot een roterend magnetisch veld en het constante magnetische veld wordt veroorzaakt wegens de permanente magneet van de rotor. Deze rotor werkt in synchronisme met de synchrone snelheid. Het gehele werken van PMSM hangt van het luchthiaat af tussen de stator en de rotor zonder lading.
Als het luchthiaat groot is, dan zullen de luchtturbulentieverliezen van de motor worden verminderd. De gebiedspolen die door de permanente magneet worden gecreeerd zijn treffend. De permanente magneet synchrone motoren zelf-beginnen motoren niet. Zo, is het noodzakelijk om de veranderlijke frequentie van de stator elektronisch te controleren.
Voordelen
De voordelen van permanente magneet synchrone motor omvatten:
verstrekt hogere efficiency bij hoge snelheden
beschikbaar in kleine grootte bij verschillende pakketten
het onderhoud en de installatie zijn zeer gemakkelijk dan een inductiemotor
geschikt om volledige torsie bij lage snelheden te handhaven
hoog rendement en betrouwbaarheid
geeft vlotte torsie en dynamische prestaties
Nadelen
De nadelen van permanente magneet synchrone motoren zijn:
Deze type van motoren zijn zeer duur wanneer vergeleken bij inductiemotoren
Op de een of andere manier moeilijk aan opstarten omdat zij motoren niet zelf-beginnen.
EMF en Torsievergelijking:
In een synchrone machine, gemiddelde wordt EMF die per fase wordt veroorzaakt genoemd dynamisch veroorzaakt EMF in een synchrone motor, is de stroombesnoeiing door elke leider per revolutie Pϕ Weber
Dan is de tijd die wordt gevergd om één revolutie voltooid te zijn 60/N-seconde
Gemiddelde EMF die per leider wordt veroorzaakt kan worden berekend door te gebruiken
(PϕN/60) x Zph = (PϕN/60) x 2Tph
Waar Tph = Zph/2
Daarom gemiddelde is EMF per fase,
= 4 x ϕ x Tph x PN/120 = 4ϕfTph
Waar Tph = nr. Van draaien in reeks per fase worden verbonden die
ϕ = stroom/pool in Weber
P= nr. Van polen
F=frequentie in Herz
Zph= nr. Van leiders die in reeks per fase worden verbonden. = Zph/3
De EMF vergelijking hangt van de rollen en de leiders op de stator af. Voor deze motor, worden de distributiefactor Kd en de hoogtefactor KP ook overwogen.
Vandaar, E = 4 x ϕ x F x Tph xKd x KP
De torsievergelijking van een permanente magneet synchrone motor wordt gegeven als,
T = (3 x Eph x Iph x sinβ)/ωm
Permanente magneet synchrone motoren met interne magneten: Maximumenergierendement
De permanente magneet synchrone motor met interne magneten (IPMSM) is de ideale motor voor tractietoepassingen waar het maximumkoppel niet bij maximumsnelheid voorkomt. Dit type van motor wordt gebruikt in toepassingen die hoge dynamica vereisen en capaciteit overbelasten. En het is ook de perfecte keus als u ventilators of pompen in de waaier van IE4 wilt in werking stellen en IE5-. De hoge aankoopkosten worden gewoonlijk vergoed door energie - besparingen tijdens de uitvoeringstijd, op voorwaarde dat u het met de juiste veranderlijke frequentieaandrijving in werking stelt.
Onze motor-opgezette veranderlijke frequentieaandrijving gebruikt een geïntegreerde controlestrategie die op MTPA (Maximumkoppel per Ampère) wordt gebaseerd. Dit staat u toe om uw permanente magneet synchrone motoren met maximumenergierendement in werking te stellen. De overbelasting van 200%, de uitstekende beginnende torsie en de uitgebreide waaier van de snelheidscontrole staan u toe ook om de motorclassificatie volledig te exploiteren. Voor een snelle terugwinning van kosten en de meest efficiënte controleprocessen.
Permanente magneet synchrone motoren met externe magneten voor klassieke servotoepassingen
De permanente magneet synchrone motoren met externe magneten (SPMSM) zijn ideale motoren wanneer u hoge overbelasting en snelle versnelling, bijvoorbeeld in klassieke servotoepassingen nodig hebt. Het verlengde ontwerp resulteert ook in lage massainertie en kan optimaal worden geïnstalleerd. Nochtans, is bestaat één nadeel van het systeem dat uit SPMSM en veranderlijke frequentieaandrijving de kosten verbonden aan het, aangezien de dure stoptechnologie en de codeurs van uitstekende kwaliteit vaak worden gebruikt.
Toepassing:
De permanente magneet synchrone motoren kunnen met frequentieconvertors worden gecombineerd om het beste open-loop steppless systeem van de snelheidscontrole te vormen, dat wijd voor de transmissiemateriaal van de snelheidscontrole in petrochemische, chemische vezel, textiel, machines, elektronika, glas, rubber, verpakking, druk, document het maken, druk en het verven, metallurgie en andere industrieën is gebruikt.
