Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE,UL
Modelnummer: PMM
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 set
Prijs: USD 500-5000/set
Verpakking Details: Zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |
2500kw 360rpm 72hz 10kv Neodymium Magnet Motor Voor Interne Mixer |
Stroom: |
AC |
Vermogensklasse: |
5.5-3000kw |
Type: |
IPM |
Polen: |
4 |
Verantwoordelijkheid: |
S1 |
Fase: |
fase 3 |
Toepassingen: |
mixers, molens, pompen, ventilators, ventilators, transportbanden, en industriële toepassingen |
Beschermingsgraad: |
IP68 |
Naam: |
2500kw 360rpm 72hz 10kv Neodymium Magnet Motor Voor Interne Mixer |
Stroom: |
AC |
Vermogensklasse: |
5.5-3000kw |
Type: |
IPM |
Polen: |
4 |
Verantwoordelijkheid: |
S1 |
Fase: |
fase 3 |
Toepassingen: |
mixers, molens, pompen, ventilators, ventilators, transportbanden, en industriële toepassingen |
Beschermingsgraad: |
IP68 |

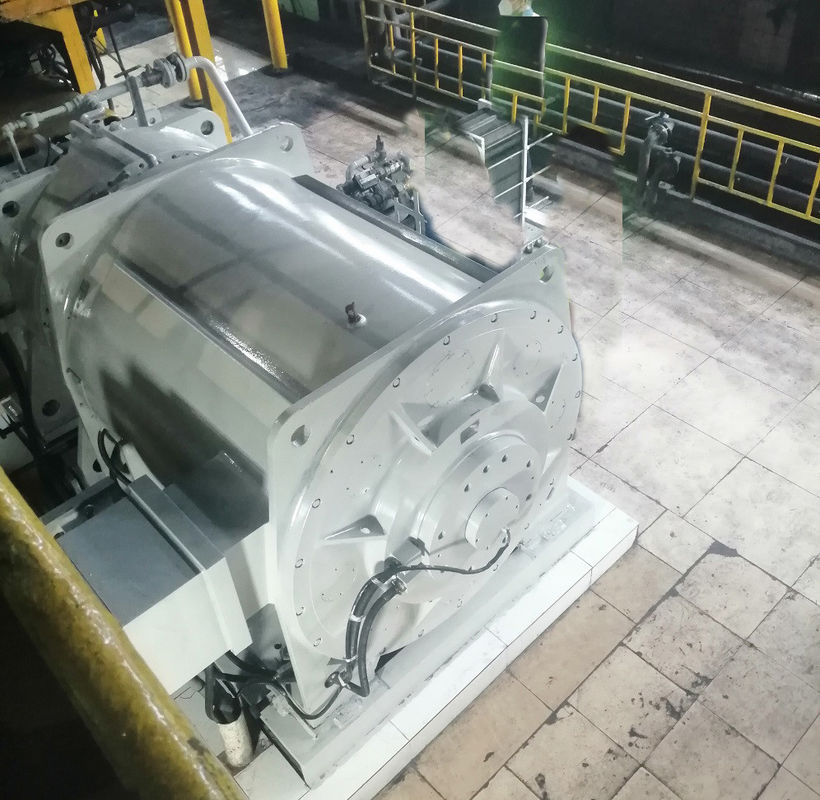

2500kw 360rpm 72hz 10kv Neodymium Magnet Motor Voor Interne Mixer
Wat is de permanente magneet synchrone motor?
Een permanente magneetmotor (PM) is een wisselstroommotor die gebruik maakt van magneten die ofwel zijn ingebed in het oppervlak van de rotor of eraan zijn bevestigd.binnenkant en oppervlakIn het geval van een oppervlakte-PM-motor kunnen magneten op of in het oppervlak van de rotor worden geplaatst, waardoor de duurzaamheid van het ontwerp van de motor wordt verbeterd.Aan de andere kant, kan de plaatsing en het ontwerp van magneten in een interne permanente magneetmotor (IPM) aanzienlijke variaties vertonen.De magneten in een IPM-motor kunnen als een groot blok worden ingebracht of worden gestapeld als ze de kern naderen, terwijl een andere aanpak bestaat uit het in een spakenpatroon te plaatsen.
Analyse van het principe van de motor van de permanente magneet
Een synchrone motor werkt op basis van de wisselwerking tussen het constante magnetisch veld van de rotor en het draaiende magnetisch veld van de stator.Een draaiend magnetisch veld wordt geproduceerd door de stator van een synchrone motorDe wet van Ampere stelt dat koppel wordt geproduceerd door de synchrone wisselstroom van de statorwikkelingen en het magnetisch veld van de rotor.Dit koppel zorgt ervoor dat de rotor gemakkelijker kan draaien.
Een constant magnetisch veld wordt geproduceerd door permanente magneten op de rotor van permanente magneet synchrone motoren (PMSM).De polen van de rotor in lijn met de draaiende magnetisch veld van de stator wanneer het draait met de synchrone snelheidAls gevolg hiervan kunnen PMSM's, wanneer ze rechtstreeks aan een netwerk van driefase-stroom zijn gekoppeld, niet zelf starten.
Verschillen tussen de permanente magneetmotor en de asynchrone motor:
01. Rotorstructuur
Asynchrone motor: De rotor bestaat uit een ijzeren kern en een wikkeling, voornamelijk rotoren met eekhoornhok en draadwinding.Het magnetisch veld van de aluminium staaf snijden de stator aandrijft de rotor.
PMSM-motor: de permanente magneten zijn ingebed in de magnetische polen van de rotor,en worden gedreven om te draaien door het roterende magnetisch veld dat in de stator wordt gegenereerd volgens het principe van magnetische polen van dezelfde fase die verschillende afstotingen aantrekken.
02. Efficiëntie
Asynchrone motoren: moeten stroom absorberen van de netontsteking, wat resulteert in een bepaalde hoeveelheid energieverlies, motorreactieve stroom en een lage vermogen.
PMSM-motor: het magnetisch veld wordt geleverd door permanente magneten, de rotor heeft geen opwekkende stroom nodig en de efficiëntie van de motor wordt verbeterd.
03Volume en gewicht
Het gebruik van hoogwaardige permanente magneetmaterialen maakt het magnetische veld van de luchtkloof van permanente magneet synchrone motoren groter dan dat van asynchrone motoren.De afmetingen en het gewicht worden verminderd in vergelijking met asynchrone motorenHet zal een of twee frames kleiner zijn dan asynchrone motoren.
04. Motor startstroom
Asynchrone motor: deze wordt rechtstreeks gestart door elektriciteit met een frequentie van vermogen en de startstroom is groot, die 5 tot 7 keer de nominale stroom kan bereiken,Dat heeft een grote impact op het elektriciteitsnet in een ogenblik.De grote startstroom zorgt ervoor dat de lekkageweerstandspanning van de statorwinding toeneemt, en het startmoment is klein, zodat een zware start niet kan worden bereikt.Zelfs als de omvormer wordt gebruikt, kan het alleen binnen het nominale uitgangsstroombereik starten.
PMSM-motor: wordt aangedreven door een speciale controller, die niet voldoet aan de nominale uitgangsvereisten van de reducer.de stroom wordt geleidelijk verhoogd naargelang de belasting, en het startkoppel is groot.
05. Vermogensfactor
Asynchrone motoren hebben een lage vermogensfactor, ze moeten een grote hoeveelheid reactieve stroom uit het elektriciteitsnet absorberen,de grote startstroom van asynchrone motoren zal op korte termijn gevolgen hebben voor het elektriciteitsnet, en langdurig gebruik zal bepaalde schade veroorzaken aan de apparatuur en transformatoren van het elektriciteitsnet.Het is noodzakelijk om vermogencompensatie-eenheden toe te voegen en reactieve vermogencompensatie uit te voeren om de kwaliteit van het elektriciteitsnet te waarborgen en de kosten van het gebruik van apparatuur te verhogen..
Er is geen geïnduceerde stroom in de rotor van de permanente magneet synchrone motor, en de vermogen factor van de motor is hoog,die de kwaliteitsfactor van het elektriciteitsnet verbetert en de noodzaak van de installatie van een compensator wegneemt.
06Onderhoud
De asynchrone motor + reducerstructuur zal trillingen, warmte, een hoog falen, een groot smeermiddelverbruik en een hoge handmatige onderhoudskosten veroorzaken; het zal bepaalde stilstandsverliezen veroorzaken.
De driefasige permanente magneet synchrone motor aandrijft de apparatuur rechtstreeks.Mechanische trillingen zijn kleinHet hele aandrijfsysteem is vrijwel onderhoudsvrij.
De driefasige permanente magneet synchrone motor aandrijft de apparatuur rechtstreeks.Mechanische trillingen zijn kleinHet hele aandrijfsysteem is vrijwel onderhoudsvrij.
De synchrone motor met permanente magneet heeft de volgende kenmerken:
In de algemene industriële sector bespaart de vervanging van lage-spanning ((380/660/1140V) high-efficiency asynchrone motoren, systeem, 5% tot 30% energie.en de hoogspannings ((6kV/10kV) asynchrone motoren met hoog rendementHet systeem bespaart 2% tot 10%.
Waarom kies je voor permanente magneet AC motoren?
1• Hogere efficiëntie: Permanente magneetmotoren hebben een hogere efficiëntie dan traditionele motoren omdat ze minder verliezen hebben als gevolg van de afwezigheid van stroom in de rotorwikkelingen.
2Betere krachtdichtheid: permanente magneetmotoren hebben een hogere krachtdichtheid dan traditionele motoren omdat ze een sterker magnetisch veld kunnen genereren met een kleinere hoeveelheid materiaal.
3- kleinere afmetingen en gewicht: vanwege hun hogere vermogendichtheid kunnen permanente magneetmotoren kleiner en lichter worden ontworpen dan traditionele motoren,waardoor ze ideaal zijn voor toepassingen waar ruimte en gewicht een probleem zijn.
4Minder onderhoud: permanente magneetmotoren hebben minder bewegende onderdelen dan traditionele motoren, wat betekent dat ze minder onderhoud vereisen en een langere levensduur hebben.
5Betere controle: Permanente magneetmotoren hebben een betere controle omdat ze sneller kunnen reageren op veranderingen in belasting en snelheid, waardoor ze geschikt zijn voor toepassingen die een nauwkeurige controle vereisen.
Een permanente magneetmotor (ook PM genoemd) kan in twee hoofdcategorieën worden onderverdeeld: interne permanente magneet (IPM) en oppervlakte permanente magneet (SPM).Beide soorten genereren magnetische stroom door de permanente magneten die aan of in de rotor zijn bevestigd.
SPM
BESCHIKKINGSVAN DURENDE MAGNET
Een type motor waarin permanente magneten aan de rotoromtrek zijn bevestigd.
SPM-motoren hebben magneten aan de buitenkant van het rotoroppervlak bevestigd, hun mechanische sterkte is zo zwakker dan die van de IPM.De verzwakte mechanische sterkte beperkt het maximale veilige mechanische toerental van de motorBovendien vertonen deze motoren een zeer beperkte magnetische uitsteeksel (Ld ≈ Lq).Vanwege de bijna eenheidsverhouding, SPM-motorontwerpen zijn aanzienlijk, zo niet volledig, afhankelijk van de magnetische koppelcomponent om koppel te produceren.
IPM
Inwendige permanente magneet
Een motor met een rotor met permanente magneten wordt IPM genoemd.
IPM-motoren hebben een permanente magneet ingebed in de rotor zelf.met een vermogen van niet meer dan 10 WDeze motoren worden ook gedefinieerd door hun relatief hoge magnetische uitsteeksverhouding (Lq > Ld).een IPM-motor kan koppel genereren door gebruik te maken van zowel de magnetische als de terughoudende koppelcomponenten van de motor.
Waarom zou u een IPM-motor kiezen in plaats van een SPM?
1Een hoog koppel wordt bereikt door naast het magnetisch koppel ook het retentiekopel te gebruiken.
2IPM-motoren verbruiken tot 30% minder stroom dan conventionele elektromotoren.
3De mechanische veiligheid wordt verbeterd doordat de magneet, in tegenstelling tot bij een SPM, niet loskomt door middel van centrifuge kracht.
4Het kan reageren op hogesnelheidsrotatie van de motor door de twee soorten koppel te regelen met behulp van vectorcontrole.
Borstelloze permanente magneet (PM) -motoren werken met een wisselstroomtoevoer en worden daarom vaak PMAC-motoren genoemd.Door het gebruik van permanente magneten is de noodzaak van geleiders (rotorbalken) weggenomen, zodat rotorverliezen worden uitgeslotenDeze opzet maakt het mogelijk om hoge efficiëntie, lage snelheid en hoog koppel in één pakket te combineren.motoren met standaarddoeltreffendheid bij hetzelfde laadpuntDeze efficiëntieverbeteringen gelden voor het gehele bereik van typische motorbelastingen.
Vanwege de noodzaak van een aandrijving of een controller zijn PMAC-motoren met variabele snelheid veel duurder dan Premium Efficiency-inductiemotoren met constante snelheid.evenzo zijn gelijkwaardige vervangingen voor een elektronische pulsbreedte gemoduleerde variabele frequentiedruk (VFD) voor het besturen van een nieuwe Premium Efficiency-omvormermotorBij vervanging van motoren met een constante snelheid in toepassingen met een variabele stroomde energiebesparingen als gevolg van de variabele toerentalcapaciteit van de PMAC-motor zullen de besparingen als gevolg van het verhoogde rendement van de motor zelf aanzienlijk overschrijden;Permanente magneetmotoren zorgen voor een verbeterde efficiëntie over hun gehele werkingsbereik en voldoen aan of overtreffen de IE4-efficiëntiestandaarden van de Internationale Elektrotechnische Commissie (IEC).
De ontwikkelingstendens van zeldzame aardmagneetmotoren:
Rare earth permanentmagnetmotoren ontwikkelen zich in de richting van een hoog vermogen (hoge snelheid, hoog koppel), hoge functionaliteit en miniaturisatie.en voortdurend nieuwe motorsoorten en toepassingsgebieden uitbreidenOm aan de behoeften te voldoen, moeten de ontwerpprocessen en de productieprocessen van zeldzame aardmagneetmotoren nog steeds voortdurend worden vernieuwd.De elektromagnetische structuur zal complexer zijn., zal de berekeningsstructuur nauwkeuriger zijn en zal het productieproces geavanceerder en toepasbaarder zijn.
Toepassing van een motor met permanente zeldzame aardmagneten:
Door de superioriteit van zeldzame aardpermanente magneetmotoren worden hun toepassingen steeds uitgebreider.
De belangrijkste toepassingsgebieden zijn grote energieverbruikers,met een vermogen van niet meer dan 1 kVA, synchrone motoren met zeldzame aardmagneten voor verschillende mijnbouw- en transportmachines die worden gebruikt in olievelden en steenkoolmijnen,met een vermogen van niet meer dan 50 W.
