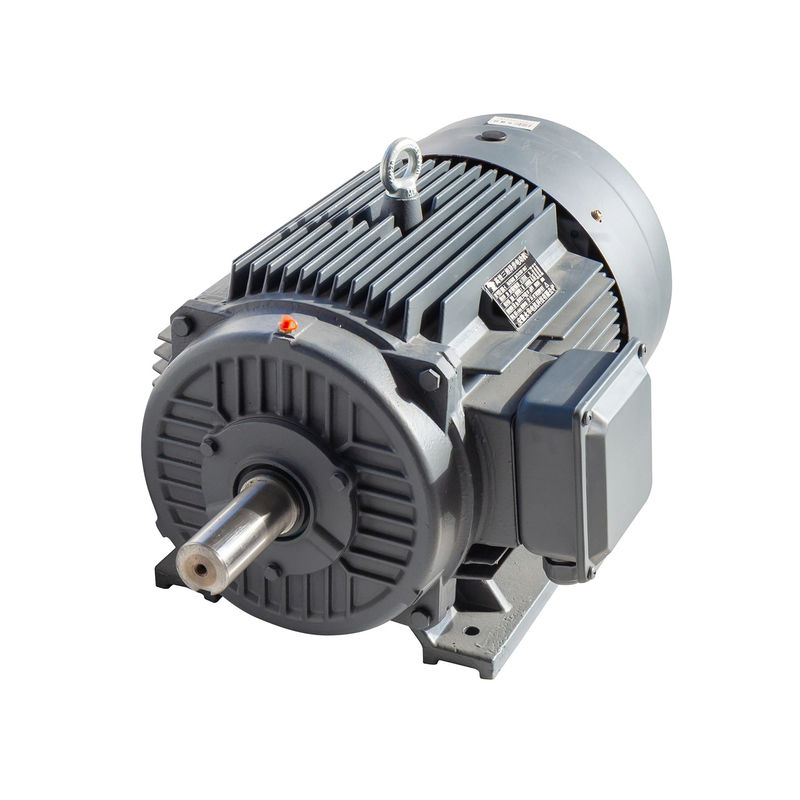

4 van de de Magneetmotor van Polen Gearless de Permanente Fabrikant van China

Werkingsbeginsel

Het werkingsprincipe van de permanente magneet synchrone motor is vergelijkbaar met dat van de synchrone motor.Wanneer de stator winding wordt aangedreven door het geven van de 3-fase voeding, ontstaat er een roterend magnetisch veld tussen de luchtscheuren.

Dit produceert het koppel wanneer de polen van het rotorveld het roterende magnetisch veld op synchrone snelheid houden en de rotor continu draait.het is noodzakelijk om een variabele frequentie stroomtoevoer te voorzien.

Waarom kies je voor permanente magneet AC motoren?

Permanente magneet AC (PMAC) -motoren bieden verschillende voordelen ten opzichte van andere typen motoren, waaronder:

Hoge efficiëntie: PMAC-motoren zijn zeer efficiënt vanwege de afwezigheid van koperverliezen in de rotor en de verminderde wikkelverliezen.resulterend in aanzienlijke energiebesparingen.

Hoge vermogendichtheid: PMAC-motoren hebben een hogere vermogendichtheid in vergelijking met andere motorsoorten, wat betekent dat ze meer vermogen per eenheid grootte en gewicht kunnen produceren.Dit maakt ze ideaal voor toepassingen waar de ruimte beperkt is.

Hoge koppeldichtheid: PMAC-motoren hebben een hoge koppeldichtheid, wat betekent dat ze meer koppel per eenheid grootte en gewicht kunnen produceren..

Minder onderhoud: Omdat PMAC-motoren geen borstels hebben, hebben ze minder onderhoud nodig en hebben ze een langere levensduur dan andere motoren.

Verbeterde besturing: PMAC-motoren hebben een betere snelheids- en koppelbeheersing in vergelijking met andere motortypen, waardoor ze ideaal zijn voor toepassingen waar een precieze besturing vereist is.

milieuvriendelijk: PMAC-motoren zijn milieuvriendelijker dan andere motoren, omdat ze zeldzame aardmetalen gebruiken,die gemakkelijker te recyclen zijn en minder afval produceren dan andere motoren.

Over het algemeen zijn de voordelen van PMAC-motoren een uitstekende keuze voor een breed scala aan toepassingen, waaronder elektrische voertuigen, industriële machines en hernieuwbare energiesystemen.

Permanente magneet AC (PMAC) -motoren hebben een breed scala aan toepassingen, waaronder:

Industriële machines: PMAC-motoren worden gebruikt in een verscheidenheid aan toepassingen van industriële machines, zoals pompen, compressoren, ventilatoren en werktuigen.en nauwkeurige controle, waardoor ze ideaal zijn voor deze toepassingen.

Robotica: PMAC-motoren worden gebruikt in robotica- en automatiseringstoepassingen, waar ze een hoge koppeldichtheid, nauwkeurige besturing en een hoge efficiëntie bieden.met een vermogen van niet meer dan 50 W.

HVAC-systemen: PMAC-motoren worden gebruikt in verwarmings-, ventilatie- en airconditioningsystemen (HVAC), waar ze een hoge efficiëntie, nauwkeurige controle en een laag geluidsniveau bieden.Ze worden vaak gebruikt in ventilatoren en pompen in deze systemen.

Hernieuwbare energiesystemen: PMAC-motoren worden gebruikt in hernieuwbare energiesystemen, zoals windturbines en zonne-trackers, waar ze een hoge efficiëntie, een hoge vermogendichtheid en een precieze besturing bieden.Ze worden vaak gebruikt in generatoren en tracking systemen in deze systemen.

Medische apparatuur: PMAC-motoren worden gebruikt in medische apparatuur, zoals MRI-machines, waar ze een hoge koppeldichtheid, nauwkeurige besturing en lage geluidsniveaus bieden.Ze worden vaak gebruikt in de motoren die de bewegende onderdelen in deze machines aandrijven.

SPM versus IPM

Een PM-motor kan in twee hoofdcategorieën worden onderverdeeld: oppervlakte permanente magneetmotoren (SPM) en interne permanente magneetmotoren (IPM).Beide soorten genereren magnetische stroom door de permanente magneten die aan of in de rotor zijn bevestigd.

SPM-motoren hebben magneten aan de buitenkant van het rotoroppervlak bevestigd.De verzwakte mechanische sterkte beperkt het maximale veilige mechanische toerental van de motorBovendien vertonen deze motoren een zeer beperkte magnetische uitsteek (Ld ≈ Lq).

De waarde van de inductantie die wordt gemeten aan de rotorpunten is ongeacht de rotorpositie consistent.op het magnetisch koppelcomponent om koppel te produceren.

IPM-motoren hebben een permanente magneet ingebed in de rotor zelf.met een vermogen van niet meer dan 10 WDeze motoren worden ook gedefinieerd door hun relatief hoge magnetische uitsteeksverhouding (Lq > Ld).een IPM-motor kan koppel genereren door gebruik te maken van zowel de magnetische als de terughoudende koppelcomponenten van de motor.

Zelfdetectie tegenover gesloten kringloop

Recente vooruitgang in aandrijftechnologie stelt standaard wisselstroom aandrijvingen in staat om “zelfdetecteren” en de positie van de motormagneet te volgen.Door bepaalde routines, weet de aandrijving de exacte positie van de motormagneet door de A/B-kanalen te volgen en te corrigeren op fouten met het z-kanaal.Het kennen van de exacte positie van de magneet zorgt voor een optimale koppelproductie, wat resulteert in een optimale efficiëntie.

Verswakking/intensivering van de stroom van de PM-motoren

In een permanente magneetmotor wordt de stroom gegenereerd door de magneten.Het versterken of intensiveren van het fluxveld zal de motor toelaten om tijdelijk de koppelproductie te verhogenHet verminderde magnetische veld beperkt de koppelproductie, maar vermindert de back-emf spanning.De verminderde back-EMF spanning bevrijdt de spanning om de motor te duwen om te werken bij hogere uitvoer snelheden. Beide soorten werking vereisen een extra motorstroom. De richting van de motorstroom over de d-as, die door de motorregelaar wordt geleverd, bepaalt het gewenste effect.

Voordelen van zeldzame aard Permanente Magnetmotoren

Hoog rendement:De efficiëntiecurve van de asynchrone motor daalt over het algemeen sneller onder 60% van de nominale belasting en het rendement is bij lichte belasting zeer laag.De efficiëntiecurve van de zeldzame aard permanente magneet motor is hoog en vlak, en het bevindt zich in het gebied met een hoog rendement bij 20% tot 120% van de nominale belasting.

Hoog vermogen: De gemeten waarde van de vermogensfactor van de synchrone motor met permanente magneet van zeldzame aard is dicht bij de grenswaarde van 1.0De krachtfactorcurve is even hoog en vlak als de efficiëntiecurve. De krachtfactor is hoog.Er is geen noodzaak tot compensatie van het reactief vermogen bij lage spanning en de capaciteit van het distributiesysteem is volledig benut..

Statorstroom is klein:In vergelijking met de asynchrone motor met hetzelfde vermogen, is het vermogen van de motor om de motor te activeren aanzienlijk lager dan dat van de motor met een andere motor.de statorstroomwaarde kan met 30% tot 50% worden verlaagdTegelijkertijd wordt door de sterk verminderde statorstroom de motortemperatuur verhoogd en wordt het lagervet en de levensduur verlengd.

Hoog stapsmoment en trekmoment:Rare-earth permanent magnet synchrone motoren hebben een hoger out-of-step koppel en trek-in koppel, waardoor de motor een hogere laadcapaciteit heeft en soepel in synchronisatie kan worden getrokken.

Zeldzaam aardmagneetstaal is gemakkelijk te demagnetiseren:Wanneer het permanente magneetmateriaal wordt blootgesteld aan trillingen, hoge temperaturen en overbelastingsstromen, kan de magnetische permeabiliteit afnemen of kan het fenomeen demagnetisatie optreden,die de prestaties van de motor van de permanente magneet vermindert.
