Productdetails
Plaats van herkomst: China
Merknaam: ENNENG
Certificering: CE
Modelnummer: PMG
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: USD 1000-5000/set
Verpakking Details: Zeewaardige verpakking
Levertijd: 15-120 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 20000 reeksen/jaar
Naam: |
Eco-vriendelijke, efficiënte permanente magneet-synchrone generator |
Huidig Type: |
AC |
Vermogensklasse: |
5-2000kw |
Beschermingsgraad: |
IP54 IP55 |
Windend materiaal: |
100% koper |
Toepassing: |
Windturbine, hydroturbine |
Installatie: |
IMB3 IMB5 IMB35 |
Spanning: |
400V |
Frequentie: |
50 Hz |
Naam: |
Eco-vriendelijke, efficiënte permanente magneet-synchrone generator |
Huidig Type: |
AC |
Vermogensklasse: |
5-2000kw |
Beschermingsgraad: |
IP54 IP55 |
Windend materiaal: |
100% koper |
Toepassing: |
Windturbine, hydroturbine |
Installatie: |
IMB3 IMB5 IMB35 |
Spanning: |
400V |
Frequentie: |
50 Hz |

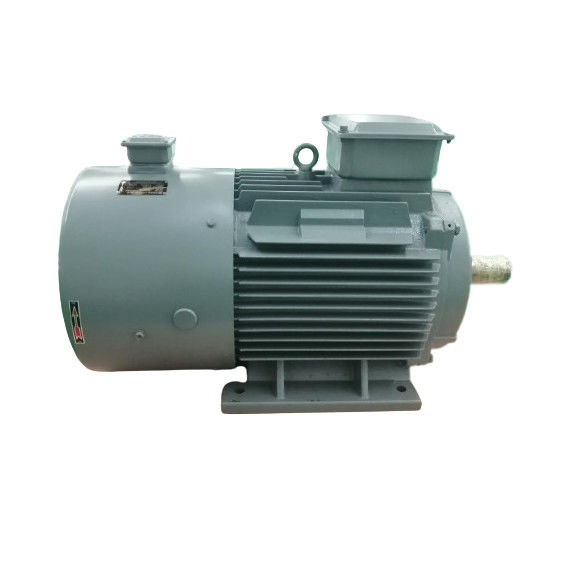

Eco-vriendelijke, efficiënte permanente magneet-synchrone generator
Producttekening
Technische parameter
| - Nee, dat is niet waar. | Parameter | Eenheden | Gegevens |
| 1 | Nominaal uitgangsvermogen | KW | 20 |
| 2 | Nominale snelheid | RPM | 250 |
| 3 | Nominale uitgangsspanning | VAC | 400 |
| 4 | Nominale stroom | Een | 29 |
| 5 | Frequentie | Hz | 50 |
| 6 | Pools | 24 | |
| 7 | Efficiëntie bij nominale snelheid | > 93,6% | |
| 8 | Typ van de wikkeling | Y | |
| 9 | Isolatie | H-klasse | |
| 10 | Nominaal koppel | Nm | 825 |
| 11 | Startmoment | Nm | < 15 |
| 12 | Temperatuurverhoging | °C | 90 |
| 13 | Lagers | SKF | |
| 14 | Gewicht | Kilo's | 340 |
Gedetailleerde foto's
Een permanente magneetgenerator (PMG) is een elektrische generator die permanente magneten gebruikt om een magnetisch veld te creëren.Het magnetisch veld wordt gebruikt om een spanning te induceren in een spoel draad die is aangesloten op de generatorDeze spanning wordt vervolgens gebruikt om elektrische apparaten aan te drijven of om energie in batterijen op te slaan.
De structuur
Het ontwerp van een PMG is relatief eenvoudig. Het bestaat uit een rotor, stator en permanente magneten.De stator is een stationair onderdeel dat de rotor omringt en bevat de spoelen van draadWanneer de rotor draait, snijdt het door de permanente magneten gecreëerde magnetisch veld de draden in de stator door, waardoor een spanning ontstaat.
Werkingsbeginsel
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy outputHet bestaat uit twee delen, de stator en de rotor. De stator is de armature die de elektriciteit genereert en de rotor is de magnetische pool.met een diameter van niet meer dan 20 mm,, machine basis, en eind dekking.
De rotor is meestal een verborgen paaltype, die bestaat uit een opwinding, een ijzeren kern en as, een beschermring, een middelring, enzovoort.
De opwinding van de rotor wordt gevoed met gelijkstroom om een magnetisch veld te genereren dat dicht bij de sinusvormige verdeling ligt (het rotormagnetisch veld genoemd),en de effectieve opwindingstroom snijden met de stationaire armature windingAls de rotor draait, draait het magnetisch veld van de rotor ermee mee.en een driefasig wisselstroompotentieel wordt geïnduceerd in de driefasige statorwinding.
Wanneer de PM-generator met een symmetrische belasting draait, synthetiseert de driefasige armaturestroom om een roterend magnetisch veld met synchrone snelheid te genereren.De stator en rotor velden samenwerken om remmoment te genererenHet mechanische koppel van de turbine overtreft het remkoppel en werkt.
- Hoger rendement - Permanente magneetgeneratoren zijn meestal efficiënter dan rotorgeneratoren omdat ze geen energie verspillen door elektromagneten op de rotor te activeren.Dit betekent dat ze een hoger percentage van de mechanische energie kunnen omzetten in elektrische energie..
- Compacte afmetingen - Permanente magneten maken het mogelijk dat de generator een sterk magnetisch veld produceert zonder zware elektromagneten.
- Eenvoudig ontwerp - Zonder elektromagneten om energie te geven, is het ontwerp van een permanente magneetgenerator eenvoudiger dan een rotorgenerator.
- Een hogere vermogendichtheid - Door het sterke magnetische veld kunnen permanente magneetgeneratoren meer vermogen produceren uit een kleinere verpakking in vergelijking met wraprotorontwerpen.
- Minder onderhoud - Aangezien ze niet afhankelijk zijn van slip ringen en borstels om de rotor te activeren, hebben permanente magneetgeneratoren geen schakelaar of borstels die periodiek onderhoud vereisen.
- Een gladde uitslag - Het consistente magnetische veld resulteert in een gladder, lagere elektrische uitslag in vergelijking met variabele rotorontwerpen.
- Gebruikt in hernieuwbare energie - Permanente magneetgeneratoren worden doorgaans gebruikt in windturbines en waterkrachtcentrales vanwege hun hoge efficiëntie,lage onderhoudsbehoefte en geschiktheid voor externe bediening.
- Robuust ontwerp - Het ontbreken van borstels en commutatoren maakt permanente magneetgeneratoren veerkrachtiger tegen milieufactoren zoals vuil, stof of trillingen.
- Materialen - Zeldzame aardmagneten zoals neodymium ijzerboor worden vaak gebruikt vanwege hun zeer sterke magnetische eigenschappen.
In tegenstelling tot wondveldgeneratoren hebben PMG's geen externe energiebron nodig om de rotor spoelen te activeren.
- Constructie - Magneten kunnen in gleufjes in de rotor worden ingebed of aan het oppervlak worden bevestigd.
- Versnellingsbereik - Het meest effectief bij middelgrote tot hoge snelheden, afhankelijk van het aantal polen.
- belastingregulatie - de uitgang varieert licht met de belasting omdat de veldsterkte constant is.
- Grootte - Het vermogen is afhankelijk van het magneetvolume, de grootte van de luchtgap, de rotor/statordiameter en het ontwerp van het aantal polen/vorm.
- Kosten - Zeldzame aardmagneten verhogen de materialenkosten, maar PMG-pakketten kunnen vanwege hun eenvoud 30-50% goedkoper zijn dan gelijkwaardige rotor-eenheden.
De indeling van een permanentmagneetgenerator:
Permanente magneetgeneratoren (PMG's) kunnen worden geclassificeerd op basis van verschillende factoren, zoals het type magneet, de toepassing, het aantal fasen en het vermogen.Hier zijn enkele algemene classificaties van permanente magneetgeneratoren:
Gebaseerd op het type magneet: a. Ferrietmagneet PMG: Deze generatoren gebruiken ferrietmagneten, die goedkoper zijn en een lagere magnetische sterkte hebben dan zeldzame aardmagneten. b. Zeldzame aardmagneet PMG:Deze generatoren gebruiken neodymium- of samarium-cobaltmagneten, die duurder zijn maar een hogere magnetische sterkte hebben dan ferrietmagneten.
Gebaseerd op toepassing: a. PMG voor windturbines: deze generatoren zijn ontworpen voor gebruik in windturbines en worden doorgaans gebruikt in kleinschalige of off-grid toepassingen. b. PMG voor waterkracht:Deze generatoren zijn ontworpen voor gebruik in waterkrachtcentrales en worden meestal gebruikt in grootschalige toepassingen..
Gebaseerd op het aantal fasen: a. Eenfasige PMG: Deze generatoren hebben een enkele uitgangsfase en worden gebruikt in toepassingen met een laag vermogen. b. Driefasige PMG:Deze generatoren hebben drie uitgangsfasen en worden gebruikt in krachtige toepassingen..
Gebaseerd op vermogen: a. PMG met laag vermogen: deze generatoren hebben een vermogen tot een paar kilowatt en worden gebruikt in kleine toepassingen. b. PMG met hoog vermogen:Deze generatoren hebben een nominale vermogen van enkele megawatt en worden gebruikt in grootschalige toepassingen, zoals windturbines en waterkrachtcentrales
Dit zijn enkele algemene classificaties van permanente magneetgeneratoren, maar er kunnen andere manieren zijn om ze te classificeren op basis van specifieke parameters.
