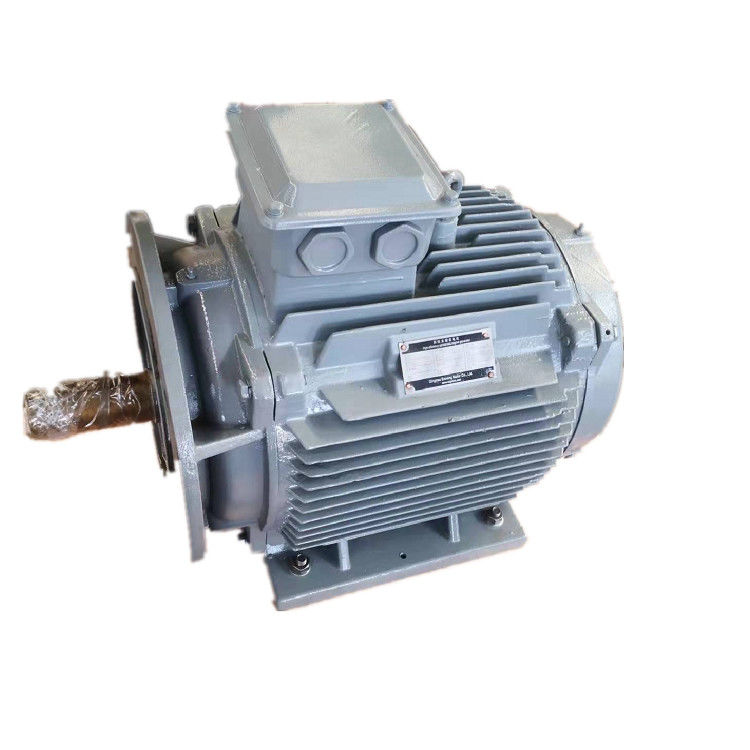

Alternator van de de Magneetgenerator van 1000kw 200rpm de Permanente voor Hydrogeneratie

Alternator van de de Magneetgenerator van 1000kw 200rpm 400V 50Hz de Permanente

Producttekening

Technische Parameter

Gedetailleerde Beelden

Wat is de permanente magneetgenerator?

De permanente magneetgenerator is een apparaat dat mechanische energie in elektrische energie omzet. In dit apparaat, is de rotorwinding vervangen met permanente magneten. De permanente magneetgenerators worden gebruikt meestal in industriële toepassingen zoals turbines en motoren om commerciële elektrische energie te veroorzaken, is de permanente magneetalternator een afwisselende energiebron en heeft veelvoudige voordelen die tot het een groot apparaat voor een verscheidenheid van woon, commerciële, en industriële toepassingen maken.

De structuur

De permanente magneetgenerator is hoofdzakelijk samengesteld uit een rotor, een einddekking, en een stator. De structuur van de stator is zeer gelijkaardig aan dat van een gewone alternator. Het grootste verschil tussen de structuur van de rotor en de alternator is die daar volgens de positie van de permanente magneet op de rotor van uitstekende kwaliteit zijn, is de permanente magneetgenerator gewoonlijk verdeeld in een structuur van de oppervlakterotor en een ingebouwde rotorstructuur.

Het werk Principe

De permanente magneetgenerator gebruikt het principe van elektromagnetische inductie in die zin dat de draad de magnetisch veldlijn snijdt om een elektrisch potentieel te veroorzaken en de mechanische energie van eerste - verhuizer in elektrische energieoutput omzet. Het bestaat uit twee delen, de stator, en de rotor. De stator is het anker dat de elektriciteit produceert en de rotor de magnetische pool is. De stator is samengesteld uit een kern van het ankerijzer, uniform het geloste winden in drie stadia, machinebasis, en einddekking.

De rotor is gewoonlijk een verborgen pooltype, dat uit opwinding het winden, ijzerkern en schacht, wachtring, centrumring, etc. samengesteld is.

Opwinding het winden van de rotor wordt gevoed met gelijkstroom-stroom om een magnetisch veld dicht bij de sinusoïdale distributie (genoemd het rotormagnetische veld) te produceren, en zijn efficiënte opwindingsstroom snijdt met de stationaire ankerwikkeling. Wanneer de rotor roteert, roteert het magnetische veld van de rotor samen met het. Telkens als een revolutie wordt gemaakt, snijden de magnetische lijnen van kracht elke fase het winden de één na de ander van de stator, en een AC potentieel wordt in drie stadia veroorzaakt in stator winden het in drie stadia.

Wanneer de p.m.-generator met een symmetrische lading loopt, stelt de ankerstroom in drie stadia samen om een roterend magnetisch veld met synchrone snelheid te produceren. De stator en rotorgebieden werken op elkaar in om het remmen torsie te produceren. De mechanische torsieinput van de turbine overwint de de het remmen torsie en werken.

Eigenschappen

①De generator heeft vele polen, die de frequentie en efficiency verbeteren, die de kosten van gelijkrichters en omschakelaars de bespaart.

②De eindige Elementenanalyse wordt gebruikt wanneer het ontwerpen van de generator, compacte structuur. De lage starttorsie, lost het probleem van klein windopstarten op, verbeterend het gebruik van de windenergie.

③Het verlof uit het toestel increaser, verbetert de betrouwbaarheid en de efficiency van de generator, en vermindert de hoeveelheid onderhoud.

④H klassenisolatie, vacuümdrukimpregnatie.

⑤Heb vele structuren zoals verticale as, horizontale as, interne rotor, externe rotor, en plaattype.

⑥De sterke rotoren, de generator konden hoge snelheid bereiken.

⑦Kleine grootte, lichtgewicht, hoge energiedichtheid, geschikt voor bijzondere situaties.

⑧Looppasefficiency door de gehele snelheidswaaier, hoog rendement.

⑨Gebruik ingevoerde hoge snelheid olie-bevatte vrije lagers, onderhoud, en hoge betrouwbaarheid.

2. De veranderlijke snelheidsgenerators verstrekken een oplossing voor de Hydroindustrie.

De verhoogde efficiency van veranderlijke snelheidstechnologie kon veel meer kleine hydroplaatsen economisch haalbaar maken zich te ontwikkelen.
